核心原理与热力学基础
电子设备或机械组件在运行过程中，内部产生的焦耳热若无法及时通过指定路径导出，会导致结温迅速攀升，进而引发性能降频甚至硬件损坏。散热系统的核心逻辑在于建立一条低热阻的导热路径，通常遵循从热源（如芯片核心）到散热介质（如导热硅脂、均热板），再至宏观散热结构（如散热鳍片），最终通过对流或辐射释放到周围环境的物理过程。理解这一热阻串联模型是进行有效改装的前提，任何单一环节的热阻过高都会成为制约整体散热效率的瓶颈。
在实际工程应用中，对流换热系数是决定最终温度的关键变量。空气作为最常见的冷却介质，其比热容和密度较低，因此需要通过增加散热面积（如鳍片设计）或增强流体动力学特性（如风道优化、风扇转速控制）来提升换热效率。对于高功率密度场景，相变材料或液冷技术常被引入以利用潜热吸收大量热量，这种热管理策略能显著降低热点温度，但同时也对密封性、流体循环稳定性提出了更严苛的技术要求。
低温焊接工艺控制
低温焊料通常指熔点低于180°C的锡基合金，其最大优势在于能够在不损伤敏感元器件或PCB基材的前提下实现电气连接，特别适用于多层高密度互连板或热敏感组件的组装与修复。操作时需精确控制烙铁头温度，一般建议设定在250°C至280°C之间，这一区间既能保证焊料充分熔融润湿，又能避免高温导致焊盘剥离或元件内部封装开裂。预热步骤不可或缺，它能减少焊件与烙铁头之间的温差应力，防止因局部热冲击造成隐性损伤。
焊盘清洁度直接决定低温焊接的可靠性。在施焊前，必须使用无水乙醇配合防静电刷清除氧化层及助焊剂残留，确保金属表面达到原子级洁净状态。施加焊料时，应采用“先送丝后接触”或“接触后送丝”的手法，确保焊料在焊盘与引脚间形成均匀的圆锥形铺展，避免出现虚焊、冷焊或焊料堆积。焊接完成后，需立即清理残留助焊剂，防止其在长期运行中吸湿腐蚀或产生电化学迁移，影响电路稳定性。
导热界面材料的选择与涂覆
导热界面材料（TIM）的主要作用是填补热源与散热器之间的微观空隙，替代空气（热导率约0.026 W/m·K）以大幅降低接触热阻。常见的TIM类型包括导热硅脂、导热垫和相变材料，其中导热硅脂因其高导热系数和填充能力，广泛应用于CPU、GPU等高发热密度场景。选择时需关注其导热系数（通常范围在1.0至15.0 W/m·K）及粘度特性，高粘度材料不易泵出，适合垂直安装或高震动环境，而低粘度材料流动性好，能更好地填充微观不平表面。
涂覆工艺对实际散热效果具有决定性影响。对于大面积散热器，推荐采用“五点法”或“X型”涂覆，确保材料能均匀覆盖整个接触面，避免气泡残留形成绝热层。涂抹后，在组装散热器时应施加均匀的压力，使硅脂在受压下延展成规定的薄膜厚度（通常建议控制在0.05至0.1mm之间），过厚会增加热阻，过薄则无法填补空隙。组装过程中需保持水平受力，防止材料偏移或挤出至非接触区域，造成清洁困难或潜在短路风险。
风道设计与气流动力学优化
合理的风道设计旨在引导冷空气高效流经发热元件，并迅速排出热空气，避免热风回流形成局部高温区。在封闭机箱或设备内部，应遵循“前进后出”或“下进上出”的气流逻辑，利用风扇产生的静压克服风道阻力。风扇的安装位置需经过计算，确保气流覆盖所有热源，特别是对于多发热源布局，可采用独立风道或导流罩隔离不同区域的气流，防止热干扰。

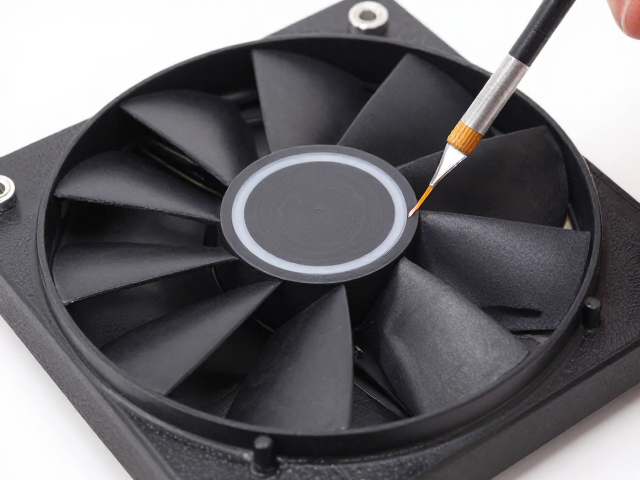

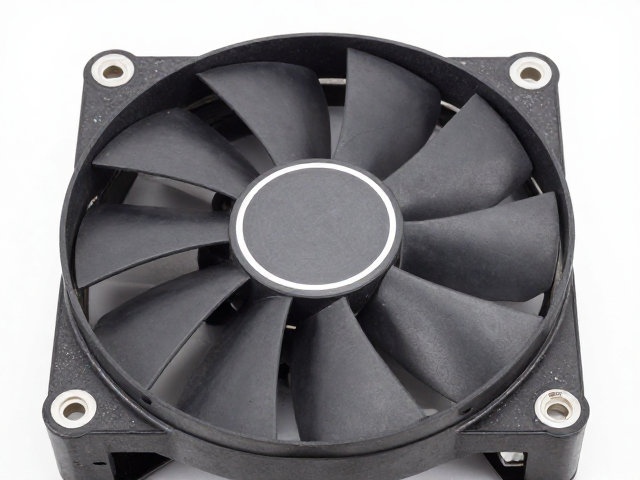

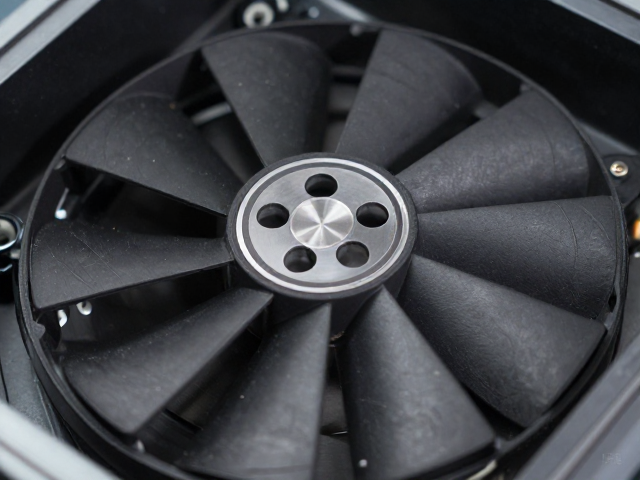

风扇的选型与布局需结合系统总风量与静压需求。高静压风扇适用于流经散热鳍片或密集散热网罩等高阻力场景，而高风量风扇则适用于开放空间或短距离气流传输。在实际改造中，可通过在进风口加装防尘网减少灰尘堆积，同时在出风口优化百叶窗角度以利用文丘里效应增强排风效率。此外，风扇的转速控制策略也至关重要，静态转速可维持基础散热，动态调速则能在负载波动时平衡噪音与温度表现。
热管与均热板技术应用
热管利用内部工质的相变循环（蒸发吸热、冷凝放热）实现等温高效传热，其等效导热系数远超铜铝等固体金属。在改装中，合理布局热管接触面积至关重要，热管应紧密贴合热源表面，并通过导热硅脂或焊接固定消除接触热阻。对于热源面积较大或分布分散的场景，均热板（VC）能提供二维方向上的快速热量扩散，有效降低热点温度，是替代传统热管方案的高效选择。
均热板的制造工艺决定了其性能上限，内部毛细结构（如烧结铜粉、网格结构）的均匀性直接影响工质回流效率。安装时，需确保均热板平面度，避免因基板变形导致接触不良。在多热管或多均热板组合应用中，需注意热流的汇聚与分流逻辑，避免热量在局部堆积。同时，热管与均热板的弯折半径需符合材料规范，过小的弯折可能导致内部毛细结构损坏或工质流动受阻，从而降低长期传热效率。
系统级热仿真与实测验证
在进行散热改装前，利用计算流体动力学（CFD）软件进行热仿真可预测气流分布与温度场，识别潜在的热瓶颈。通过设定边界条件（如发热功率、环境温度、风速），模拟不同改装方案下的系统表现，从而优化风扇布局、风道结构或散热器尺寸。仿真结果虽为理论值，但能大幅减少试错成本，为实际改装提供数据支撑。
实测验证是检验改装效果的唯一标准。使用高精度热电偶或红外热成像仪测量关键节点温度，记录不同负载下的稳态温度曲线。测试环境需保持恒温恒湿，消除外界干扰。对比改装前后的温度数据，评估热阻变化及系统稳定性。若发现温度异常，需重新检查接触面处理、气流短路或传感器位置准确性，通过迭代优化实现最佳散热性能。
