防静电镊子操作规范与静电防护基础
在精密电子设备的拆解与维修场景中，静电放电（ESD）是导致元器件隐性损伤的主要诱因，防静电镊子作为核心辅助工具，其正确选型与预处理是维修流程的首要环节。操作人员需选用表面电阻值在10^6至10^9欧姆之间的金属或碳纤维防静电镊子，并确保镊子尖端无氧化、无油污，以保证夹持力度与导电稳定性。使用前，必须将防静电镊子通过专用接地线连接至防静电工作台的接地点，或定期使用防静电手环配合接地系统进行等电位连接，消除人体与工具间的电位差。

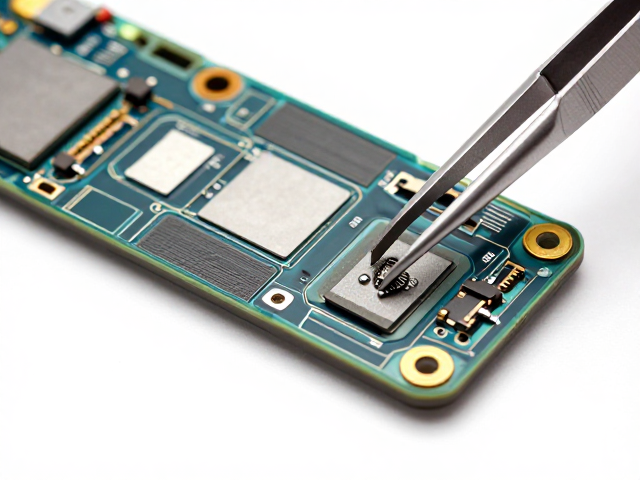

操作过程中，镊子应始终保持与防静电接地路径的有效连通，避免悬空或接触非导电物体导致静电积累。夹取元器件时，动作需轻柔且垂直，严禁使用镊子尖端敲击电路板或用力过猛导致引脚弯曲，特别是对于BGA封装或细间距QFN器件，过大的侧向应力极易造成焊盘脱落或内部芯片断裂。每次操作前，建议利用静电电压测试仪对镊子尖端进行简单检测，确认其静电释放状态正常，从而从物理层面降低静电击穿风险。
整机拆解流程与结构件分离要点
整机拆解需严格遵循从外至内、由易配到主板的逆向逻辑，优先移除电池、屏幕模组、外壳螺丝等外部组件，避免在后续操作中因空间受限导致工具滑脱或意外短路。在拧除固定螺丝时，需识别螺丝的规格与长度，部分机型不同位置的螺丝长度存在差异，错误混装可能导致螺丝过长刺穿主板元件或过短导致固定不稳。对于卡扣式结构，应使用塑料撬棒沿缝隙均匀施力，严禁使用金属工具直接撬动，以防划伤外壳或崩断内部塑料卡脚。
拆解过程中需特别注意连接排线的解锁机制，多数设备采用翻盖式或推拉式连接器，需先解开锁扣再垂直向上拔出排线，禁止直接拉扯线缆主体，以免导致连接器根部断裂或焊点虚接。所有拆下的螺丝、微小垫片及结构件应立即放入分类收纳盒中，并按拆卸顺序排列，避免后续组装时因零件遗漏或错配导致结构干涉。对于带有防水胶圈的机型，需小心移除旧胶圈并清理残胶，检查防水密封面的完整性，为后续重新密封提供基础条件。
主板检修与散热模组贴合细节

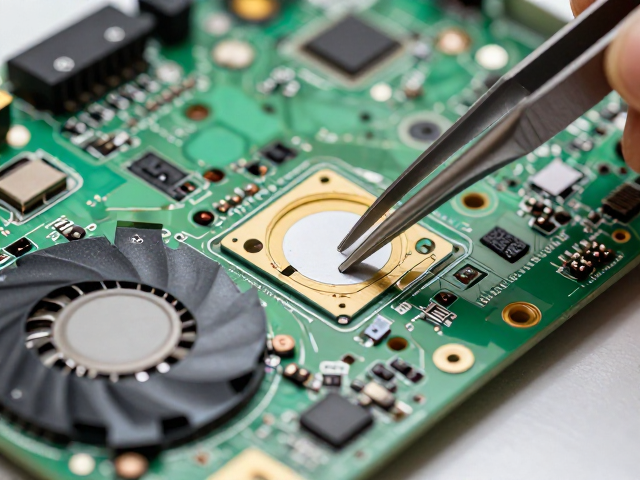

主板拆解后，散热模组的安装质量直接影响设备长期运行的稳定性，需重点检查导热硅脂的涂抹状态与散热片压接力度。在重新组装前，应彻底清除主板CPU或GPU表面的旧硅脂，使用无水酒精与无尘布擦拭干净，确保表面无残留颗粒与油污，避免形成隔热层降低热传导效率。新硅脂的涂抹应呈点状或条状分布，覆盖面积约为芯片面积的70%-80%，利用散热片压紧时的压力自然摊平，严禁涂抹过厚或出现气泡空洞。
散热片贴合时，需严格遵循主板规定的螺丝拧紧顺序，通常采用对角交叉、分次拧紧的方式，逐步施加均匀压力，确保散热片与芯片表面完全平行接触，避免因受力不均导致芯片封装基板产生应力变形。拧紧过程中需感受螺丝扭矩的变化，当达到规定扭矩值（通常由设备维修手册指定，常见为0.5-1.2 kgf·cm，具体依机型而定）时停止操作，防止因过度拧紧导致PCB板弯曲或螺丝滑丝。组装完成后，可通过红外热成像或表面温度计监测待机与负载状态下芯片表面温度，验证散热模组贴合效果是否满足设计规范。
