温控模块过热降频的根本原因与热阻分析
电子设备在高负载运行状态下，温控模块（Thermal Management Module, TMM）若无法有效将芯片产生的热量传导至散热器或外壳，会导致核心温度迅速攀升。当温度超过预设阈值（通常为85°C至100°C，视具体芯片规格而定），处理器或电源管理单元会触发热保护机制，强制降低工作频率以抑制发热，这种现象即为“降频”。降频直接表现为系统响应变慢、视频渲染卡顿或数据传输中断，严重影响了设备的稳定性和用户体验。
热阻是衡量散热路径效率的关键物理指标，由接触热阻、材料导热热阻和界面热阻共同组成。在实际工程应用中，绝缘导热垫片（Thermal Interface Material, TIM）扮演着填充芯片与散热器微观空隙的角色，其选型直接决定了整体热阻的大小。若垫片硬度过高，无法完全填充不规则表面，残留的空气层（空气导热系数极低，约0.026 W/m·K）会形成巨大的热阻瓶颈；若选型不当导致压缩率不足，同样会造成接触不良，使得热量无法顺畅导出，进而引发持续的热堆积和性能衰减。
绝缘导热垫片的关键参数与选型逻辑

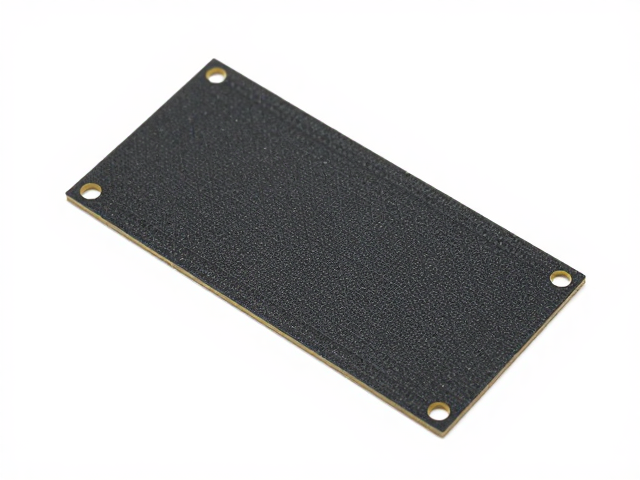

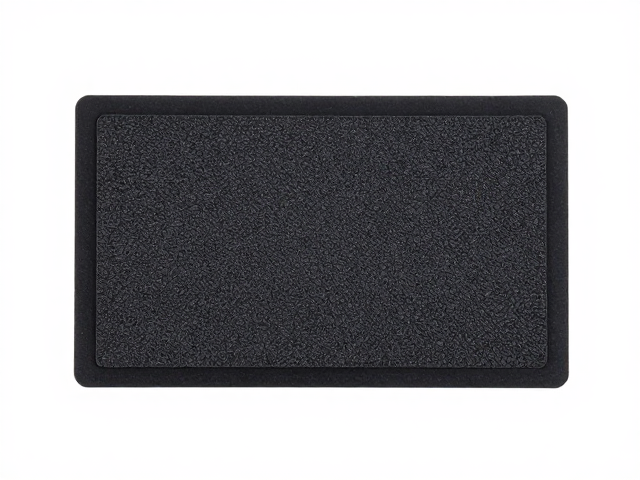

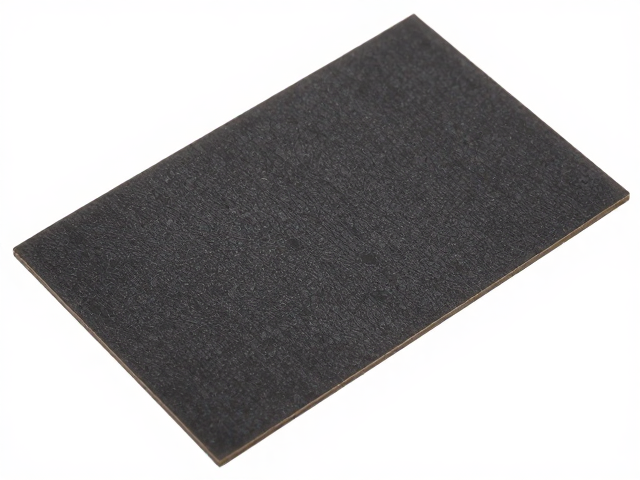

选型绝缘导热垫片时，导热系数（Thermal Conductivity, TC）是首要考量参数，但它并非越高越好。高导热系数通常伴随着材料硬度的增加和压缩率的降低。对于表面平整度一般的PCBA（印刷电路板组装），过高的硬度可能导致垫片无法充分变形以填补空隙，反而增加接触热阻。一般建议根据芯片表面的粗糙度和平整度，选择导热系数在1.0 W/m·K至3.0 W/m·K之间的硅胶基垫片，这类材料通常具备良好的压缩率和柔韧性，能适应一定范围的安装公差。
绝缘性能与电气安全性是另一项核心指标。温控模块通常集成在高电压或高频信号环境中，垫片必须具备优异的电气绝缘强度，击穿电压通常需大于2000V/m，以防止电流泄漏或短路。此外，介电常数和损耗因子会影响高频信号的完整性，在高速数据传输模块中，需特别关注材料对信号衰减的影响。材料的老化特性同样重要，长期高温环境下，硅胶基垫片可能出现硅油迁移或硬化现象，导致导热性能不可逆下降，因此需参考材料在高温下（如125°C）保持1000小时后的性能衰减数据进行长期稳定性评估。
安装工艺规范与应力控制

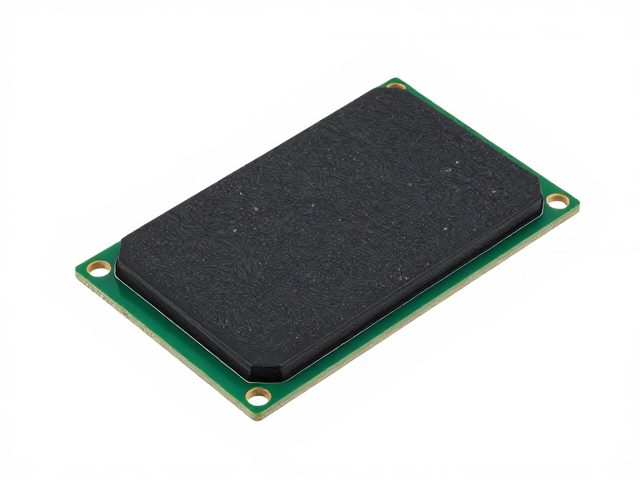

正确的安装工艺是确保导热垫片发挥理论性能的前提。在安装前，必须彻底清洁芯片表面和散热器底面的灰尘、油污及旧垫片残留物，推荐使用无水乙醇配合无尘布进行擦拭，确保接触面干燥且无颗粒污染物。安装过程中，应避免使用尖锐工具直接刮擦垫片表面，以防产生微裂纹或改变垫片厚度均匀性，导致局部接触不良。对于多点固定的模块，建议采用对角线顺序逐步拧紧螺丝，以均匀施加拉力，防止垫片因受力不均产生翘曲或位移。
压缩率的控制是安装中的技术难点。导热垫片的设计压缩率通常在15%-30%之间，这意味着在安装状态下，垫片应保留一定的弹性形变空间以维持接触压力。若螺丝拧紧过度，导致垫片被压缩至极限甚至挤出，不仅会因材料失效导致热阻急剧上升，还可能因应力过大损坏芯片封装或PCB焊点。实际操作中，可通过测量安装腔体高度与垫片未压缩厚度的差值来估算压缩率，确保其在材料允许的工作区间内，同时检查垫片边缘是否有因过度挤压产生的永久性变形或撕裂。
修复验证与长期监测
修复或更换导热垫片后，必须进行严格的热性能验证。使用红外热成像仪或高精度热电偶，在标准负载条件下（如CPU/GPU满载运行30分钟）监测温控模块表面温度分布。正常状态下，热点温度应比修复前降低5°C至15°C，且温度分布均匀，无异常的局部高温点。若温度无明显改善，需检查散热器安装扭矩、风扇转速以及导热垫片与金属接触面的氧化情况，必要时重新进行清洁和安装流程。
长期监测是预防过热降频再次发生的关键手段。通过系统日志记录核心温度曲线，观察在周期性高负载下的温度回升斜率。如果温度回升速度明显快于初期修复后的状态，可能暗示导热垫片已出现硅油迁移、干涸或压缩永久变形失效。建议设定定期维护周期，在设备使用1-2年后，检查导热垫片的物理状态，若发现变硬、变色或变薄，应及时更换，以维持温控模块的长期稳定性和设备的使用寿命。
