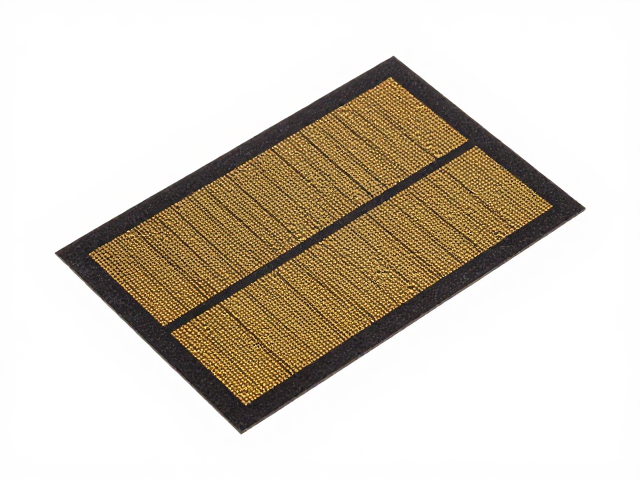

绝缘导热垫片的热阻特性与应用场景分析
绝缘导热垫片（Thermal Interface Material, TIM）是一类基于硅橡胶或聚氨酯等高分子材料制成的柔性固体介质，其核心功能是在电子元器件与散热器之间填补微观空隙，替代空气以建立高效的热传导路径。空气的热导率极低，约为0.026 W/m·K，而高质量的导热垫片通常能提供1.0至6.0 W/m·K的热导率，显著降低接触热阻。在温控模块中，由于芯片表面与散热底座往往存在微米级的不平整，刚性材料难以完全贴合，导热垫片通过其优异的压缩变形能力，能够适应不同的高度公差，确保热量从热源平稳传递至散热结构。
该方案特别适用于存在较大高度差或需要电气绝缘隔离的场景。当温控模块中的功率器件工作电压较高，或者发热源与散热金属件之间需要防止漏电及短路时，导热垫片中的绝缘添加剂（如氧化铝、氮化硼等）能提供高体积电阻率，通常可达10^10 Ω·cm以上，满足高压隔离的安全要求。此外，其柔软的质地能够吸收因温度变化或机械振动引起的应力，保护脆弱的芯片引脚或封装结构免受物理损伤，这在高频振动或热循环剧烈的工业控制环境中尤为重要。

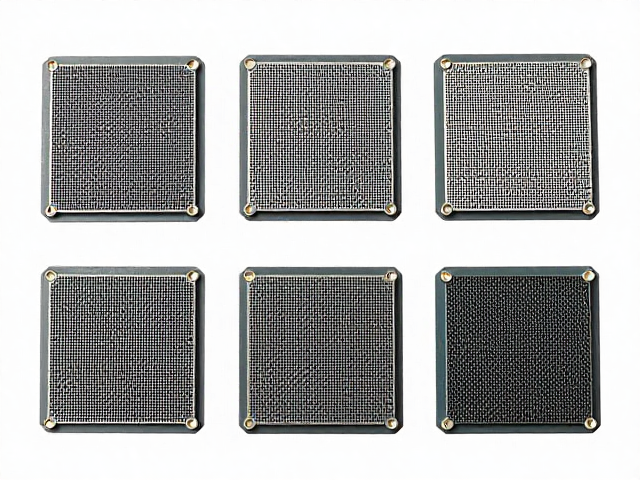

高导热贴片的热传导机制与性能优势
相较于传统的硅胶垫片，高导热贴片（High Thermal Conductivity Pad）通常采用陶瓷纤维、金属氧化物或碳基材料作为填充主体，辅以特殊粘结剂固化而成，其热导率范围多集中在1.5至10 W/m·K之间，部分高性能产品甚至可突破15 W/m·K。这种材料具有半刚性或刚性的物理特性，能够在承受较大机械压力或冲击载荷时保持形状稳定，不会像软性垫片那样发生过度蠕变或永久变形。在需要精确控制安装厚度和保持长期尺寸稳定性的温控系统中，高导热贴片的几何一致性提供了更可靠的热界面性能。
高导热贴片的显著优势在于其优异的耐压性和耐穿刺能力。在温控模块内部空间紧凑、组件排列密集的情况下，周围元器件可能会对热界面材料施加侧向挤压或点状接触压力，软性垫片容易因局部应力集中而产生塌陷，导致有效散热面积减小。高导热贴片凭借其较高的杨氏模量，能有效抵抗此类机械应力，维持热界面的完整性。同时，许多高导热贴片具备自粘特性，安装过程中无需额外涂抹导热硅脂，简化了组装工艺，减少了因硅脂涂抹不均导致的气泡缺陷，提升了生产良率和长期运行的稳定性。

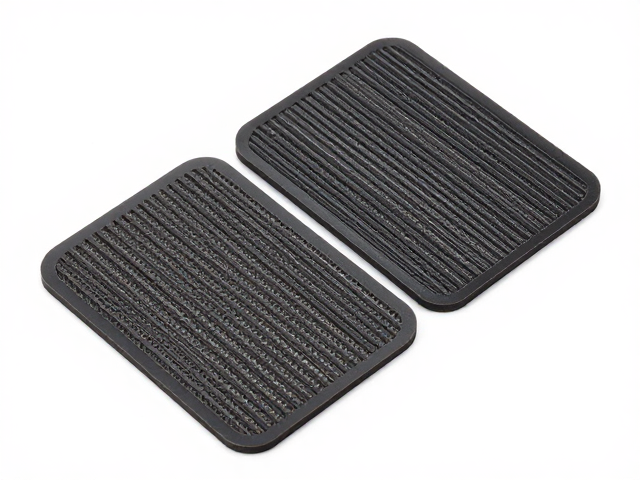

关键选型参数：热导率与厚度的匹配逻辑
热导率是衡量材料传递热量能力的核心指标，但并非越高越好，需结合热源功率密度与散热器的终极温度进行系统级计算。在选型时，应依据温控模块的最大发热功率（P_max）和允许的最高结温（T_j_max），结合散热器热阻（R_sa）计算所需的热界面材料热阻（R_tim）。公式表现为 R_tim = (T_j_max - T_amb - P_max * R_sa) / P_max，其中 T_amb 为环境温度。若计算出的热阻值较小，则需选择高热导率的贴片；若热阻要求相对宽松，则可选用成本更低的热导率适中的垫片，以平衡整体BOM成本。
厚度选择直接影响热阻值和机械安装可行性。根据热阻公式 R = d / k（d为厚度，k为热导率），热阻与厚度成正比，增加厚度会线性增加热阻，降低散热效率。然而，厚度必须大于模块内部最大高度公差（Hole Height Variation），以确保在所有工况下都能形成有效接触。对于精密温控模块，通常建议厚度公差控制在±10%以内。若高度差波动较大，可能需要定制特殊厚度或采用具有良好压缩回弹性的软性垫片；若高度一致性好且追求极致散热，则应选用较薄的高导热贴片以最小化热阻。

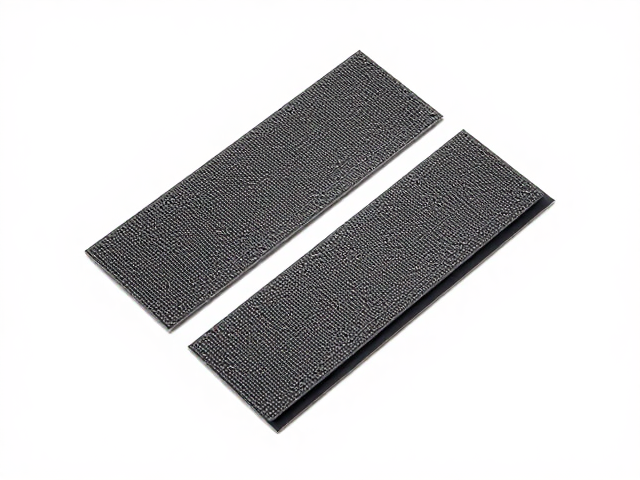

机械性能与长期可靠性评估
机械性能中的压缩永久变形率（Compression Set）是评估绝缘导热垫片长期稳定性的关键指标。长时间处于高温和持续压缩状态下，高分子材料可能发生不可逆的塑性变形，导致垫片变薄甚至失去弹性，从而在界面的空隙处形成空气层，急剧恶化散热效果。优质的绝缘导热垫片在100°C下保持22小时后，压缩永久变形率应低于15%-20%。相比之下，高导热贴片因含有大量刚性无机填料，其尺寸稳定性通常优于软性垫片，但在极端高温老化测试中，需关注粘结剂基体的耐热分解能力，防止因基体老化导致填料脱落或分层。
耐温等级与耐候性决定了温控模块在极端环境下的使用寿命。温控模块可能应用于户外基站、汽车电子或工业变频器等场景，环境温度范围可能覆盖-40°C至85°C甚至更高。选型时需确认材料的热分解温度（Td）和玻璃化转变温度（Tg）。硅基绝缘垫片通常具有良好的耐高低温性能，可在-50°C至200°C范围内保持性能稳定；而某些聚氨酯基材料可能在低温下变硬发脆，高温下软化流失。此外，还需关注材料的耐氧化性和耐湿性，防止长期暴露在潮湿环境中导致绝缘性能下降或热导率衰减，确保温控系统在全生命周期内的热管理效能不出现断崖式下跌。
