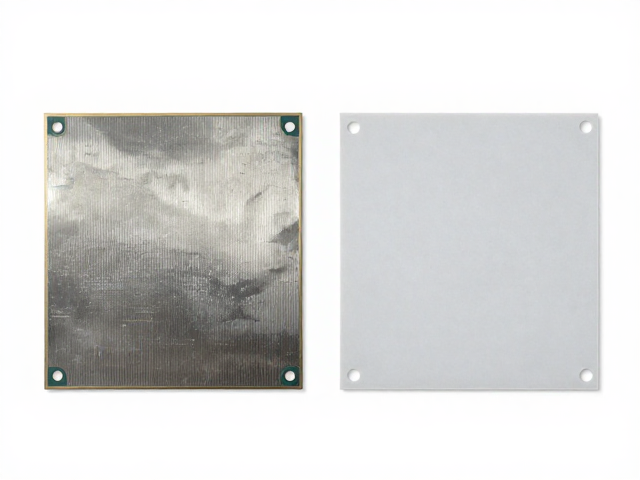

液态金属与硅基导热垫片的物理特性差异
液态金属是一类由镓、铟、锡等低熔点金属组成的合金体系，在室温下呈现为银白色液态。其核心优势在于极低的热阻，导热系数通常可达到70至80 W/m·K，这一数值远超传统高分子基材料。由于没有聚合物基体作为热阻瓶颈，液态金属能通过直接接触填补微观空隙，实现近乎理论极限的导热效率。然而，这种高导电特性也带来了显著的电气短路风险，必须配合严密的绝缘封装或专用绝缘涂层才能应用于主板、CPU等带电组件表面。
硅基导热垫片则以硅橡胶或丙烯酸酯为基底，内部填充氧化铝、氮化硼等陶瓷纤维或颗粒。其导热系数普遍分布在1.0至15 W/m·K之间，属于中等导热水平。硅基材料的最大特点在于绝缘性优异，具备优异的柔韧性和压缩回弹能力。这种物理结构使其能够适应不同高度的间隙，通过自身的形变填充不规则表面，从而在电气安全性和机械缓冲性上表现稳定，是目前消费电子和工业散热中应用最广泛的材料形式。
垫片厚度与界面接触压力的匹配逻辑
在热管理设计中，间隙填充的完整性直接决定最终散热效能。硅基垫片依赖材料的压缩变形来消除空隙，过厚的垫片会导致压缩率不足，界面存在大量空气孔隙，热阻急剧上升；而过薄的垫片则可能因压缩过度导致永久变形失效，甚至因无法完全覆盖芯片表面高点而形成局部空气层。因此，选型时需根据散热器底座与芯片封装顶面的最大高度差，结合垫片在特定压缩率下（通常为15%-30%）的压缩应力曲线，确定最佳厚度区间。
液态金属对间隙的容忍度极低，因其不具备宏观形变能力，必须通过精密加工的绝缘层或金属支架固定厚度。若间隙过大，液态金属无法形成连续的热桥，接触面积减小导致局部热点；若间隙过小，过大的机械应力可能导致封装体受损或绝缘层破裂。在实际工程中，液态金属常应用于厚度控制在0.1mm至0.5mm的精密场景，要求接触面平整度极高，任何微米级的起伏都可能影响其铺展效果，因此对安装工艺和结构件公差要求远高于硅基垫片。
长期稳定性与失效模式分析
硅基导热垫片在长期高温环境下会经历硅氧烷链段的交联老化，导致材料变硬、收缩甚至开裂。随着使用时间增加，其压缩永久变形率上升，界面接触压力下降，热阻随时间呈缓慢上升趋势。此外，硅基材料中的某些增塑剂可能挥发，造成体积微小变化，进而影响长期接触的紧密性。尽管存在老化过程，硅基垫片通常能维持5-10年的稳定热性能，且在温度循环测试中表现出较好的抗疲劳特性，适合对长期维护频率要求较低的场景。
液态金属的热稳定性极佳，无机金属键结构使其不会像有机高分子那样发生热分解或挥发。然而，液态金属会引发严重的电化学迁移和腐蚀现象，长期接触铝、铜等常见金属表面可能导致金属脆化或生成高电阻氧化物，造成接触不良。此外，液态金属会发生“蠕变”现象，即在持续压力下逐渐向四周流动扩散，若密封设计不佳，可能蔓延至周围电子元件引发短路。因此，使用液态金属必须依赖高质量的绝缘隔离结构，并需考虑长期运行中的扩散控制。
场景适配与选型决策建议
对于高频振动、存在较大高度公差或需要电气隔离的通用计算设备，硅基导热垫片是更稳妥的选择。其容错率高，安装简单，无需复杂的绝缘处理，适用于从消费级主板到工业控制器的广泛领域。当系统间隙变化较大，或需要吸收机械应力以保护芯片封装时，硅基材料的弹性特性能有效降低因热胀冷缩引起的结构应力，防止焊点疲劳断裂。
在追求极致散热密度、间隙可控且具备完善绝缘防护的高性能计算或数据中心场景中，液态金属能提供显著的热性能提升。适用于对温度敏感、功率密度极高且能接受严格安装规范的应用。若系统设计中已包含金属支架固定且表面经过特殊钝化处理，液态金属的低热阻特性可大幅降低核心器件温度，延长硬件寿命。选型时需权衡绝缘成本与维护难度，确保电气安全与热性能的最优平衡。
