主板焊盘脱落的诊断与初步评估
当设备出现无法开机、特定接口失灵或供电异常时，拆开外壳观察主板，若发现铜质焊盘与PCB基板分离，甚至完全脱落，这通常源于长期高温老化、外力撞击或此前不当的焊接操作。在动手修复前，必须使用万用表对脱落点周边的电路进行通断测试，确认是否伴随内部线路断裂或芯片损坏。若仅为焊盘脱落而周边电路完好，修复的成功率极高；若核心供电线路受损，则需评估主板整体价值，避免投入过高的时间成本。
清理工作是修复的基础，需使用无水酒精配合软毛刷，仔细清除焊盘表面及周围区域的氧化层、助焊剂残留及灰尘。对于顽固污渍，可用细砂纸轻轻打磨，但需极度谨慎，避免破坏PCB基材或邻近的微小元件。清理完毕后，再次通过目镜或放大镜检查焊盘根部与铜箔的连接情况，若铜箔仍紧密附着在PCB上，可直接进行补线；若铜箔已翘起或断裂，则需先使用镊子轻轻压平，必要时使用少量快干胶固定翘曲处，确保后续焊接时的稳定性。
补线工艺与连接细节

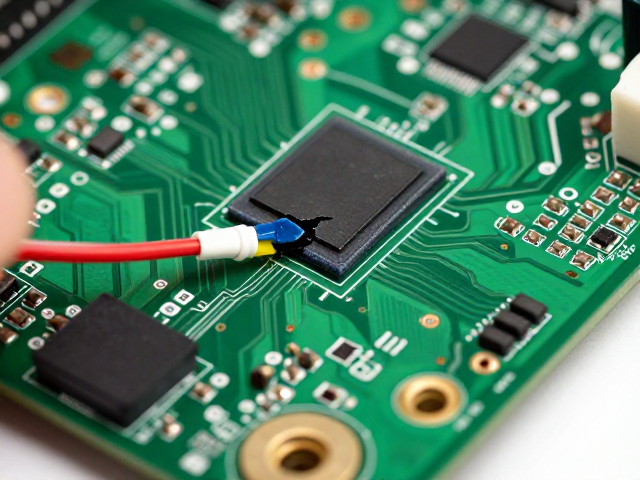

补线材料的选择至关重要，推荐使用直径0.1mm至0.3mm的镀金漆包线或高品质单股多股细导线，其导电性好且易于操作。剥去导线两端约2-3毫米的绝缘层，若使用漆包线需用刀片或打火机轻微烧去漆皮，再用酒精擦拭干净。将导线一端紧密贴合在脱落的焊盘上，使用恒温烙铁（建议温度控制在300-350摄氏度）配合细尖烙铁头，施加少量含松香芯的焊锡进行固定。焊接时保持烙铁头与焊盘、导线接触良好，时间控制在2-3秒内，避免过热导致PCB分层或焊盘再次脱落。
焊接完成后，需检查焊点是否饱满、光亮且无虚焊现象。使用万用表的蜂鸣档再次验证补线与焊盘、以及对应电路路径的连通性，确保电阻值接近于零。若补线较长，建议使用热熔胶或专用固定胶将导线中段固定在PCB表面，形成应力缓冲，防止因设备震动或移动导致导线拉扯断裂。对于高密度主板，操作时需格外小心，避免焊锡飞溅导致相邻引脚短路，必要时可使用遮蔽胶带保护周围敏感元件。
导热硅脂的规范应用与热管理
主板上的芯片（如CPU、南桥、供电模块）与散热器之间常存在微小缝隙，导热硅脂的作用是填充这些空隙，替代空气以增强热量传导效率。空气的导热系数极低，若硅脂涂抹不均或干涸，会导致芯片温度迅速升高，进而引发降频、死机甚至因过热加速焊盘老化脱落。选择硅脂时，应关注其导热系数（常见为1.0-15 W/m·K）和粘度，高粘度硅脂不易泵出，适合长期稳定运行；低粘度硅脂流动性好，适合微小缝隙填充。
涂抹硅脂时，先在芯片中心点挤上适量硅脂（约黄豆大小），使用塑料刮片或信用卡边缘均匀推开，形成厚度均匀、无气泡的薄膜。切忌像涂抹奶油那样随意抹开，过厚会增加热阻，过薄则无法填补空隙。对于大面积芯片，可采用“五点法”或“X型”涂抹，利用散热器安装时的压力自然延展。安装散热器时，需对角线顺序均匀拧紧螺丝，确保压力分布一致，避免硅脂被挤出过多或分布不均，影响长期散热效果。
修复后的测试与长期维护
修复完成后，在未安装机箱前，进行最小系统测试。连接电源，观察主板指示灯状态，使用万用表测量关键测试点的电压值，确认供电稳定且无短路。若条件允许，可运行压力测试软件，监控芯片温度变化，验证补线后的电气连接稳定性及硅脂散热效果。测试时间建议不少于30分钟，期间注意观察是否有异常发热、异味或重启现象。
日常使用中，应保持良好的通风环境，避免灰尘堆积影响硅脂性能及焊盘氧化。每1-2年可考虑清理机箱灰尘，检查硅脂状态，若发现硅脂干涸变色，应及时清理并重新涂抹。对于高负载运行的设备，建议额外增加散热风扇或优化风道，降低主板整体工作温度，从源头上减少因热应力导致焊盘脱落的风险。定期检查设备外观，避免外力挤压或碰撞，确保修复后的长期稳定运行。
