手机主板核心组件布局解析
手机主板是智能手机的核心硬件载体，承担着数据传输、信号处理及电力分配的关键职能。以主流智能手机内部结构为例，主板通常采用双层或三层PCB（印制电路板）堆叠设计，通过高密度互连技术将处理器、内存、电源管理芯片等核心元件紧密连接。在物理形态上，主板多呈不规则矩形，以适配机身内部的紧凑空间，其边缘分布着大量用于连接屏幕、摄像头、电池及传感器的金手指接口或柔性排线插座。

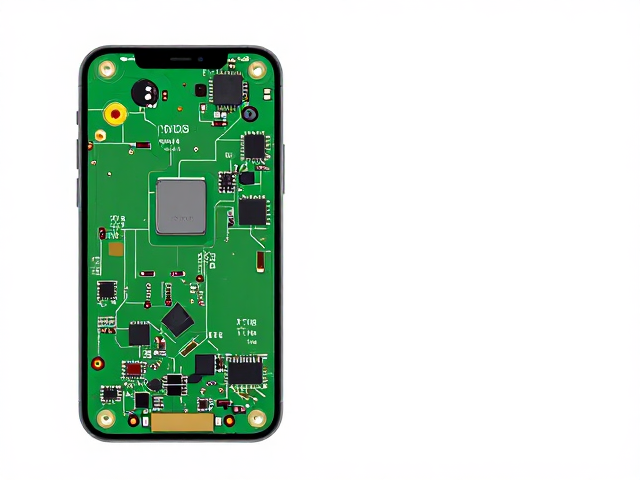

从视觉识别的角度观察，主板中央位置通常安置着体积最大的方形芯片，即主处理器（SoC），其表面覆盖有金属屏蔽罩以辅助散热并隔绝电磁干扰。在处理器周围，分布着运行内存（RAM）和机身存储（ROM）颗粒，这些元件通常采用BGA封装技术直接焊接在电路板上。主板边缘区域则密布着各类小型贴片元件，包括电阻、电容、电感以及射频前端模块，这些微小组件共同构成了手机信号收发与电压稳定的基础网络。
常见故障现象与逻辑排查路径
当设备出现无法开机或频繁重启的情况时，需优先排查电源管理单元（PMIC）及电池接口状态。若电池完全无电量且充电接口无反应，应检查尾插排线是否因长期插拔导致氧化或断裂，此时使用万用表测量电池端电压可初步判断电池健康度。若电压正常但设备无响应，需观察主板充电IC附近是否有明显的烧蚀痕迹或异味，这通常暗示着重载元件因过流或散热不良受损。
对于信号丢失或通话异常的问题，重点在于射频前端模块与天线耦合点的检测。若设备能显示运营商名称但无法上网，需排查基带芯片与射频收发器的通信链路。在拆解过程中，若发现天线座子周围有腐蚀迹象或虚焊，往往会导致信号衰减。此外，进水导致的短路是另一大常见诱因，需检查主板各角落是否有绿色或白色的电解痕迹，特别是靠近电池仓和SIM卡槽区域的腐蚀情况，这些位置因长期暴露或密封性不足，极易引发微短路。
拆解工具准备与安全规范操作
进行主板拆解前，需准备专业的非导电工具套件，包括精密螺丝刀组、塑料撬片、吸盘以及防静电手环。不同品牌手机的螺丝规格差异较大，部分机型采用特殊防拆螺丝，需使用对应尺寸的磁吸螺丝刀以避免滑丝。操作环境应保持干燥、无尘且光线充足，建议在防静电垫上进行作业，防止静电击穿敏感的CMOS元件。在拆卸屏幕总成时，需先加热屏幕边缘软化粘合胶，再使用吸盘轻轻拉起缝隙，配合撬片缓慢切割胶层，严禁使用金属工具直接撬动，以免损伤屏幕排线或主板接口。
拆解过程中需严格遵循“先断电、后拆解”的原则，确保电池排线被第一时间断开。每拆除一颗螺丝或一条排线，应立即将其放置在带有分区标识的硅胶垫中，避免零件混淆或丢失。对于带有防水胶圈的机型，需注意胶圈的完整性，必要时使用专用溶剂软化顽固胶体。在移除主板固定螺丝时，需记录螺丝的长度与位置，因为不同位置的螺丝长度不一，强行混用可能导致主板受力不均或击穿内部电路。
主板关键点位与短路修复技巧
在排查主板短路故障时，电流法与热成像法是常用的诊断手段。通过连接可调直流电源，观察待机电流的变化可判断主板是否存在漏电。若待机电流异常偏高，可使用热成像仪或手感触温法，定位主板上发热的元件，该元件即为潜在故障点。常见的短路位置集中在电源管理芯片、滤波电容以及射频模块附近，这些元件因长期承受高电压或电流冲击，容易出现内部击穿。
针对微小的短路点，可使用万用表的蜂鸣档测量各测试点对地阻值。正常情况下，多数测试点对地阻值应呈现一定的线性范围，若阻值接近零欧姆，则表明该线路存在对地短路。修复时需先切断故障线路，使用刀片轻轻刮开PCB表层铜箔，断开短路路径，再使用飞线技术将信号恢复至正常通路。对于损坏的贴片电容，需使用热风枪控制温度进行拆焊，避免高温损坏周围元件或导致焊盘脱落。修复完成后，需再次测量阻值确认短路已排除，并清理残留助焊剂，防止腐蚀。
