温控模块安装前的物理空间规划
在安装温控模块之前，必须对安装位进行严密的物理空间评估，确保模块主体与周边散热结构之间保留足够的间隙。过大的间隙会导致热量无法有效通过导热介质传递至散热片，而间隙过小则可能因模块膨胀或装配应力导致内部晶圆受力不均，进而引发早期失效。实际作业中，建议使用塞尺或高精度千分尺测量安装面的平整度，标准公差通常控制在0.05mm以内，以保证模块底部与散热器接触面的微观贴合。
安装面的清洁度直接影响热阻性能，任何微小的颗粒或油污都会形成绝热层。在放置模块前，需确认安装底板无氧化层、划痕或残留的旧导热硅脂。若发现表面有轻微锈蚀或污渍，应使用无水乙醇配合无尘布进行单向擦拭，严禁使用含有油性溶剂的清洁剂，以免残留物在高温环境下碳化，形成永久性热阻。
垫片厚度的精确计算与选型
垫片的主要作用是填补模块与散热器之间的宏观空隙，但其厚度选择必须基于严密的数学计算，而非经验估算。过薄的垫片无法填充宏观不平，过厚则增加热阻并可能因机械强度不足导致模块在振动环境中移位。计算公式为：垫片厚度 = 安装高度公差 - (模块引脚长度 + 连接器压接高度)。在实际工程中，常见的硅胶垫片或云母垫片厚度范围多在0.5mm至2.0mm之间，具体数值需根据模块 datasheet 中的最大安装高度限制进行反推。
选型过程中需重点关注垫片的硬度与压缩率。高压缩率的垫片能更好地适应表面微观不平，但过高的压缩率可能导致垫片挤出或长期蠕变失效。对于高频振动场景，建议选用带有背胶的高分子复合材料垫片，其抗剪切能力优于传统柔性材料。安装时需确保垫片居中放置，避免偏载导致模块引脚承受额外的弯矩，这种机械应力是导致焊点疲劳断裂的主要诱因之一。
酒精清洁片的使用规范与操作细节

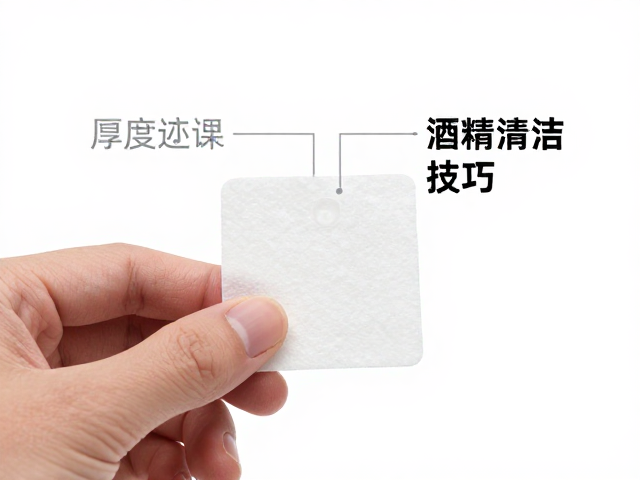

酒精清洁片作为一种便捷的清洁工具，其核心成分通常为75%-99%的异丙醇或乙醇。使用时，应直接从包装中取出单片，避免手指直接接触清洁面以防污染。清洁动作应遵循单向擦拭原则，即从一个方向擦拭至另一端，不可来回摩擦，以防止将污垢推入微小缝隙或造成二次污染。对于顽固污渍，可静置3-5秒让溶剂溶解氧化物，随后轻轻擦拭，切勿用力刮擦以免损伤镀金层或陶瓷基板。
清洁后的挥发残留是潜在风险点。部分廉价酒精清洁片可能含有未完全挥发的保湿剂或杂质，因此在高可靠性应用中，建议在使用酒精清洁片后，再用高纯度无水乙醇进行二次漂洗，或使用压缩空气吹扫表面。清洁过程中需确保环境湿度低于60%，避免湿气在表面凝结。清洁完成后，需等待至少30秒，确保溶剂完全挥发，表面呈现无水渍、无纤维残留的状态，方可进行后续装配。
模块装配与扭矩控制标准
装配过程中，螺丝的拧紧顺序与扭矩值直接决定了接触面的压力分布。应采用对角交叉、分步拧紧的策略，例如先以30%的目标扭矩预紧，再以70%扭矩紧固，以100%扭矩锁定。这一步骤能确保垫片均匀压缩，消除因应力集中导致的局部热斑。不同材质的螺丝（如不锈钢、铜合金）与安装孔配合时，摩擦系数差异较大，需根据螺丝规格参考标准扭矩表，通常M3螺丝扭矩范围在0.5-0.8 N·m之间，M4螺丝在1.0-1.5 N·m之间，具体数值需严格遵循模块制造商提供的技术手册。
装配完成后，需检查模块与散热器之间的贴合状态。对于高功率密度应用，建议使用红外热像仪在低负载下进行初步温升测试，观察是否存在局部高温点，这通常暗示垫片压缩不均或安装面存在异物。若发现异常，需拆解重新清洁并调整垫片位置。此外，应定期检查螺丝紧固情况，特别是在经历多次热循环后，金属疲劳可能导致预紧力下降，影响长期散热性能。
