识别花屏闪屏的核心症结与硬件前测
当显示器出现雪花点、彩色条纹或周期性黑屏闪烁时，主板BIOS自检通常能通过POST代码提供初步线索。若POST画面正常，但进入操作系统后故障复现，问题核心多集中在显卡核心与显存颗粒的接触稳定性或供电模块异常。在动手前，需排除显示器线材松动、接口氧化或外部电磁干扰等低概率因素，确认故障源位于显卡本体。

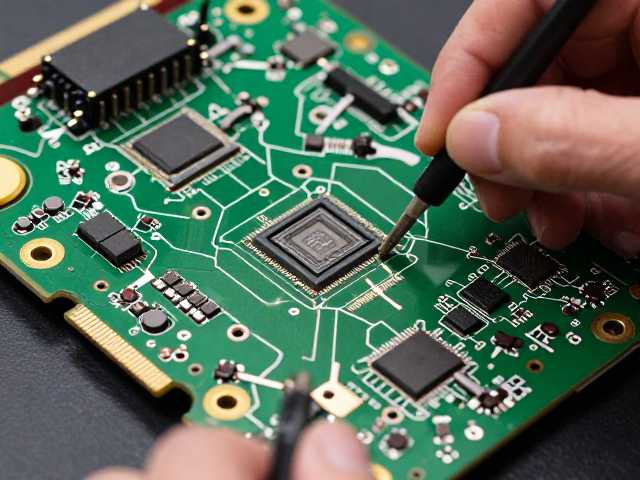

拆解过程中，需准备高品质松香或助焊剂、热风枪、无水酒精及精密镊子。观察显卡PCBA背面，重点检查显存颗粒周围是否有因长期高温导致的焊点裂纹或虚焊痕迹。对于经过长时间高负载渲染或挖矿遗留问题的硬件，核心BGA焊球下的焊锡球断裂是导致信号传输断续的主要物理原因，此时屏幕表现为不规则的花屏或纹理错误。
核心BGA重植与显存修复操作规范
修复BGA封装的核心或显存，首要步骤是彻底清除旧有的焊锡。使用热风枪配合恒温烙铁，在保护周围元件的前提下，均匀加热至焊锡熔化并吸除。这一过程对温度曲线控制要求极高，过高的温度会导致PCB层间剥离或芯片内部晶圆受损，过低的温度则造成焊锡残留，形成虚假连接。
清理焊盘后，需使用高纯度酒精擦拭，确保焊盘表面无氧化层及残留助焊剂。随后使用模板覆盖芯片位置，铺设等量的新型无铅焊锡膏。将芯片对准焊盘，通过热风枪分段升温，使焊锡膏熔化并形成可靠的金属间化合物。冷却后，必须借助放大镜或显微镜检查焊点饱满度，确认无连锡或空焊现象，这是决定信号完整性的关键物理基础。
供电模块优化与电容滤波处理
显卡花屏常伴随供电纹波过大导致的信号干扰。检查VRM（电压调节模块）区域的固态电容与电感，若发现电容鼓包、漏液或电感磁芯开裂，必须进行替换。老旧的电解电容高频特性衰减，无法有效滤除高频噪声，导致核心供电不稳，进而引发渲染错误。
更换为高品质固态电容或聚合物电容可显著提升电源稳定性。操作时需精准控制烙铁温度，避免高温损坏附近的MOSFET或驱动芯片。同时，检查供电相位是否正常工作，通过测量各相输出电压的一致性，判断是否存在某一路供电异常。稳定的直流电源是数字信号正确解析的基础，滤波电路的完整性直接决定了画面输出的纯净度。
硅脂更换与导热路径重构
高效散热并非仅依赖风扇转速，更取决于核心与散热器之间的热传导效率。长期使用的导热硅脂会干涸硬化，形成隔热层，导致核心热量无法及时散发。清理旧硅脂时，需使用无水酒精彻底擦拭核心表面及散热器底座，确保无残留油脂。
涂抹新型高性能导热硅脂时，建议采用“五点法”或单点挤压法，利用散热器安装时的压力自然铺平，避免产生气泡。对于高端显卡，可考虑更换相变片或液态金属（需确保绝缘处理得当，防止短路）作为导热介质。良好的热传导能降低核心结温，减少因高温导致的电子迁移效应和信号延迟，从而间接提升画面稳定性。
显存散热增强与风道优化
显存颗粒对温度同样敏感，过热会导致时序错误并引发花屏。许多公版显卡的显存散热片设计简陋，导热垫过硬或接触不良。检查显存散热垫的状态，若发现变形、硬化或厚度不足，应更换为具有良好压缩性和导热系数的硅胶垫。
确保风扇风道覆盖所有显存颗粒，必要时可增加小型导风罩或更换高风压风扇。在封闭机箱环境中，需优化显卡安装位置，确保进气与排气顺畅。良好的空气动力学设计能降低整体组件温度，减少热应力对焊点的疲劳损伤。稳定的热环境是维持硬件长期稳定运行的隐性保障，不可忽视局部散热细节。
压力测试与长期稳定性验证
修复完成后，必须进行严密的稳定性验证。使用GPU-Z监控核心温度、频率及电压波动，确保无异常跳变。运行3DMark或Unig Heaven等基准测试软件，持续高负载运行至少30分钟，观察画面是否出现闪烁、伪影或驱动重置。
同时，利用AIDA64进行系统稳定性压力测试，监控电源输出纹波及主板供电模块温度。若长时间运行无报错、无黑屏，且温度控制在安全阈值内，则表明焊接与散热改装成功。记录测试过程中的关键数据，以便后续维护参考。硬件修复是一个严谨的工程过程，唯有通过严酷的环境模拟，才能确保护城河般的稳定性。
