拆解屏幕模组与排查电源输入
在进行屏幕升级改造的维修工作前，必须确保设备完全断电，并断开电池连接，防止静电或短路对主板造成不可逆损伤。使用十字螺丝刀小心移除设备后盖，注意观察内部螺丝的隐藏位置，部分机型螺丝隐藏在标签纸或橡胶垫后方。取出屏幕模组排线时，需先撬开主板上的排线扣具，动作要轻柔，避免损坏脆弱的金手指触点。

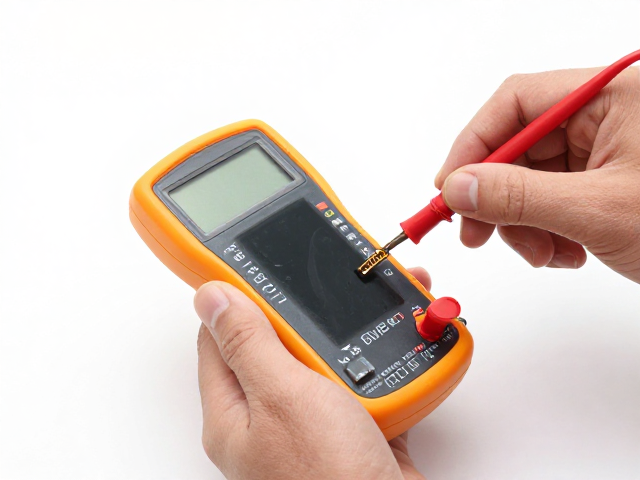

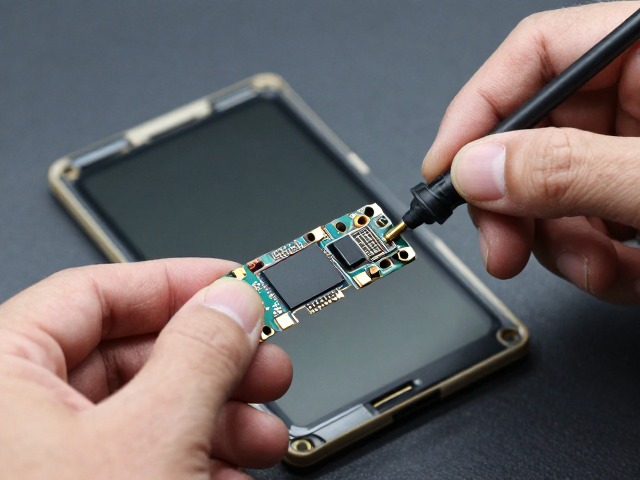

将拆下的屏幕模组平置于绝缘工作台上，使用万用表的蜂鸣档或电阻档，测量屏幕供电接口处的VCC与GND引脚。正常情况下，静态电压应接近于零，若存在短路，万用表会发出蜂鸣声或显示极低阻值。此时需检查屏幕排线是否有肉眼可见的断裂、氧化或腐蚀痕迹，特别是排线与屏幕玻璃连接处的柔性电路部分，这是高频故障点。
检测排线信号完整性

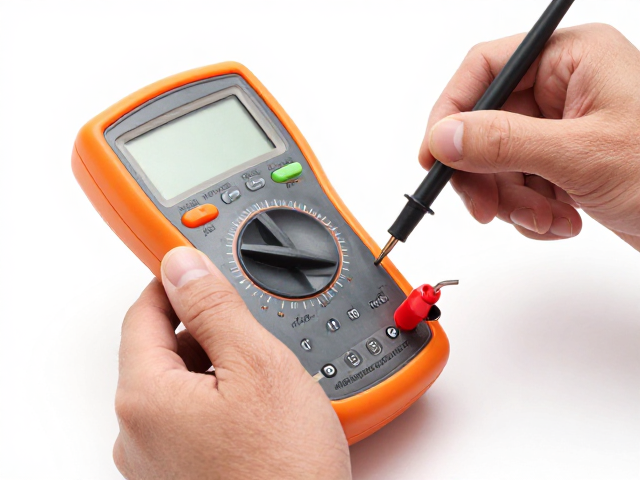

若电源输入正常，下一步需验证数据传输线路的状态。将万用表调至二极管档，对屏幕排线上的关键信号引脚（如RST、CMD、CLK等）与主板对应测试点进行通断测试。正常情况下，单侧对地阻值应在几百欧姆至几千欧姆之间，若阻值为零或无穷大，则可能存在内部断路或击穿。此步骤能快速定位是屏幕面板损坏还是连接线问题。
在信号检测过程中，需特别注意共模电感或限流电阻的状态。使用万用表电阻档测量这些元件两端的阻值，正常阻值应接近于零欧姆。若发现阻值过大或开路，说明信号通路受阻，屏幕无法接收主控芯片发送的显示指令。此时应尝试更换同型号排线，若更换后故障依旧，则问题大概率集中在屏幕面板本身。
排查主板接口与供电芯片

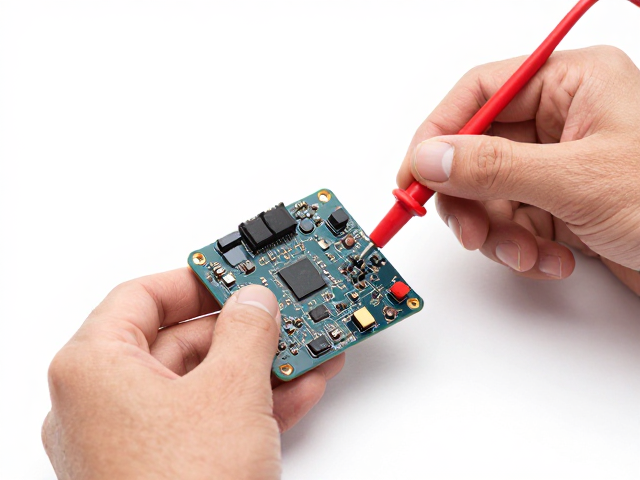

如果屏幕模组与排线均确认无误，故障源可能指向主板端的驱动电路。重新连接屏幕排线至主板，但保持电池断开，仅通过外部电源适配器供电。使用万用表直流电压档，测量主板屏幕接口处的测试点电压。不同机型电压标准不同，常见逻辑电压为1.8V或3.3V，背光电压通常为12V至20V。若电压缺失，需回溯至主板上的电源管理芯片（PMIC）。
检查PMIC输出引脚至屏幕接口之间的线路。使用万用表蜂鸣档追踪线路连通性，确认是否有虚焊或断线。若线路正常但无电压输出，需检测PMIC的使能引脚（EN）是否有高电平信号。若无使能信号，需进一步检查复位电路或主控芯片的相关配置寄存器。此阶段需严格对照电路图进行测量，避免误判。
动态测试与最终验证
在确认静态电压和通断测试均通过后，进行动态功能测试。连接电池，按下开机键，观察屏幕是否有微弱显示或背光闪烁。使用万用表交流电压档，轻微晃动屏幕排线，监测电压波动情况。若电压出现剧烈跳变，说明存在接触不良或虚焊点。重点检查主板与屏幕接口的沉金触点，必要时使用无水酒精清洁后重新插拔。
若动态测试中屏幕出现花屏、线条或局部黑斑，需结合故障现象判断。若为系统性花屏，可能是屏幕驱动IC故障；若为局部异常，多为面板液晶层受损或驱动玻璃（COF）开脚。此时需使用专业维修仪器进一步分析，或判定屏幕模组已物理损坏，需进行更换处理。全程操作需严格遵循防静电规范，确保维修过程的安全与有效。
