逻辑笔在主板故障排查中的核心作用
逻辑笔是一种简易的电子测试工具，能够通过指示灯显示电路中的电平状态，是判断主板是否存在短路或信号异常的有效手段。当电脑完全无法开机，按下电源键后风扇不转、指示灯不亮时，主板供电电路可能存在断路或严重短路，此时使用万用表测量静态电阻虽然能发现明显短路，但逻辑笔能更直观地展示动态信号或关键测试点的电平变化，帮助定位故障区域。
使用逻辑笔排查故障的核心在于观察主板上的关键测试点，这些点位通常标记为VCC、GND、RESET#、POWER GOOD等。通过对比正常主板与故障主板的电平状态，可以快速判断电源管理芯片、南桥或CPU供电模块的工作情况。这种方法避免了盲目更换部件，将排查范围缩小至具体的电路节点，提高了维修效率。
第一步：断电检测与静态电阻测量
在进行任何带电测试之前，必须确保主板完全断开电源，拔掉所有连接线，仅保留必要的调试电源。使用万用表的蜂鸣档或电阻档，测量主板各主要供电测试点对地的阻值。正常的供电点位对地阻值通常在一个特定的范围内，如果阻值接近零欧姆，则表明该线路存在严重短路。这一步骤能快速识别出门级控制电路、滤波电容击穿或芯片内部短路等硬性故障。
需要重点检查CPU供电、内存供电、PCI插槽供电以及主板后置I/O接口附近的测试点。这些区域因为负载较大或容易受到物理损伤，常出现短路现象。如果发现某个点位阻值异常偏低，应使用热风枪或吸锡纸暂时断开该支路上的元件，观察阻值是否恢复正常，以此来判断具体是哪个元件导致了短路。

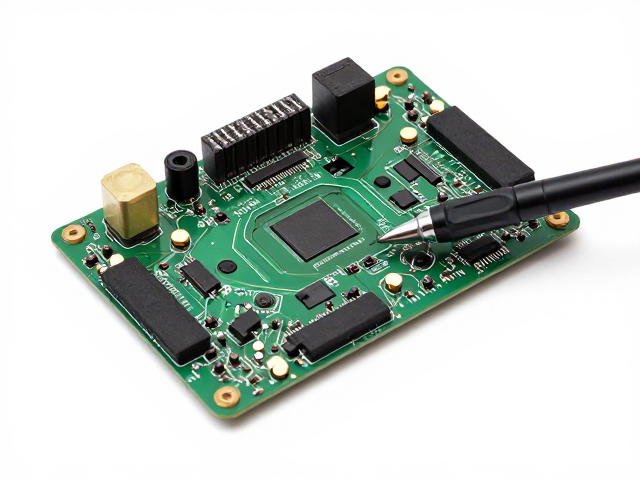

第二步：逻辑笔定位动态信号与电平状态
在确认静态短路已排除或找到疑似短路点后，接通调试电源，使用逻辑笔对关键信号线进行检测。将逻辑笔的接地夹连接至主板GND，探针接触待测点。观察指示灯颜色，红色通常代表高电平（逻辑1），绿色代表低电平（逻辑0），闪烁则代表脉冲信号。对于电源键按下瞬间，POWER GOOD信号应有稳定的高电平输出，若为低电平或无变化，说明电源时序未正常启动。
重点检测南桥或PCH芯片周边的复位信号（RESET#）和时钟信号。正常情况下，按下电源键后，RESET#信号应从高电平跳变为低电平，维持一段时间后恢复高电平。如果逻辑笔显示该信号始终为低电平或高电平不变，可能意味着复位电路故障或CPU未工作。通过逐点追踪信号路径，可以判断故障发生在电源管理阶段还是时钟与复位阶段。
第三步：结合电路图验证与故障隔离
在通过逻辑笔初步定位到故障区域后，需结合主板电路图进行深度验证。电路图能提供各测试点之间的连接关系，帮助判断信号是否因线路断裂或虚焊导致中断。例如，若CPU供电正常但无时钟信号，需检查时钟发生器芯片的输出端及至CPU的走线。通过测量时钟芯片的输出脚，若逻辑笔显示无脉冲，则需进一步检查时钟芯片的供电和使能信号。
故障隔离完成后，需对疑似故障元件进行替换或修复。如果是电容短路，更换同规格电容；如果是芯片损坏，需使用专业设备判断是否可修复。修复后，再次使用逻辑笔复测关键信号，确保所有时序正确无误。完成修复后，连接显示器、键盘等外设，进行完整开机测试，验证故障是否彻底排除。
