垫片厚度组合的核心逻辑与选型误区
在电子散热系统中，垫片厚度并非单一数值的选择游戏，而是需要结合安装空间、接触压力以及热阻特性进行综合计算的结果。过薄的垫片虽然能降低热阻，但难以填充因加工误差或表面平整度不足留下的微观缝隙，导致实际接触面积下降，反而引起局部热点；相反，过厚的垫片虽然能容忍较大的间隙，但材料本身的导热系数会随厚度增加产生线性衰减，且过大的压缩形变可能导致长期受力下的蠕变失效。
许多用户在选型时容易陷入“越厚越保险”或“越薄越好”的极端误区，忽略了垫片在装配过程中的预压应力分布。正确的选型逻辑应当基于实际装配后的压缩率，通常建议垫片在静态装配状态下保持15%-30%的压缩率，以确保材料能充分填充界面微观不平处，同时避免因过度压缩导致材料结构破坏或导热性能急剧下降。这种基于物理接触机制的考量，是构建高效热管理路径的基础。

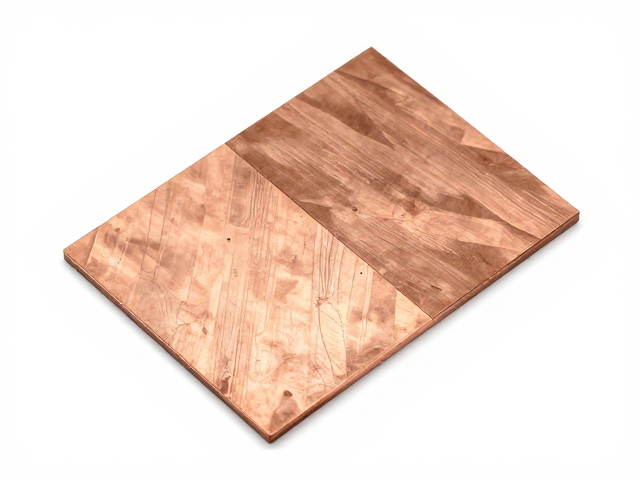

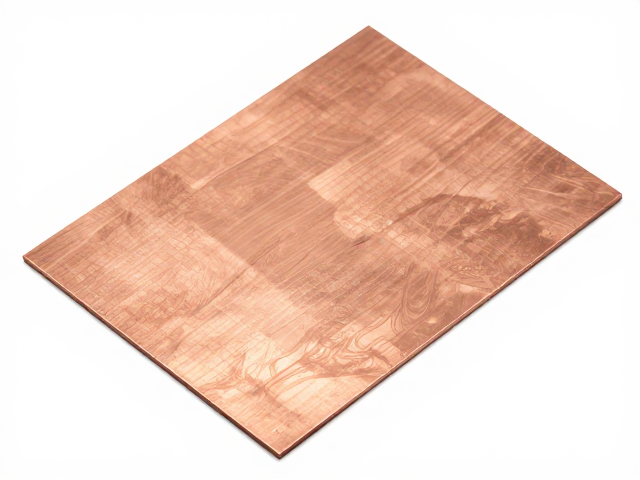

高导热铜片与垫片的协同散热机制
高导热铜片在热管理中扮演着热均温器的角色，它能迅速将芯片或热源表面的热量横向扩散，降低局部峰值温度，从而减少热量向单一方向聚集的风险。然而，铜片与PCB或散热壳体之间往往存在装配间隙，这个间隙必须通过垫片进行填充和支撑。此时垫片的厚度组合直接决定了铜片与接触面之间的贴合紧密程度，进而影响整体热传导效率。
当高导热铜片与合适厚度的垫片搭配时，热量传递路径变得更加连续和稳定。铜片负责快速横向散热，而垫片负责提供机械支撑和必要的纵向热传导通道。如果垫片过软或厚度不均，铜片可能会因受力不均产生翘曲，导致铜片与热源或散热基座之间形成空气层，空气的热阻极大，会严重阻碍热量散发。因此，垫片的选型必须与铜片的刚性、尺寸以及装配公差相匹配，确保整个模组在长期运行中保持几何结构的稳定性。
长期耐用性与抗干裂特性的材料考量
长期运行环境下，垫片材料的老化是热管理系统失效的主要诱因之一。传统硅胶垫片在高温持续作用下容易发生硅油迁移，导致材料变硬、干裂甚至粉化，这不仅破坏了散热界面的完整性，还可能因碎屑污染引发短路风险。相比之下，采用新型聚合物基体或经过特殊配方处理的垫片材料，能够在高温环境下保持更优异的柔韧性和回弹性，显著降低干裂和永久变形的风险。
高导热铜片的加入进一步提升了系统的耐久性。由于铜片能有效分散热点，降低了垫片局部承受的极端高温，从而减缓了材料的热老化过程。这种“铜片均温+高稳定垫片”的组合，使得垫片在长期热循环中不易出现因局部过热导致的结构性损伤。实际应用中，选择具备高耐热等级、低压缩永久变形率的垫片材料，配合铜片的热均衡作用，可大幅延长模组在高温工况下的有效使用寿命，减少因热失效导致的维护成本。
实际装配中的厚度计算与公差控制
在实际工程应用中，垫片厚度的确定需要依据严密的尺寸链计算。设计时需明确热源表面到散热结构安装面的最大间隙、最小间隙以及典型间隙，同时考虑PCB弯曲、外壳变形等机械形变因素。通常采用最大间隙来确定垫片的基础厚度，再结合装配时的预紧力，计算垫片在受压后的实际工作厚度，确保其在所有工况下既能填满间隙，又不会因过度压缩而失效。
公差控制是保证厚度组合有效性的关键环节。高导热铜片的平整度、安装螺丝的拧紧力矩以及外壳的加工精度都会直接影响垫片的最终压缩状态。因此，在选型时不仅要关注垫片的标称厚度，还需考虑其厚度公差范围以及压缩特性曲线。通过精确测量实际装配体的间隙分布，选择具有合适压缩率和高抗蠕变性能的垫片，能够确保在长期振动和热冲击环境下，垫片仍能维持稳定的接触压力，避免因松动或变形导致的热阻波动。
