热应力控制与工具选型逻辑
主板级改装的核心在于对热应力的精确计算与释放，热风枪并非简单的加热工具，而是需要配合恒温控制器与广角风嘴进行微观热场管理的专业设备。在处理现代PCBA（印刷电路板）上的BGA封装芯片或大型散热模组时，温度曲线的平滑过渡比峰值温度更为关键。过热会导致焊锡球内部产生空洞，或者更严重地，使PCB基材发生分层（Delamination），这种不可逆的物理损伤会直接导致主板报废。因此，操作前必须确认热风枪具备独立的风量与温度调节功能，且最好配备红外测温仪以实时监测焊点周边的实际温度，而非依赖设备显示的设定值。
风嘴的选择直接决定了热量覆盖的均匀度。窄口径风嘴热量集中但覆盖面积小，极易造成局部过热而周围未熔化，宽口径风嘴则能提供更柔和的热场分布。对于带有大面积铜底板的M.2固态硬盘或显卡芯片，建议使用广角风嘴配合低速热风，通过大面积的热对流带走热量，避免热冲击。同时，主板上的其他元器件如电容、晶振对温度极为敏感，必须使用耐高温胶带或铝箔纸对无需加热的区域进行严密的遮蔽保护，构建一个封闭且可控的局部加热环境，这是确保拆解过程不引发次生故障的基础物理条件。
预加热与应力释放策略
在正式接触焊点前，必须执行完整的预热程序，这一步骤旨在平衡主板各层材料的膨胀系数，消除内部残余应力。直接将高温热风对准焊点会导致PCB不同材质（如FR-4玻璃纤维与铜箔）因膨胀速率不同而产生剪切力，极易导致焊盘脱落或线路断裂。预热通常从主板整体或散热模组周围开始，使用较低温度（约150-180°C）缓慢升温，使整体基板达到均匀的温升状态。对于多层高密度主板，预热时间可能需要延长至30-60秒，确保热量充分渗透至焊点所在的中间层。
应力释放的关键在于“旋转”与“晃动”的物理介入。当热风枪对准焊点中心区域，待温度接近焊锡熔点（无铅焊锡约为210-220°C，有铅约为183°C）时，需使用高韧性镊子轻轻试探芯片或模组边缘。此时若感到轻微松动或听到细微的“嘶嘶”声（助焊剂挥发），说明焊锡已处于半液态。切忌强行撬动，应利用热风持续加热，让焊锡在表面张力作用下自然形成液态球状，再通过极小幅度的水平晃动，破坏焊点与焊盘的固相结合力。这种物理与热力结合的软化过程，能最大程度降低对焊盘和引脚的物理损伤风险。
分离手法与焊盘保护

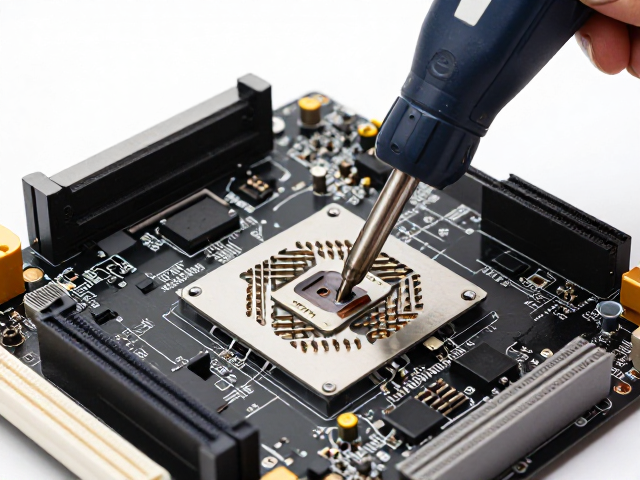

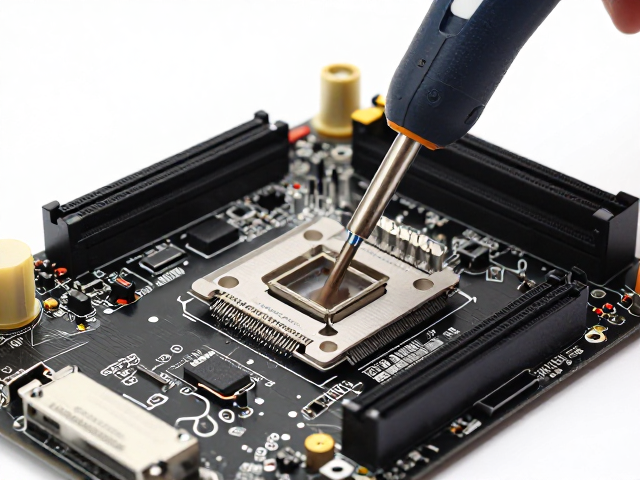

分离散热模组或芯片时，受力方向必须严格平行于主板表面，任何垂直向上的拔插动作都是导致焊盘撕裂的主要原因。当焊锡完全熔化后，应保持热风枪稳定照射，同时用镊子夹住模组边缘，施加极其轻微且均匀的水平推力。如果模组无法移动，说明内部焊锡未完全熔化或存在粘连，此时应立即停止施力，重新调整热风枪角度或增加预热时间，而非加大推力。对于多引脚的BGA芯片，需确保每个引脚区域的受热均匀，避免因受热不均导致芯片歪斜，进而卡在焊盘上造成断脚。
拆解后的焊盘清洁是改装成功的关键一环。旧焊锡残留会导致新焊点接触不良或短路，因此必须使用高品质的吸锡线和吸锡带快速清理焊盘。操作时，将吸锡带覆盖在焊盘上，使用电烙铁或热风枪局部加热，利用毛细作用将多余焊锡吸入带中。清理完毕后，需使用高纯度（99%以上）无水酒精配合无尘布仔细擦拭焊盘表面，去除残留的助焊剂 flux，这些残留物具有腐蚀性，长期存在会影响信号完整性并加速氧化。检查焊盘是否平整、有无翘起或断裂，确认物理结构完整后，方可进行下一步的重新焊接或模组安装。
