HDMI接口物理损伤的初步诊断与工具准备
主板上的HDMI接口因长期插拔或外力撞击导致引脚弯曲、断裂或焊盘脱落，是消费电子维修中常见的硬件故障。面对此类问题，维修的核心在于判断损坏的具体形态：是仅接口外壳变形，还是内部引脚与主板PCB走线断开。在动手前，必须准备一套精密的维修工具，包括热风枪、恒温烙铁、放大镜或显微镜、镊子、吸锡线以及万用表。这些工具能应对从简单的引脚校正到复杂的BGA封装芯片脱焊等不同层级的维修需求。
值得注意的是，HDMI接口内部包含19根信号引脚，其中部分引脚直接连接到主板上的核心芯片或电源管理模块。在进行任何操作前，务必断开设备电源并拆除电池，确保主板完全断电。使用万用表的蜂鸣档检查接口外壳与主板接地层是否短路，这有助于快速判断是否存在因金属碎片或严重变形导致的底层电路击穿，避免在后续焊接过程中因电流冲击造成二次损坏。
主板电感电容的识别与更换逻辑
在主板电路中，电感和电容扮演着滤波和稳压的关键角色，它们通常位于HDMI接口附近或主板供电区域。当HDMI接口内部发生短路或过流时，附近的贴片电容极易因电压冲击而击穿，表现为表面发黑、爆裂或阻值为零。维修时需先通过目视检查定位疑似损坏元件，再使用万用表电阻档测量其对地阻值，若阻值远低于正常范围（通常为几千欧姆以上），则判定该电容已失效。
更换损坏的电感或电容时，需严格遵循参数一致的原则。原厂使用的电容容值和耐压值、电感的感值和额定电流需通过查阅主板电路图或拆解同型号良品进行确认。使用吸锡线清理焊盘旧锡，确保焊盘平整无氧化。将新元件准确放置于焊盘上，使用烙铁进行点焊，加热时间控制在2-3秒内，避免高温损伤元件内部结构或导致焊盘脱落。焊接完成后，需再次用万用表验证无短路，并清理残留助焊剂，防止长期腐蚀。
HDMI接口引脚修复与焊接实操

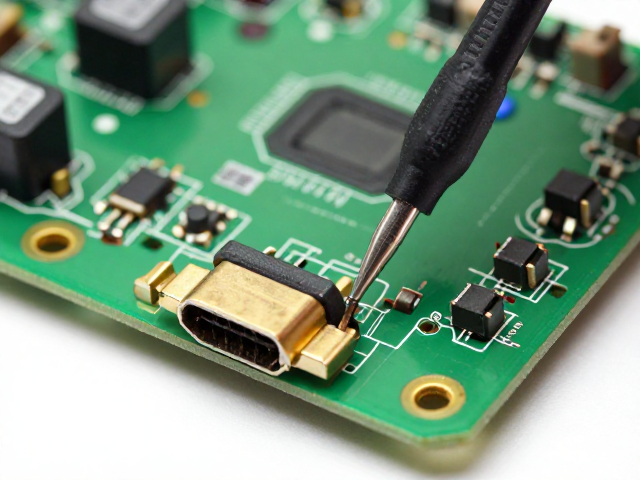

针对HDMI接口引脚弯曲或断裂的情况，若引脚未完全脱落且焊盘完好，可使用细镊子在显微镜辅助下，轻轻将弯曲引脚拨正，使其与焊盘对齐。若引脚断裂但焊盘仍附着在主板上，需先用烙铁加热焊盘，同时用吸锡线清除多余焊锡，再补上适量新锡，形成新的焊接点。对于焊盘完全脱落的情况，则需使用细铜线跨接修复，将断开的信号线重新连接至主板走线，这一步骤对操作精度要求极高，需严格对应HDMI引脚定义表进行操作。

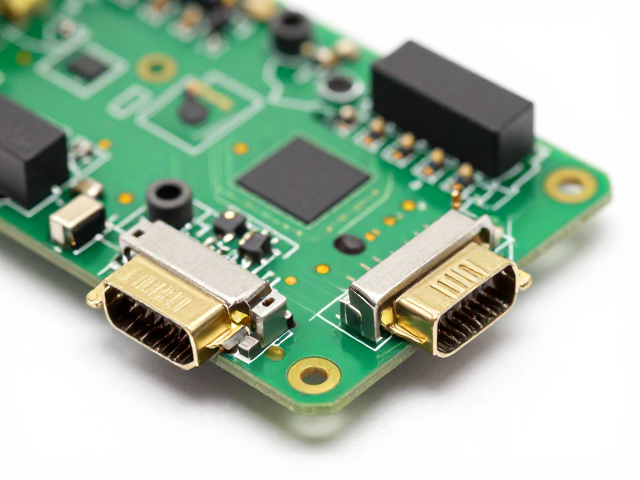

当HDMI接口整体损坏或内部结构不可逆损伤时，需进行整件更换。拆卸时，使用热风枪对接口周围均匀加热，温度控制在350-380摄氏度，待焊锡熔化后迅速取下损坏件。清理主板焊盘上的残锡，确保焊盘平整。安装新接口时，先固定对角两个引脚以定位，再依次焊接其余引脚。焊接过程中需保持烙铁头清洁，使用助焊剂提高流动性，确保每个引脚焊点饱满圆润，无虚焊、连锡现象。
修复后的功能测试与稳定性验证
硬件更换与焊接完成后，不能立即通电，需先进行静态检查。使用万用表再次测量HDMI接口各关键引脚对地阻值，确保无短路或开路现象。特别需关注DDCI、SCL、SDA等通信引脚以及电源引脚（如5V和5V_STBY）的状态。确认无误后，连接显示器线缆，但暂不连接主机电源，观察接口周围是否有异常发热预兆。静态检查通过后，方可接入主机进行动态测试。
动态测试阶段，依次开启主机电源，观察显示器是否能正常识别信号并显示画面。若画面出现雪花、闪烁或黑屏，需排查HDMI接口信号线是否接触不良，或主板对应芯片是否存在隐性损伤。使用系统自带的硬件检测工具或第三方软件查看显卡输出状态，确认信号传输稳定。在长时间运行测试中，监控接口温度，确保无异常高温，以验证维修后的长期稳定性。
