HDMI接口故障常见现象与基础排查逻辑
当显示设备出现无信号、画面闪烁或色彩异常时，HDMI接口内部的物理损坏或内部线路断路是主要诱因。许多用户在面对黑屏或花屏问题时，往往直接尝试更换整条线缆或重置软件设置，却忽略了接口本身因长期插拔导致的金属触点氧化、引脚松动或虚焊等硬件层面的问题。此时，通过观察接口外观及结合基础信号测试，能更精准地定位故障源。
排查过程应从外部连接开始，确认 HDMI 线缆本身是否完好，这是成本最低的排除步骤。若线缆正常，需重点检查设备端 HDMI 接口的物理状态。使用放大镜观察接口内部的 19 个针脚，若发现针脚弯曲、断裂或接口外壳变形，说明物理结构已受损。此外，观察接口内部是否有灰尘堆积或异物卡阻，这些细节往往会导致接触不良，进而引发信号传输中断或画面马赛克现象。
不开机状态下的信号通路诊断
当设备完全无法开机或 HDMI 输出端口无电时，故障范围可能延伸至主板供电或主控芯片层面。这种情况下，不能仅局限于接口本身的焊接问题，而需要结合万用表对 HDMI 接口内部的电源引脚（Pin 1 和 Pin 18）进行电压测试。正常情况下，HDMI 接口应提供 5V 待机电压，若测得电压为 0V，则表明主板 HDMI 供电电路存在开路或保护机制触发，需进一步检查供电滤波电容及限流电阻。
若电压正常但依然无信号，需检查 HDMI 数据线（DDC 通道，Pin 15 和 Pin 14）的数据完整性。使用示波器或逻辑分析仪检测 DDC 线的波形，若波形杂乱或幅度不足，说明数据总线存在短路或虚接。此时需沿着主板走线，检查 HDMI 接口与主控芯片之间的电阻排或匹配电阻是否开路。这种基于信号通路的诊断方法，能有效区分是接口物理损坏还是主板深层电路故障，避免误判。
拆解分析与焊接前准备
在进行焊接实操前，必须对设备进行严密的拆解保护。使用合适的螺丝刀卸下外壳，注意区分不同长度的螺丝，避免混入电路板造成短路。拆卸过程中需小心断开内部排线，特别是连接屏幕或主板的柔性电缆。对于带有防静电要求的精密主板，操作者需佩戴防静电手环，或在接地金属物体上触摸释放静电，防止静电击穿 HDMI 接口内部的 IC 芯片。
准备好专业的焊接工具是确保修复质量的关键。推荐使用恒温烙铁，温度设定在 350°C 至 380°C 之间，配合 0.6mm 至 0.8mm 的含锡焊锡丝。同时，准备助焊剂、吸锡线、细头镊子以及热风枪（用于处理大面积虚焊或 BGA 封装芯片）。在操作前，使用无水酒精清洁主板焊点区域，去除氧化层和旧油污，确保焊锡能够良好润湿。若接口引脚间距较小，需先在引脚上涂抹少量助焊剂，以增强流动性并防止连锡。
旧接口拆除与焊盘清理
拆除损坏的 HDMI 接口时，建议采用热风枪配合烙铁协同作业。使用热风枪对接口整体均匀加热，同时用烙铁轻触焊点，待焊锡熔化后，用镊子轻轻取下接口。此过程需控制加热时间，避免高温损伤主板基材或周围元件。若接口引脚较多，可分区域加热，逐个引脚拆除，降低一次性高温对主板的冲击。
取下接口后，焊盘上残留的旧焊锡和助焊剂残留物会严重影响新接口的焊接质量。使用吸锡线配合烙铁，将焊盘上的残锡吸除，直至焊盘露出金属光泽。若焊盘上仍有顽固残留，可用稀释的洗板水或无水酒精配合软毛刷轻轻清洗。检查焊盘是否出现翘起或脱落，若焊盘脱落，需使用飞线重新连接至主板对应走线，确保电气连接的连续性。
新接口安装与焊接技巧

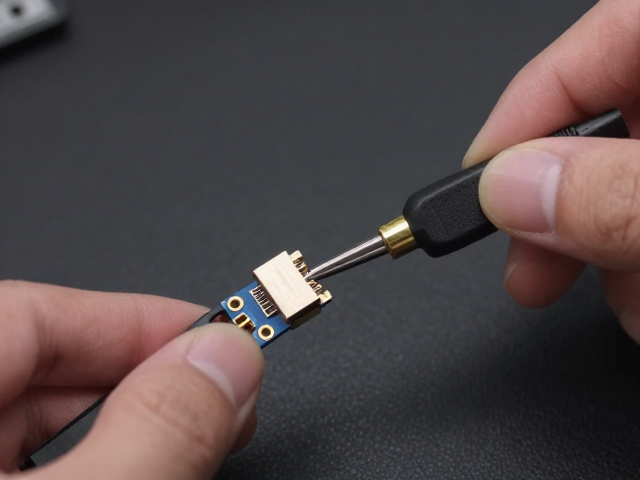

将新的 HDMI 接口对准主板焊盘，确保接口定位柱与主板孔位完全吻合。固定接口一端，先焊接对角线的两个引脚，以固定接口位置，防止偏移。随后，依次焊接其余引脚。焊接时，烙铁头应同时接触焊盘和引脚，送入适量焊锡，形成圆润饱满的焊点。避免焊锡过多导致连锡，或焊锡过少造成虚焊。
焊接完成后，必须进行严格的目视检查和电气测试。使用放大镜仔细检查每个焊点，确认无连锡、虚焊或焊锡球残留。若发现连锡，使用吸锡线或单根细铜线蘸取少量助焊剂，轻轻清理连锡处。对于高密度引脚，可使用万用表的蜂鸣档检测相邻引脚间是否存在短路，确保每根引脚独立且无意外导通。确认无误后，再次清洁焊点，去除助焊剂残留，防止长期腐蚀。
功能验证与最终测试
焊接完成后，在重新组装设备前，进行初步的功能验证。连接 HDMI 线缆至显示设备，通电测试。观察屏幕是否有图像输出，检查画面是否稳定，有无闪烁或色彩失真。若出现无信号，需再次检查焊接质量，特别是 DDC 数据线和电源引脚的连接情况。若图像正常，可进一步测试不同分辨率和刷新率下的兼容性，确保接口在高负载下工作稳定。
在确认所有功能正常后，仔细复原设备外壳。检查内部排线是否连接牢固，螺丝是否拧紧，避免内部松动导致后续故障。组装完成后，进行长时间开机测试，观察 HDMI 接口在持续工作下的温度变化及信号稳定性。通过这一严密的验证流程，确保 HDMI 接口修复后的可靠性，恢复设备的正常显示功能。
