游戏满载温度飙升：别只盯着CPU风扇

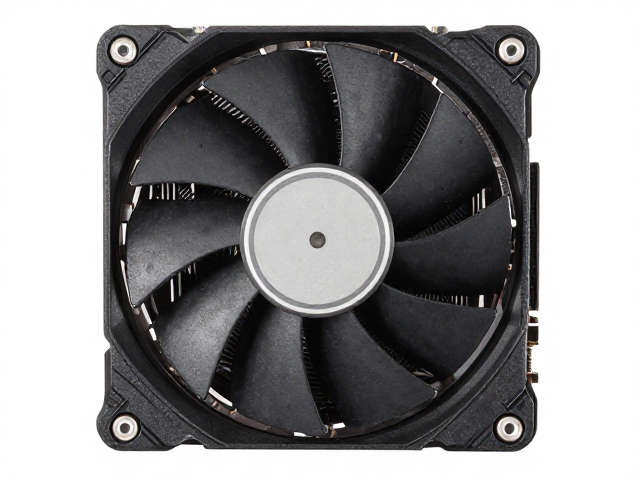

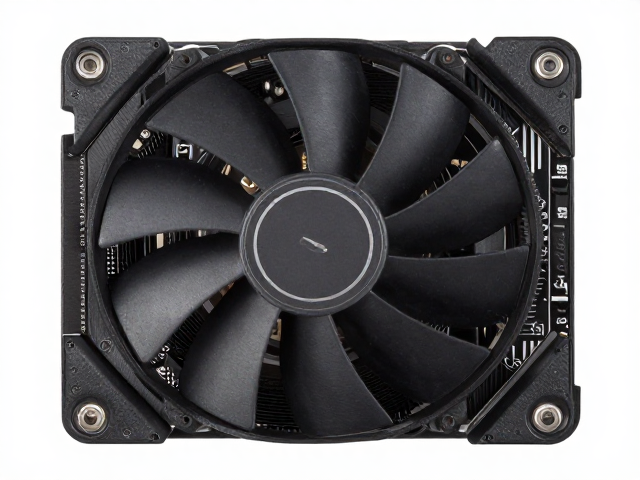

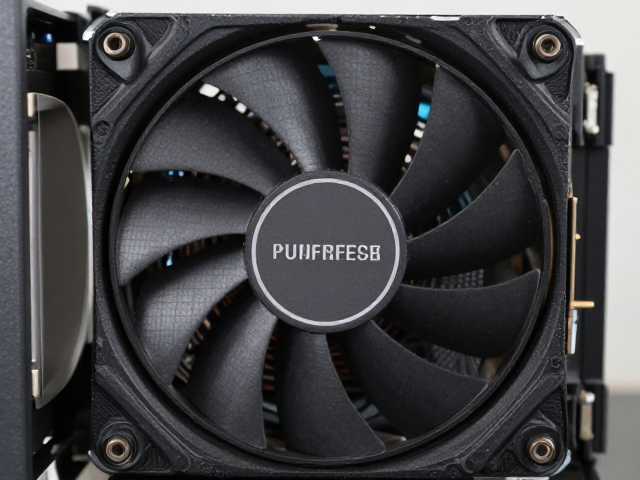

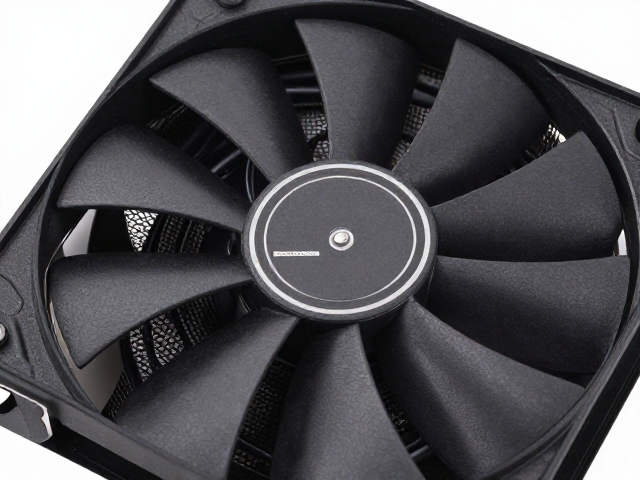

当大型3A游戏或复杂渲染任务让机箱内瞬间变成蒸笼时，许多玩家的第一反应往往是更换CPU散热风扇。然而，在绝大多数现代主板结构中，单纯更换风扇往往无法解决根本问题。主板供电模块（VRAM和VCore区域）产生的热量会直接积聚在MOSFET和电感表面，这些区域通常覆盖着一层黑色的硅胶导热垫。随着使用时间增加，导热垫会出现硬化、粉化或压缩失效，导致热量无法传导至金属散热鳍片，进而引发局部过热甚至降频。
这种现象在追求极致性能的游戏场景中表现得尤为明显。当CPU处理高负载指令时，主板供电部分同样承受巨大电流，若导热介质失效，温度可能迅速突破80℃甚至90℃。此时，即便CPU核心温度尚可控，系统也可能因为主板保护机制而限制性能输出。因此，在排查游戏满载过热问题时，将视线从CPU风扇移向主板供电区域的导热垫，往往是更具性价比且更有效的降温切入点。
导热垫的状态评估与选型细节
判断导热垫是否需要更换，可以通过肉眼观察和手感测试。老化的导热垫通常表现为颜色变深、表面出现裂纹，或者用手指按压时感觉坚硬如塑料，失去了原有的弹性。正常的导热垫应具有一定的回弹力和粘性，能够填补芯片与散热片之间的微小空隙。如果导热垫已经完全干涸脱落，或者在拆卸旧垫时发现底部残留难以清理的胶状物，则必须彻底清洁并重新铺设。
选型过程中，厚度是决定散热效率的关键参数。过厚的导热垫会导致芯片与金属散热片之间产生空隙，形成空气隔热层，反而加剧升温；过薄则可能因压力不足导致接触不良。常见的厚度规格有0.5mm、0.55mm、0.7mm和1.0mm等。大多数主流主板供电区域推荐使用0.5mm至0.7mm的导热垫。此外，导热系数（W/m·K）也是重要指标，普通硅胶导热垫系数通常在1.0-3.0之间，而高性能相变材料或石墨烯复合垫可达6.0-12.0以上。对于追求稳定运行的游戏主机，选择中等偏高导热系数且厚度适配的产品更为稳妥。
安全拆卸与清洁操作规范
在进行更换前，务必断开电源并释放机箱内残余电量，长按开机键5-10秒以清空电容电荷。使用十字螺丝刀小心卸下主板上的供电散热片固定螺丝，注意观察是否有贴纸或绝缘片粘连，避免用力过猛扯断元件。部分主板设计有塑料卡扣，需先用塑料撬棒或指甲轻轻撬开，切勿使用金属工具直接撬动，以免划伤PCB板或损坏周边电容。
拆卸旧导热垫后，芯片表面和金属散热片底部会残留大量旧胶渍。推荐使用无水酒精（浓度95%以上）配合无绒擦镜纸或棉签进行清洁。擦拭时应单向轻擦，避免将污垢推入芯片缝隙。清洁完成后，需等待酒精完全挥发，确保表面干燥无尘。若发现芯片表面有轻微氧化或划痕，可使用极细的砂纸轻轻打磨后再次清洁，但需格外小心避免损伤芯片封装层。
精准铺设与压力测试验证
铺设新导热垫时，需严格对齐供电芯片和电感的位置。对于面积较大的MOSFET区域，可能需要使用整块垫材或拼接多块垫材，确保覆盖所有发热源且无重叠错位。铺设时保持垫材平整，避免产生气泡或褶皱。若使用预切片的导热垫，可直接对准位置贴合；若使用整块垫材，需用美工刀精准切割，边缘需整齐以免触碰相邻元件。
安装完成后，重新固定供电散热片，螺丝需采用对角线顺序逐步拧紧，力度适中以确保均匀受力。装回机箱后，建议运行Cinebench R23或3DMark等压力测试工具，监控主板供电温度（可通过HWiN64等软件读取主板传感器数据）。观察15-30分钟内的温度变化，若供电区域温度稳定在60-70℃以下，且游戏帧数不再因过热波动，则表明更换成功。若温度依旧偏高，需检查是否因导热垫厚度不当或安装位置偏移导致接触不良。
