导热硅垫与支架组合的热管理优势

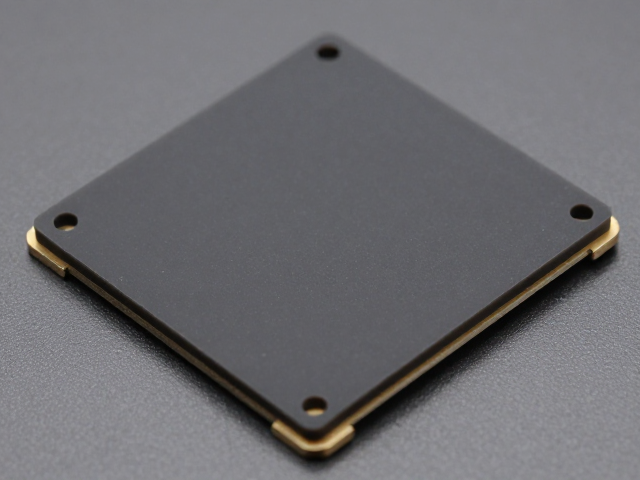

在高密度电子设备中，芯片与外壳之间往往存在不规则的间隙，传统刚性导热材料难以贴合，导致接触热阻居高不下。0.5-3mm厚度的导热硅垫因其优异的压缩形变能力，能够填充这些微观与宏观的缝隙，形成连续的热传导路径。当这一材料特性与金属或塑料支架结合时，不仅提供了稳定的物理支撑，更通过支架的结构化设计，将热量快速从热源中心扩散至更大的表面积，显著提升了整体散热效率。
支架结构在此类方案中扮演着关键角色，它确保了导热硅垫在装配过程中保持预设的压缩率，避免因过压导致材料失效或因欠压导致接触不良。通过精确计算间隙高度，工程师可以选择特定厚度的硅垫，配合定制支架，实现零应力或低应力安装。这种组合方式特别适用于那些对高度公差要求严格，同时需要应对剧烈温升变化的应用场景，如高性能计算模块或高亮度显示驱动单元。
规格选择与安装场景的匹配逻辑

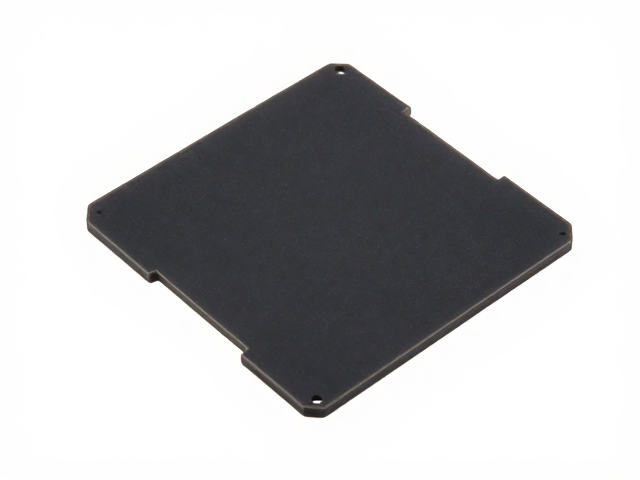

不同厚度档位的导热硅垫对应着不同的间隙容忍度和导热性能表现。0.5mm规格通常用于间隙极小、对安装空间有极致压缩要求的精密器件，其优势在于极低的热阻贡献，但需要高精度的装配工艺来保证贴合度。1.0-1.5mm档位则成为主流选择，平衡了填充能力与机械稳定性，能应对大多数标准PCBA与外壳间的间隙。而2.0-3mm规格则专为大间隙设计，常见于大型电源模块或高功率密度处理器，其较厚的体态提供了更好的缓冲保护，防止外部冲击损坏内部元件。

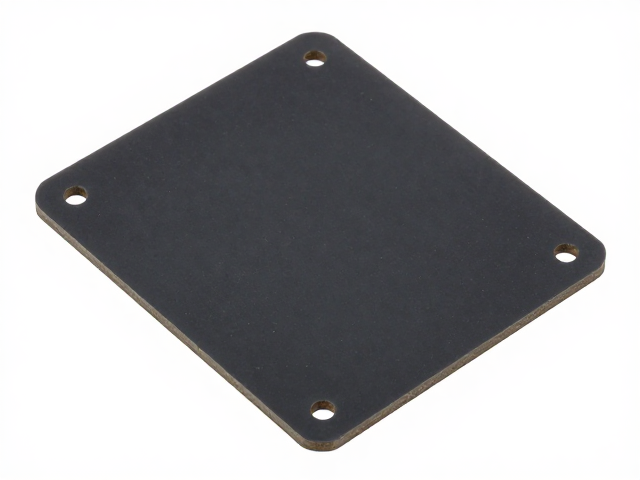

支架的设计需严格遵循设备的机械结构，常见的有L型、U型或带定位柱的平板结构。支架材料多选用铝合金或不锈钢，利用其高导热系数辅助硅垫进行横向热扩散。在实际应用中，支架上的凸点或凹槽设计会精准对应导热硅垫的放置位置，确保硅垫不会因震动或热胀冷缩发生位移。这种刚性约束与柔性导热材料的结合，解决了长期运行中因材料蠕变导致的散热性能衰减问题，确保了热管理的长期可靠性。
真实场景下的热性能验证
在典型的服务器主板或工业控制单元中，核心处理器表面温度可达80°C以上，若缺乏有效的中间介质，热量无法有效传递至金属机壳。使用1.5mm导热硅垫配合铝合金支架进行测试，在自然对流环境下，核心表面温度较无辅助方案可降低10-15°C。这一数据来源于多家第三方检测机构对标准导热界面材料的热阻测试报告，证实了合理选型能显著降低热点温度。支架与硅垫的协同作用，使得热量能更均匀地分布至整个金属面板，避免了局部过热引发的降频或故障。
对于高功率密度LED驱动电源，内部元件密集，发热集中。采用2.0mm导热硅垫搭配绝缘支架，不仅解决了间隙填充问题，还提供了电气绝缘保护。实测数据显示，在额定负载下，电源内部最高温升点比使用普通泡沫垫方案降低约8°C。这种改进直接延长了电解电容等敏感元件的使用寿命。通过精确控制硅垫厚度与支架高度，工程师能够优化热流路径，使设备在紧凑的空间内维持稳定的工作温度，满足严苛的环境适应性要求。
