吸锡带的物理特性与预处理准备
吸锡带主要由高纯度铜箔编织而成，其表面通常经过镀锡或化学处理以增强对熔融焊料的润湿能力。铜材质具有良好的导热性和导电性，当高温热量传递至铜箔时，液态焊锡会因毛细作用迅速被吸入铜丝缝隙中。在实际操作前，必须确保吸锡带处于干燥、无氧化且未被污染的状态。若吸锡带表面发黑或残留旧焊锡，其吸附效率会大幅下降，因此建议在使用前用酒精清洁或更换新段。
准备工作阶段需要配置合适的助焊剂与加热工具。普通松香助焊剂往往无法提供吸锡带所需的强活性环境，推荐使用含卤素或有机酸成分的免洗助焊剂，这类助焊剂能有效去除金属表面的氧化层，降低焊料表面张力。加热源需具备恒温控制功能，温度设定通常在300°C至380°C之间，具体数值需根据焊锡丝的材质（如无铅或含铅）及主板元件的热容进行微调。过高的温度会导致铜箔氧化失效，而过低的温度则无法形成有效的毛细吸附。
通电前短路检测的操作规范
在进行主板通电前的短路检测时，数字万用表的蜂鸣档是核心工具。将表笔分别接触疑似短路的两个测试点或元件引脚，若蜂鸣器持续响起且阻值接近于0欧姆，则表明存在低阻抗通路。对于多层主板，这种短路可能隐藏在内部走线或元件内部击穿处。检测时应保持表笔接触稳定，避免虚接导致误判。若发现某条电源轨对地短路，需结合电路图或盲测法，逐步排查该供电网络下的电容、电感或芯片引脚。
为了更精准定位短路点，可以采用“隔离法”或“信号注入法”。在断开主电源的情况下，通过外部稳压电源向短路点注入微小电流（如0.5A-1A），观察主板发热元件。通常短路点会产生明显温升，从而锁定故障位置。若使用热成像仪，可更直观地识别异常发热区域。值得注意的是，部分保护电路或TVS二极管在短路时也会呈现低阻态，需区分是元件损坏还是电路保护机制触发，避免误换元件。
主板散热改装的热力学基础
主板芯片组、VRM供电模块或M.2固态硬盘在长期高负载下会产生大量热量，若不及时导出，会导致元件降频甚至损坏。改装散热的核心在于增加散热面积和优化热传导路径。常见的改装方式是在发热元件表面加装铝制散热片，并通过导热硅胶垫或导热硅脂与PCB板或金属外壳接触。导热介质的选择至关重要，硅脂的导热系数通常在1-8 W/m·K，而相变导热片或液态金属则能提供更优的导热效率，但需考虑其导电性和长期稳定性风险。
在实施改装前，必须评估空间布局与气流走向。主板上的风扇位置、机箱风道以及周围元件的阻挡都会影响最终散热效果。加装散热片时，需确保其高度不会触碰相邻元件或机箱侧板。对于M.2接口，由于空间狭小，可选用带风扇的主动散热马甲，或采用超薄导热硅胶垫配合金属装甲进行被动散热。改装过程中应避免使用过量导热材料，过厚的硅脂反而会增加热阻，一般建议涂抹厚度控制在0.1-0.3毫米之间，确保填充空隙即可。
吸锡带清理与改装后的稳定性验证

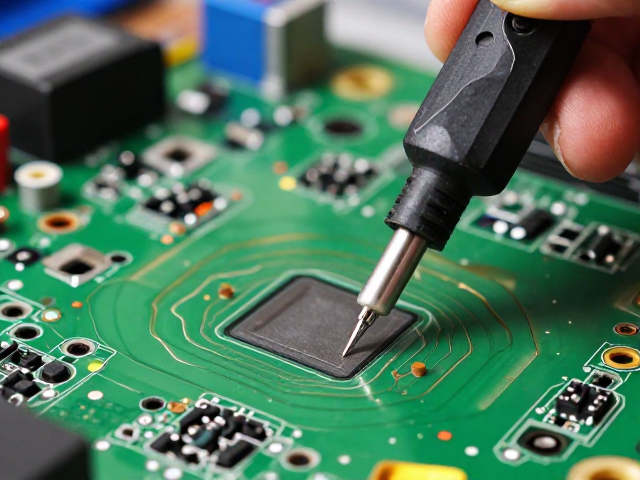

完成短路点修复或元件更换后，吸锡带常用于清理残留焊锡，确保焊点平整且无连锡。操作时，将吸锡带覆盖在焊点上方，施加适量助焊剂，用烙铁头垂直按压吸锡带约1-2秒，随后迅速移开烙铁，让吸锡带冷却固化。冷却过程中毛细作用仍在继续，能更彻底地吸附焊料。清理后需用洗板水或无水酒精清洗残留助焊剂，防止长期腐蚀或漏电。
改装完成后，需进行严格的稳定性验证。在通电初期，监测各电压轨的纹波与噪声，确保供电稳定。进行压力测试，如运行基准测试软件或渲染任务，监控核心温度变化。若温度控制在安全范围内且无降频现象，说明改装有效。同时，检查主板物理结构，确认散热片固定牢固，无松动风险。长期运行后，再次观察焊点状态，确保无因热胀冷缩导致的虚焊或开裂，从而保障主板在后续使用中的可靠性。
