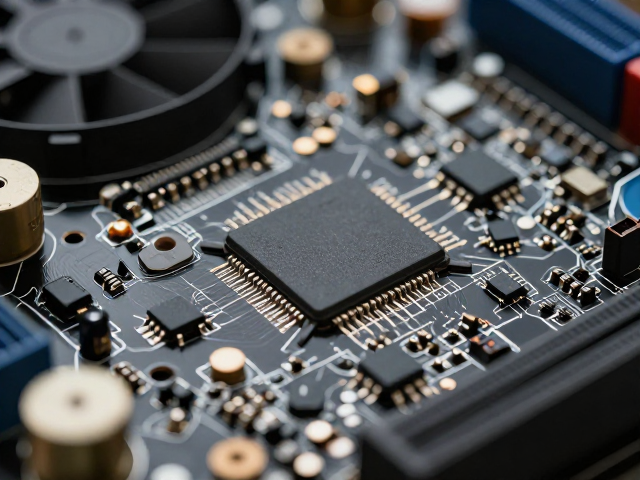

精准控温是主板芯片焊接安全的核心防线
主板上的芯片焊接过程本质上是对焊料熔点的精确控制，任何温度失控都可能导致焊盘脱落、连锡或内部电路损伤。使用具有PID（比例-积分-微分）算法的恒温焊台是行业标准做法，这种技术能根据焊锡丝的热容变化实时调整输出功率，避免传统开环焊台常见的温度滞后问题。在实际操作中，烙铁头温度通常设定在320℃至370℃之间，具体数值需根据焊锡丝中的助焊剂活性及烙铁头尺寸进行微调，过高的温度会加速氧化层生成，增加虚焊风险，而温度不足则会导致焊点冷焊，影响长期可靠性。
除了温度设定，焊接时间的控制同样至关重要。单次加热时间建议控制在2-3秒以内，过长的加热会导致PCB基材受热膨胀，进而引发铜箔剥离或基板变形。对于多层主板，热量传导至内部电源层需要时间，操作者需通过观察焊锡熔化状态而非依赖固定时长来判断，当助焊剂冒泡、焊锡呈现光亮圆润状态时立即移开烙铁。这种基于视觉反馈的操作逻辑能最大程度减少热应力对敏感元器件的影响，确保主板核心供电模块与逻辑电路的完整性。

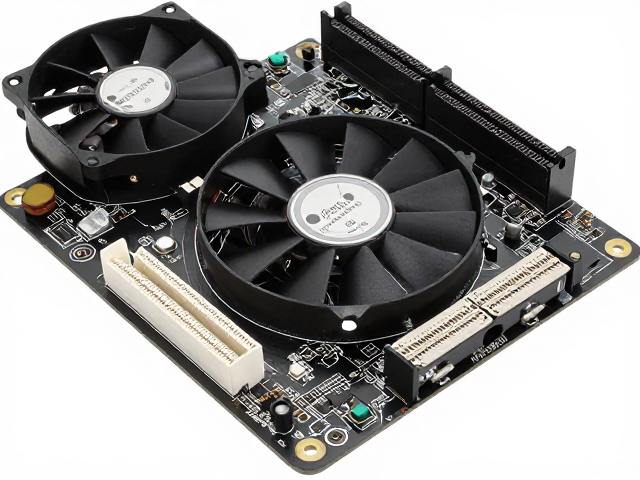

风扇异常往往源于焊接热损伤或供电逻辑错误
主板风扇接口异常常由焊接过程中的热损伤引起，尤其是当热风枪或烙铁长时间靠近PWM风扇控制引脚时，微小的信号线可能因过热而绝缘层熔化，导致短路或断路。部分主板采用专用的风扇控制芯片，若焊接温度过高导致芯片内部击穿，风扇可能表现为完全静止或全速狂转，无法随CPU负载正常调速。此外，焊接时焊锡飞溅可能落入风扇接口或风扇内部轴承，造成物理卡死，这种机械故障与电气故障在表象上相似，但处理方式截然不同，需先通过万用表检测接口电压排除电气问题。
供电逻辑错误也是导致风扇异常的另一大诱因，特别是在更换或重新焊接南桥、PCH或VRM供电模块后。如果焊接过程中导致供电时序信号（如PWK_EN）丢失或电平异常，主板保护机制会切断对风扇接口的供电。此时需检查风扇接口定义，确认12V或5V供电脚与地线是否因虚焊导致接触不良。对于支持智能调速的主板，还需验证PWM信号线（第四针）的波形是否正常，若波形畸变，需排查控制芯片周边的滤波电容是否因高温出现漏电或容量衰减，这些隐性损伤会直接导致风扇转速逻辑混乱。
联网功能稳定依赖于PHY芯片与晶振的焊接质量
主板联网功能的核心在于PHY芯片（物理层收发器）与晶振的协同工作，这两者的焊接质量直接决定了网络信号的完整性。PHY芯片对焊接平整度要求极高，引脚间距通常小于0.5mm，极易出现连锡或引脚错位。一旦出现轻微连锡，会导致差分信号线间阻抗不匹配，引发数据包丢失或连接不稳定。晶振作为时钟源，其两端的负载电容焊接必须牢固，若出现虚焊，时钟信号频率漂移，会导致网卡无法与交换机或路由器建立物理链路，即便系统显示已连接，实际吞吐量也会极低或完全中断。
除了芯片本体，主板网络部分的滤波电路和隔离变压器也是关键节点。焊接过程中若对网络接口附近的贴片电容或电阻造成热损伤，可能改变电路参数，导致信号反射或衰减。此外，网线接口（RJ45）的接地脚焊接必须良好，良好的接地能有效抑制电磁干扰，防止网络信号受到外界噪声影响。在排查联网故障时，若确认系统驱动正常且网线无误，应重点检查PHY芯片供电脚电压是否稳定在标准值（通常为1.2V或1.8V），若电压波动，需追溯至供电电路中的MOS管或电感焊接点，热损伤导致的接触电阻增大会直接拉低电压，致使网卡芯片工作异常。
