导热硅脂过量堆积的物理阻碍效应
导热硅脂在电子散热系统中扮演着填充微观空隙的关键角色，其核心功能是替代空气，降低芯片表面与散热器底面之间的接触热阻。空气的热导率极低，通常不足0.026 W/(m·K)，而合格的导热硅脂热导率多在1.0至15 W/(m·K)之间。当涂抹量适中时，硅脂能均匀覆盖接触面，挤出多余空气，形成高效的热传导路径。然而，一旦过量涂抹，硅脂层厚度会显著增加。根据热阻公式 $R = d / (k \cdot A)$，其中 $d$ 为厚度，$k$ 为热导率，$A$ 为面积，热阻与厚度成正比。过厚的硅脂层本身会成为新的热阻源，即便其材质导热性能优于空气，过大的物理厚度也会抵消材质优势，导致整体散热效率下降。

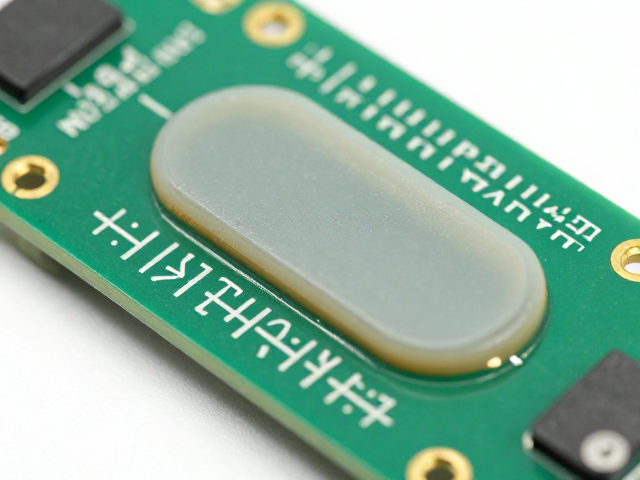

此外，过量的硅脂在受到散热器压力挤压时，容易向四周溢出，形成不规则的“甜甜圈”状或边缘堆积。这种形态不仅无法保证中心区域的紧密贴合，还可能在长期热循环中因硅脂内部应力释放而发生流动性变化，导致接触面出现微观上的不平整。部分高粘度硅脂在过量堆积时，内部难以完全排出气泡，形成空洞或气隙。这些气泡如同隔热层，严重阻碍热量从芯片核心向散热器传递，使得局部热点温度升高，进而引发降频或系统不稳定。
避免气泡与空隙的操作规范
正确的涂抹策略应遵循“薄而均匀”的原则，旨在最小化接触热阻的同时确保全覆盖。对于大多数桌面级CPU或GPU，推荐采用“五点法”或“单点法”。五点法是在芯片表面呈梅花状分布五小点硅脂，单点法则是在中心放置约绿豆大小的一团。关键在于压力分布，当散热器扣具锁紧时，压力应从中心向四周均匀扩散，将硅脂自然推向边缘，形成厚度均匀且极薄的涂层。过大的压力可能导致硅脂被过度挤出，造成中心区域缺脂；压力不足则会导致接触不充分，残留空气间隙。

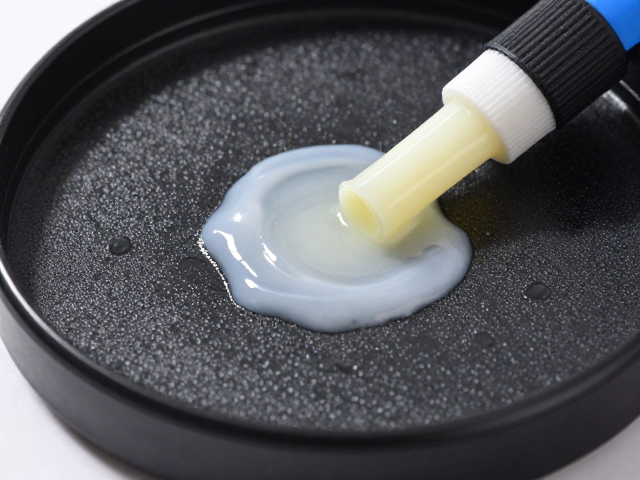

操作过程中需特别注意环境清洁与工具选择。使用无绒擦拭布配合高纯度异丙醇清洁芯片表面和散热器底面，确保无旧硅脂残留、油脂或灰尘。灰尘颗粒会像垫圈一样撑开接触面，破坏紧密贴合。涂抹时避免使用手指直接接触硅脂，人体皮肤分泌的油脂和汗液可能改变硅脂特性或引入杂质。若使用针管包装，应缓慢挤出，避免产生气泡。涂抹后应立即安装散热器，避免硅脂长时间暴露在空气中导致溶剂挥发，影响其粘稠度和导热性能。
温控模块高效散热的系统协同
单纯依赖硅脂无法解决所有散热问题，它仅是热传导链路中的一环。高效散热依赖于芯片、硅脂、散热器底座、风扇或水冷排以及机箱风道的协同工作。散热器底座的材料（如铜或铝）及其表面处理工艺（如镀镍、镜面抛光）直接影响接触质量。高表面光洁度的底座能减少微观凹凸，降低所需硅脂的填充厚度，从而提升整体导热效率。同时，散热器的热管布局、鳍片密度以及风扇的风压与风量必须与芯片的热设计功耗（TDP）相匹配，确保热量能被迅速带走并排出。
温控管理还包括对安装压力的监测与验证。过大的安装压力可能导致PCB板弯曲或芯片封装受损，过小的压力则导致接触热阻过高。现代主板通常提供CPU_FAN和SYS_FAN接口，通过BIOS或操作系统监控风扇转速与温度曲线。在系统满载运行时，观察核心温度是否随负载线性上升后趋于稳定，若温度异常偏高或波动剧烈，需检查硅脂涂抹情况、散热器安装是否到位以及风扇运转状态。建立规范的维护流程，在更换硅脂时清理旧物、规范涂抹、均匀加压，是维持硬件长期稳定运行的基础。
