导热界面材料的堆积效应与热阻陷阱
在电子硬件的热管理设计中，许多工程师存在一种误区，认为导热垫（Thermal Pad）像胶水一样，涂抹得越多，填充效果越好，进而能更快地将芯片热量导出。然而，热力学的基本原理表明，热量在介质中的传递需要克服材料内部的晶格振动阻力。导热垫作为一种高分子聚合物材料，其导热系数通常远低于金属散热器或芯片本身的硅基底。当导热垫被过度压缩或涂抹过量形成较厚的层状结构时，热量在穿过这层“绝缘”屏障时会产生显著的热阻。根据傅里叶导热定律，热阻与材料厚度成正比，过厚的导热垫会像保温瓶的夹层一样，阻碍热量从发热源向散热片的高效转移，导致核心温度居高不下。
此外，过量涂抹还带来了物理结构上的隐患。过量的导热垫在受到散热器扣具压力时，可能会发生非均匀形变，导致局部区域过厚甚至出现空洞或气泡。这些微观或宏观的气隙充满了空气，而空气的导热系数极低（约为0.026 W/m·K），形成了额外的隔热层。即便选用标称导热系数高达12 W/m·K甚至更高的高规格导热垫，一旦因为涂抹过量导致有效接触面积减小或平均厚度增加，其整体热传导效率便会断崖式下跌。此时，高导热系数仅能代表材料本身的潜力，却无法弥补因安装不当和物理结构缺陷带来的实际性能损失。
标准化安装规范与厚度匹配逻辑
正确的安装逻辑应当遵循“填满空隙”而非“填充体积”的原则。在组装过程中，导热垫的作用是填补芯片表面与散热器底座之间的微小不平整，因此其厚度选择必须经过精密计算。通常，导热垫的厚度应略小于芯片高度与散热器底座之间的间隙，以确保在施加安装压力后，导热垫能完全贴合且保持一定的压缩率，从而排出空气，建立紧密的热接触。如果导热垫厚度远大于间隙，多余的材料无处挤压，只能向外膨胀或堆积在芯片边缘，这不仅无法改善核心区域的散热，反而可能因材料蠕变或长期应力释放，导致接触不良，引发间歇性过热。

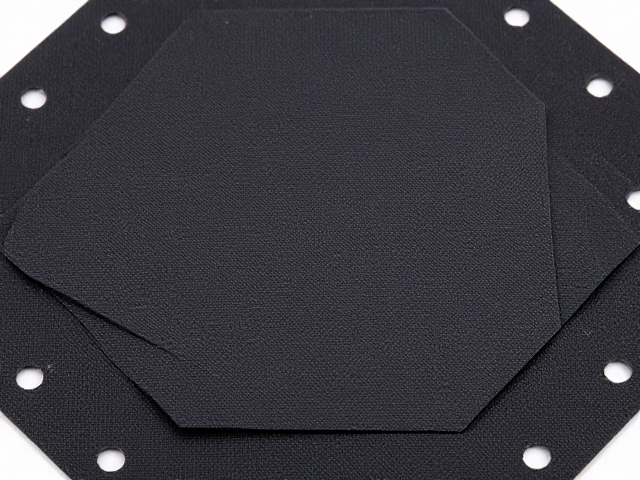

业界通用的安装标准强调对间隙尺寸的精确测量。例如，对于常见的CPU或GPU模组，间隙通常在0.5mm至2.0mm之间，选用对应厚度的导热垫，并通过螺丝施加均匀的压力，使导热垫压缩至原始厚度的70%-80%左右，以达到最佳的填充效果。这种标准化操作能确保热量通过最短的路径、最小的热阻进入散热器。任何偏离这一物理逻辑的“加厚”或“多层叠加”做法，都是在增加系统的热阻抗。实际测试数据显示，在相同压力下，厚度从1.0mm增加到2.0mm的导热垫，其界面热阻通常会增加30%-50%，即便高导热材料在薄层状态下表现优异，过厚也会使其优势荡然无存。
实测数据验证与热分布差异
通过红外热成像仪对不同安装状态下的硬件进行观测，可以直观地看到导热垫过量带来的负面影响。在对比实验中，使用相同型号、标称导热系数为8 W/m·K的导热垫，一组严格控制在标准厚度并均匀受压，另一组则人为增加厚度导致局部堆积。结果显示，标准安装组的芯片热点温度稳定在预期范围内，热分布均匀，热量能迅速传导至散热鳍片。而过量安装的组别，尽管材料本身导热性能未变，但芯片表面出现了明显的温度梯度，热点区域温度显著偏高，且伴随有热量积聚在导热垫与芯片接触面的现象。
具体数据表明，当导热垫厚度超出设计间隙20%以上时，系统整体热阻呈非线性上升。在某些高性能计算场景中，这种由安装不当引起的热阻增加，足以使芯片触发温度墙保护机制，导致降频运行。这意味着，即使硬件拥有顶级的被动散热解决方案，如果界面材料的使用违背了热力学物理规律，其性能表现也会大打折扣。因此，判断导热垫是否“过量”，不能仅凭肉眼观察其饱满程度，而应依据严密的间隙计算和压力分布分析。过度依赖材料的高参数指标，而忽视安装工艺中的厚度控制，是导致高端硬件出现异常温升的主要原因之一。
