理解APU与SoC架构的功耗特性
个人计算机中的APU（加速处理器）与SoC（系统级芯片）将CPU核心、GPU核心以及内存控制器集成在同一块硅片上，这种高度集成的物理形态直接决定了其热力学表现。与传统的分立式PCIE显卡方案相比，集成显卡方案没有独立的显存供电模块和庞大的PCIE供电电路，静态功耗显著降低，但在高负载下，由于核心间热干扰较大，局部热点温度可能迅速攀升。因此，理解这种“一核双芯”的热分布规律，是构建低噪音环境的基础。
卧室场景对声音的敏感度远高于办公或游戏场景，人耳对20Hz至20kHz频率范围内的声音尤为敏感，尤其是风扇叶片切割空气产生的湍流声和白噪音。APU与SoC主机通常采用被动式或小型主动式散热方案，若风道设计不合理，微小的气流扰动会被机箱共振放大。通过识别芯片封装上的温度传感器数据，调整风扇曲线，使其在低频段保持平滑的转速变化，避免转速阶跃产生的突兀噪音，是提升听觉舒适度的关键步骤。

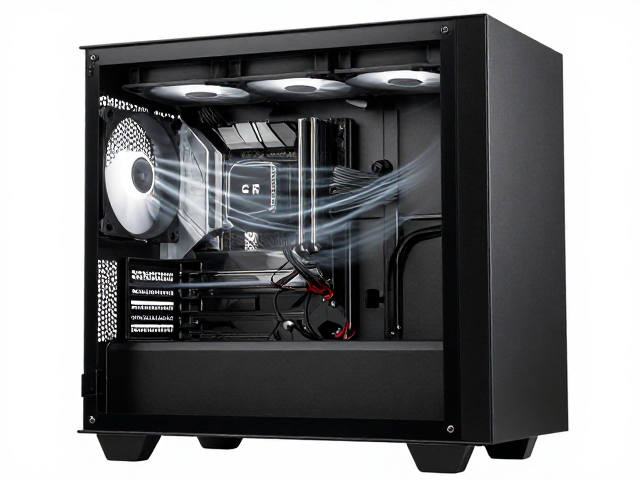

机箱风道的气流动力学优化
有效的风道设计依赖于冷空气进入与热空气排出的路径规划，对于紧凑型APU或SoC主机，通常采用侧进、前进、后出、上出的气流模型。安装机箱时，需确保进风口滤网无遮挡，出风口后方预留至少10厘米的空间，以维持气压平衡。若机箱支持免工具安装，建议优先选择具备防共振橡胶垫的风扇位，减少金属部件因气流冲击产生的低频嗡鸣。
风扇的安装角度需严格遵循气流方向，通常机箱前部及底部为进风，后部及顶部为出风。在APU主板上，CPU风扇应垂直于主板表面安装，确保风压直接覆盖VRM供电模块及CPU散热片。对于SoC设备，由于其发热源分布较为分散，建议采用低转速、大扇叶面积的风扇，利用更大的扫风面积换取更柔和的气流，避免高转速小扇叶风扇产生的尖锐高频噪音。
静音风扇的选择与安装细节

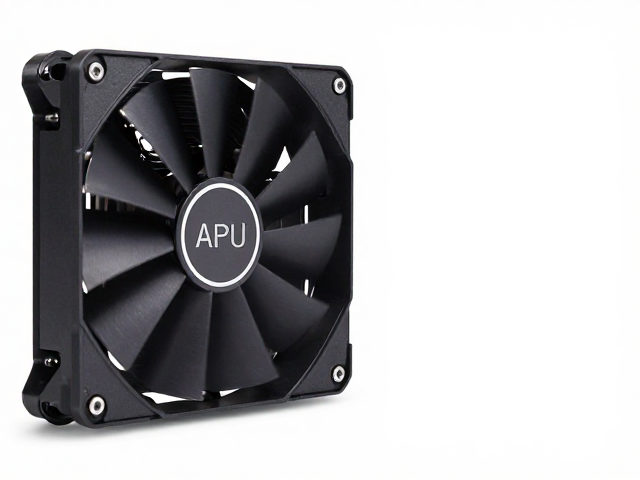

风扇的静音表现主要取决于轴承类型、扇叶几何形状以及电机控制芯片。目前主流的液压轴承（Hydraulic Bearing）或双滚珠轴承在低负载下能提供优异的静音效果，而磁悬浮轴承则在长期运行中保持更好的稳定性。选择风扇时，应关注其标称风量（CFM）与噪音值（dBA）的比值，高风量低噪音的型号能更高效地带走热量，从而允许风扇在更低的转速下运行。
安装过程中，务必使用减震胶钉或硅胶垫圈隔离风扇与机箱支架，这是消除结构传音最直接的手段。接线方面，若主板提供CPU_FAN接口，应优先接入此接口，以便通过BIOS或系统软件监控温度并动态调整转速。对于支持PWM（脉冲宽度调制）的风扇，确保主板跳线设置正确，以实现从200RPM到1000RPM以上的平滑调速，避免风扇始终处于全速运转状态。
BIOS设置与系统级功耗管理
BIOS中的电源管理策略直接影响硬件的基础功耗与发热上限。进入BIOS界面后，可调整CPU的功耗墙（Power Limit）和电流限制，适当降低PL1和PL2数值，能在可接受的性能损耗下显著降低峰值温度。对于APU用户，若不使用高性能游戏，可禁用超频功能，并开启C-State电源管理选项，使CPU在空闲状态下自动降低电压和频率，减少待机发热。
操作系统层面的电源计划同样至关重要。在Windows系统中，选择“平衡”或“节能”模式，限制处理器最大状态为90%-95%，可有效防止CPU瞬间睿频带来的突发热量。同时，禁用不必要的后台服务和高刷新率屏幕输出，减少GPU和内存的持续负载。通过任务管理器定期监控核心温度，若发现某项后台进程异常占用资源，应及时结束，避免无谓的热量产生。
物理维护与长期噪音控制
随着使用时间增加，风扇轴承内的润滑脂可能干涸，灰尘堆积在扇叶边缘会破坏气动平衡，导致震动和噪音增加。建议每半年使用压缩空气罐清理机箱内部，特别是风扇叶片和散热鳍片处的积尘。清理时，按住风扇中心使其固定，避免气流带动风扇高速旋转损坏电机。
检查机箱内是否有松动的线缆，使用扎带将线材整理固定，避免线缆随风叶摆动产生拍打声。若风扇噪音随时间明显增大，在确认散热硅脂未干裂的前提下，可尝试轻微调整风扇角度，观察是否因安装不平导致摩擦。对于老旧风扇，更换为同规格的新型静音风扇是恢复静音环境的有效途径，无需追求顶级性能，只需满足当前散热需求即可。
