芯片安装前的预处理与静电防护
在进行任何微控制器或逻辑芯片的安装之前，工作环境的安全性与洁净度是决定成败的核心变量。操作人员需佩戴接地腕带，确保人体静电释放至指定接地点，避免数千伏的静电电压瞬间击穿CMOS器件的栅极氧化层。工作台面应铺设防静电垫，并使用离子风机消除周围物体表面的静电积聚，同时保持环境湿度在40%-60%之间，过低的湿度会增加静电风险，而过高则可能导致焊锡氧化或板材吸湿变形。
工具的准备需严格遵循规范，推荐使用恒温烙铁，温度设定需根据焊锡丝的成分（如无铅SAC305或含铅63/37合金）进行微调，通常无铅焊料需维持在360°C至380°C之间。助焊剂的选择至关重要，活性适中且残留物低松香型助焊剂能有效降低表面张力，促进焊料流动，同时减少后续清洗的难度。在接触芯片引脚前，需检查引脚是否有氧化、弯曲或短路现象，必要时使用无水乙醇配合无尘布进行清洁，确保焊接界面的纯净。
芯片焊接工艺与热力学控制

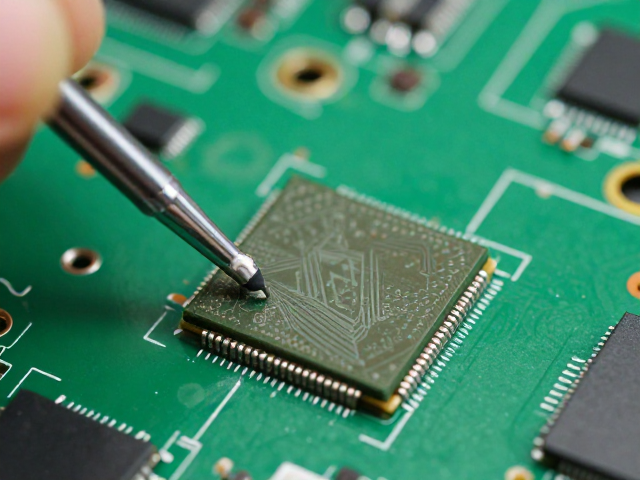

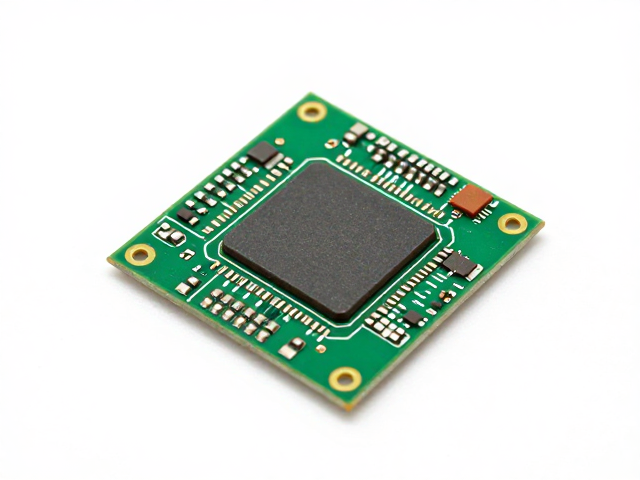

芯片安装过程中，热量的传递与分布直接影响焊点的质量与内部晶格结构。采用热风枪或恒温烙铁进行焊接时，需遵循“预热-焊接-冷却”的热循环逻辑。对于BGA或QFP封装芯片，预热板或热风枪需对PCBA整体进行均匀加热至100°C-150°C，以减小芯片与PCB之间的温差应力，防止因热冲击导致焊盘剥离或基板分层。焊接时，烙铁头需同时接触焊盘与引脚，利用热传导原理使焊锡熔化并包裹引脚，停留时间通常控制在2-3秒内，避免长时间高温导致焊锡中的助焊剂挥发或焊点虚焊。

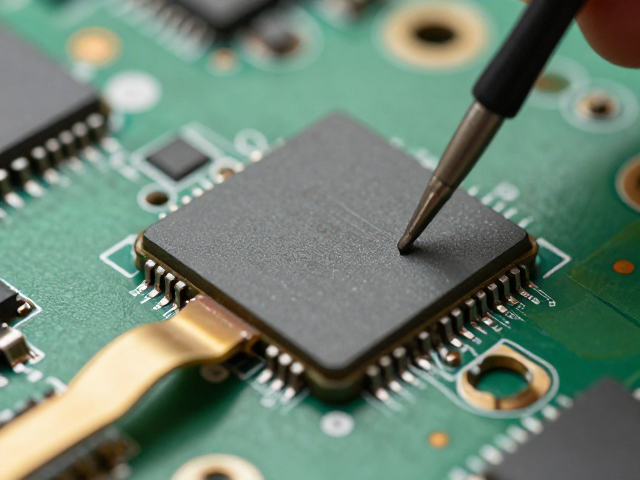

焊接完成后，需立即检查芯片的对位情况，确保引脚与焊盘完全对齐，无偏移或重叠。对于细引脚芯片（如0.5mm间距QFP），建议使用放大镜或显微镜观察引脚侧面，确认焊锡覆盖均匀且无连锡现象。若发现虚焊或冷焊，需使用吸锡线清理多余焊料，重新施加助焊剂后进行补焊。焊接过程中产生的金属互化物（如IMC，Intermetallic Compound）厚度应控制在10-50微米之间，过厚会导致焊点脆性增加，易在后续振动或热循环中断裂。
固件刷写的硬件连接与协议配置
固件刷写依赖于主控芯片与编程器之间的稳定数据通信，正确的硬件连接是确保数据写入成功的前提。不同接口协议（如UART、SPI、I2C、JTAG或SWD）对引脚定义有严格要求，需严格参照芯片数据手册（Datasheet）中的引脚功能定义进行连接。例如，UART刷写需正确连接TX（发送）与RX（接收）引脚，注意电平匹配问题，若主控为3.3V逻辑而编程器为5V逻辑，需增加电平转换电路或使用3.3V编程器，避免过压损坏I/O端口。电源引脚需提供稳定且纹波极低的电压，建议在VCC引脚就近并联0.1μF去耦电容，以滤除高频噪声。
编程软件中的参数配置需与目标芯片的存储器映射及引导加载程序（Bootloader）状态相匹配。波特率、校验位、数据位等通信参数需与芯片内部固化或用户定义的Bootloader设置完全一致。在写入固件前，务必读取芯片ID或唯一标识符（UID），确认编程器已正确识别目标芯片型号及版本，避免因芯片型号误选导致写入错误或芯片锁死。部分芯片需先执行“擦除”命令清除原有数据，确保Flash或EEPROM处于可写入状态，写入过程中需监控电流变化，异常电流波动可能提示连接不稳定或芯片内部故障。
排线断裂的微观检测与修复技术
排线断裂通常发生在弯折处或连接器根部，微观裂纹会导致接触电阻增大或完全开路。修复前需使用万用表的蜂鸣档或毫欧表检测断点位置，对于肉眼可见的断裂，需剪去受损部分，保留足够长度的完好导线。若断点位于连接器内部或无法剪断处，需使用高精度放大镜观察导线绝缘层破损情况，确认铜芯是否氧化或断裂。修复时需使用剥线钳小心去除约2-3mm的绝缘层，避免损伤铜芯，若铜芯已氧化，需用砂纸轻轻打磨至金属光泽。
修复连接需采用点焊或冷压端子技术，确保机械强度与电气导通。对于细排线，建议使用专用排线修复套件或微型压接端子，压接后需进行拉力测试，确保无松动。若使用焊接方式，需使用细尖烙铁头与细焊锡丝，快速完成焊接，避免高温导致绝缘层熔化或相邻引脚短路。修复完成后，需再次进行导通性测试，并观察波形或信号完整性，确保修复后的排线在高频信号传输下无衰减或反射。
修复后的可靠性验证与长期维护
修复后的芯片安装或排线连接需经过严格的功能测试与环境应力测试，以验证其在实际工况下的稳定性。静态测试包括上电自检，确认芯片能正常启动，固件版本正确，所有I/O端口状态符合预期。动态测试需模拟实际工作场景，输入标准信号，监测输出响应时间、精度及稳定性。对于排线修复处，需进行弯折测试，在额定曲率半径内进行多次弯折，观察接触电阻的变化，确保无间歇性断连。
长期维护需建立定期检查机制，关注连接器插拔次数限制，避免频繁插拔导致引脚松动或排线疲劳断裂。在高振动或高湿环境中，建议使用硅胶或环氧树脂对排线修复处及芯片引脚进行点胶固定，增强机械保护与防潮性能。若设备长期运行中出现信号误码率升高或间歇性故障，需重新检查焊点氧化情况及排线绝缘层老化程度，必要时更换全新组件，以确保系统整体的可靠性与安全性。
