焊盘脱落的常见成因与初步诊断
主板上的铜箔焊盘脱落通常源于物理外力冲击或长期高温导致的热应力疲劳。当用户尝试拆卸过大的CPU散热器、移动机箱时发生磕碰，或者主板长期处于高温环境下运行，焊点与PCB基材之间的结合力会逐渐减弱。一旦受到剪切力，覆盖在焊盘上的铜层便会从玻璃纤维基板上剥离，形成肉眼可见的空鼓或完全断裂。这种现象在高频使用的电竞主机或老旧设备中更为常见，因为频繁的插拔和温度变化加剧了材料老化。
在进行任何修复之前，必须使用放大镜或显微镜仔细检查损坏区域的具体形态。需要区分是单纯的焊锡开裂、焊盘边缘微损，还是整块铜箔完全剥离。如果焊盘根部仍然与PCB基材紧密连接，修复难度相对较低；若铜箔已完全翘起或断裂成多段，则需要进行更严密的飞线或铺铜处理。此时应切断主板电源，移除电池，并使用无水酒精清理受损区域，确保表面无氧化层和助焊剂残留，为后续操作提供洁净的基础。
基础修复：飞线连接与绝缘保护

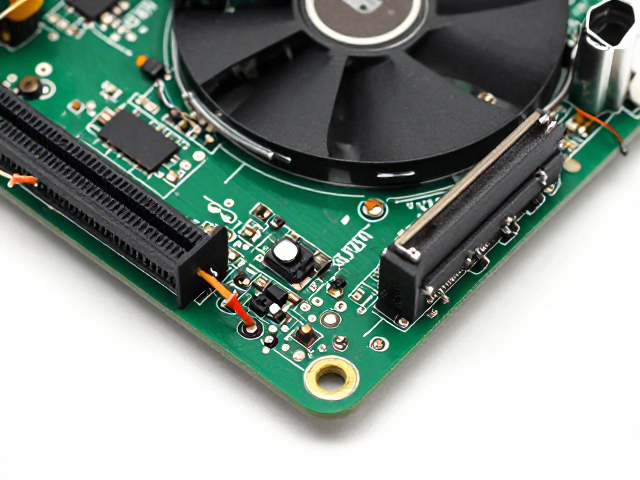

对于焊盘完全脱落但周围走线完好的情况，飞线是最直接且有效的修复手段。选用直径0.1mm至0.3mm的漆包线或细导线，一端焊接至主板内部完好的同色走线节点，另一端则需精准对接至芯片引脚或原焊盘位置。操作时需使用热风枪或高精度烙铁控制温度，避免高温损伤周边元件。飞线路径应尽量短且平直，减少信号传输过程中的阻抗和干扰，特别是在处理高频信号线如内存或PCI-E插槽时，这一点至关重要。
完成电气连接后，绝缘处理是确保主板长期稳定运行的关键步骤。修复区域必须使用快干型环氧树脂胶或专用绝缘漆进行覆盖，防止飞线因震动或热胀冷缩发生移位或短路。在涂抹绝缘材料时，需确保覆盖范围略微超出飞线两端，形成严密的保护层。待绝缘层完全固化后，使用万用表再次检测通断情况和对地阻值，确认无短路或虚焊现象。这一步骤能极大提升修复后的可靠性，避免二次故障。
进阶修复：覆铜板补片与多层焊接

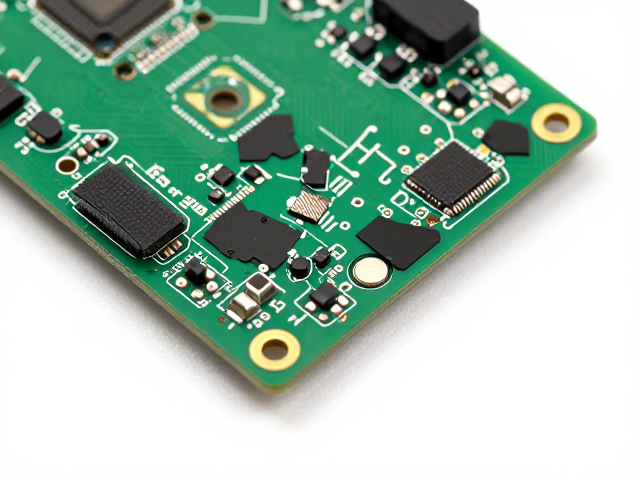

当焊盘大面积脱落或处于多层板的关键信号层时，飞线可能无法满足电气性能要求，此时需采用覆铜板补片法。选取与主板基材颜色、厚度相近的覆铜板，裁剪出略大于脱落区域的形状。使用双面胶或专用胶水将补片固定于受损位置，确保与主板表面平整贴合。随后，通过激光雕刻或精密机械铣削在补片上开出与原焊盘一致的孔位，或直接利用补片作为新的焊接平台。这种方法能恢复原有的机械强度，并提供良好的散热路径。
在补片固定后，需重新进行焊接作业。将原芯片引脚或连接线焊接至补片的铜箔表面。由于补片与主板基材之间可能存在微小间隙，焊接时需使用高流动性助焊剂，确保焊锡能够充分填充缝隙，形成牢固的冶金结合。焊接完成后，再次使用放大镜检查焊点是否饱满、无虚焊。对于关键信号线，建议使用示波器检测信号完整性，确保修复后的电气特性符合原始设计规范。此方法虽操作难度较高，但能实现接近原厂的修复效果。
修复后的稳定性测试与长期维护
修复完成后，主板需经过严格的压力测试以验证修复效果。将主板装入机箱，连接最小系统（CPU、单根内存、显卡），进行多次开机、关机、重启操作，观察是否出现黑屏、花屏或无法识别硬件等故障。随后运行稳定性测试软件，如Prime95或MemTest86，持续运行至少两小时，监控主板温度、电压波动及系统稳定性。若测试过程中出现任何异常，需立即断电检查修复区域是否有过热或虚焊现象。
长期维护方面，建议改善机箱内部风道，降低主板整体工作温度，减少热应力对焊点的影响。避免在主板上放置过重物品，或在拆卸、安装硬件时施加过大的扭力。对于高频使用的主板，可考虑在关键部位增加导热硅胶垫，辅助散热，延长焊点寿命。通过科学的维护和使用习惯，即使经过修复，主板也能保持较长时间的稳定运行，延长设备整体使用寿命。
