触摸屏信号干扰与热管理耦合机制分析
触摸屏在长时间高负载运行下产生的局部高温，会直接导致触控IC内部偏置电流漂移，进而引发坐标采样频率不稳定或断触现象。当模组表面温度超过特定阈值，玻璃盖板下的ITO导电层电阻值会发生非线性变化，这种物理特性的改变使得主控芯片难以通过常规滤波算法完全消除噪声，从而表现为灵敏度下降或误触。
解决这一问题的核心在于理解热量传导路径对信号完整性的影响。传统设计中，散热材料往往独立于触控层之外，导致热量积聚在触控IC与屏蔽罩之间。优化思路需将散热结构与信号屏蔽层进行一体化考量，通过高导热系数的界面材料降低热阻，同时利用金属屏蔽罩作为主要热源导出介质，从物理层面减少高温对触控信号线的电磁干扰。

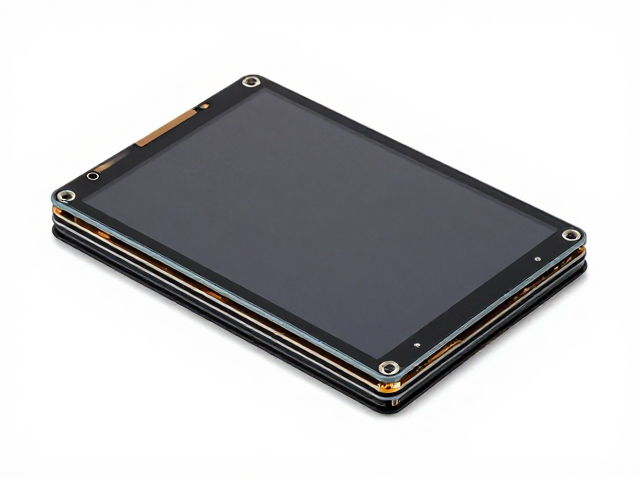

一体化显示模组的层叠结构优化策略
在层叠结构设计上，采用全贴合工艺能够显著减少空气层带来的热缓冲效应，使热量能更快通过背光模组或边框结构散发。通过调整触控传感器（如On-Cell或In-Cell）与OLED像素阵列的间距，可以在保证光学透过率的同时，预留出国标规定的最小散热间隙。这种微观结构的优化有助于建立均匀的热分布场，避免热点集中在触控区域。
此外，屏蔽层的材质选择与接地处理对抑制热致干扰至关重要。使用高导电率且热稳定性好的金属材料作为屏蔽层，并确保其与大地的低阻抗连接，可以有效吸收因温度变化产生的静电荷。在多层PCBA布局中，将触控驱动芯片远离热源中心，并通过差分信号线设计降低共模干扰，是提升模组在高温环境下稳定性的关键工程手段。
动态功耗管理与主动温控算法
触控系统的功耗管理不应孤立存在，而需与显示驱动单元的功耗状态进行联动。在检测到屏幕亮度降低或用户无操作时，系统应自动降低触控扫描频率，从而减少触控IC的静态功耗和发热。这种动态调整机制通过软件层面的策略，从源头控制热量产生，避免模组在待机或低负载状态下因持续高频扫描而过热。
主动温控算法则需要建立基于温度传感器的反馈闭环。当传感器检测到模组局部温度接近临界值时，算法应实时调整触控增益参数，降低信号放大倍数以牺牲部分灵敏度换取稳定性，同时优化滤波窗口宽度以滤除高频热噪声。这种自适应调节机制确保了在不同环境温度和使用场景下，触摸屏都能维持可接受的响应速度和准确性。
材料热学特性与界面工程应用
高导热硅胶垫和相变材料在触控模组与金属中框之间发挥着关键的热桥作用。选择具有低热阻和高介电强度的界面材料，能够在保证电气绝缘的同时，高效将触控IC产生的热量传导至散热结构。材料的热膨胀系数（CTE）需与周围组件匹配，防止因温度变化引起的机械应力导致触控层变形或接触不良。
表面处理工艺对热辐射效率亦有显著影响。在屏蔽罩或散热片表面采用高发射率的涂层处理，可以增强模组的红外辐射散热能力。通过优化表面微观结构，增加有效辐射面积，提升被动散热效率。这种材料层面的精细化工程，结合严密的层压工艺，确保了模组在长期工作过程中热性能的稳定性。
