拆解前的风险评估与静电防护准备
在启动任何电子整机的拆解流程前，必须建立严密的静电放电（ESD）防护体系，这是防止内部精密元件因瞬时高压击穿而失效的基础防线。操作人员在接触设备内部组件前，需佩戴经过校准且电阻值符合IEAST 61340-5-1标准的防静电手环，并确保手环扣紧且接地线连接可靠。工作台表面应铺设防静电桌垫，并定期使用表面电阻测试仪验证其接地性能，确保静电荷能迅速导入大地，避免电荷积聚对CMOS芯片或微控制器造成不可逆损伤。
环境控制是降低短接风险的关键环节，作业区域的温湿度需维持在标准范围内，通常建议温度控制在20-25摄氏度，相对湿度保持在40%-60%，以减少静电产生并防止金属部件氧化。拆解过程中使用的工具必须具备绝缘手柄，螺丝刀、镊子等金属工具尖端应加装绝缘套管，严禁使用带有磨损或缺损绝缘层的工具操作。对于高价值或高灵敏度设备，建议在防静电袋中完成初步检测与部件分离，确保每一颗电容、电阻及集成电路在移动过程中均处于受控状态，从源头切断因环境因素导致的隐性短路路径。
内部结构识别与防短接关键点确认
深入设备内部进行拆解时，需严格遵循主板布局逻辑，重点识别电源管理单元、主板主控芯片及存储模块周边的电容阵列与飞线连接点。这些区域通常分布着密集的贴片元件，极小的间距极易因操作不当导致相邻焊点桥接。操作时需使用放大镜或工业显微镜观察元件极性标识，特别注意电解电容的正负极方向及钽电容的耐压标识，误装或反接是引发瞬间大电流短接的主要诱因。对于多层主板，需仔细检查层间过孔（Via）是否有虚焊或连锡现象，这些隐蔽缺陷在通电瞬间可能表现为间歇性短路。
连接器与线束的处理是防短接的核心环节，排线插座（FPC/FFC）在拆卸时需先释放锁扣再垂直拔出，严禁强行撬动导致针脚弯曲或断裂，弯曲的针脚极易在组装时与其他金属外壳或接地层接触引发短路。对于带有屏蔽罩的射频模块或电源芯片，拆卸螺丝时需记录原始扭矩与顺序，避免因受力不均导致屏蔽罩变形后与内部元件接触。所有拆下的螺丝、垫片需按原始位置分类存放，防止细小金属异物遗留于主板表面，这些异物在后续组装中可能成为连接不同电位节点的导体，导致灾难性的短路事故。
外壳机械应力分析与挤压风险规避

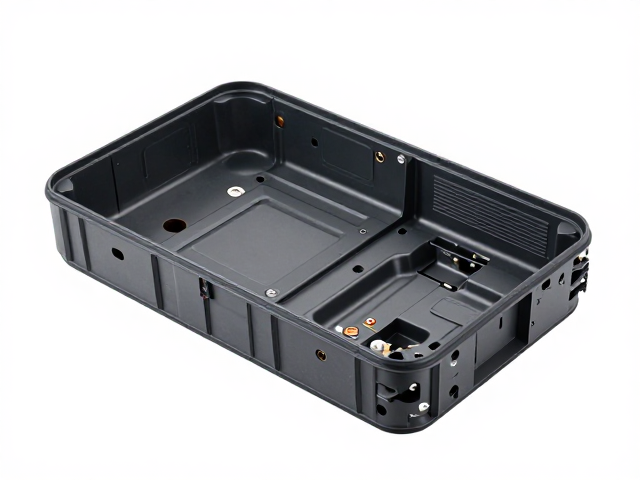

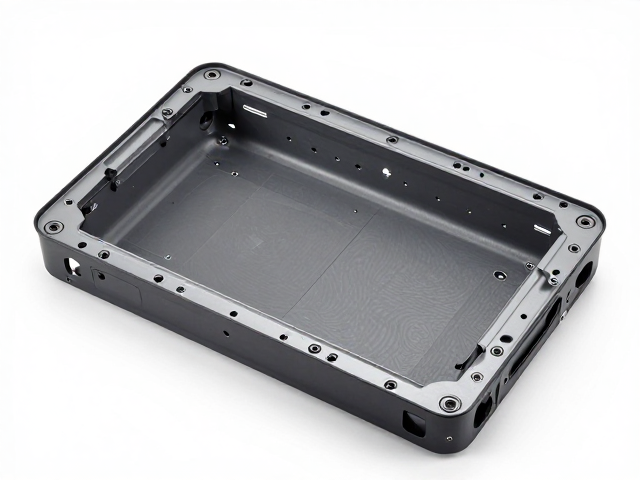

外壳拆解过程中，卡扣与螺丝固定点的应力分布会随老化产生变化，强行撬动可能导致塑料卡脚断裂或金属边框变形，变形后的外壳在重新组装时会对内部主板产生持续的机械挤压应力。这种应力不仅会破坏主板的PCB基材，导致内部铜箔断裂或焊点脱焊，还可能挤压电池、电容等带有内部极板的元件，造成内部结构错位引发内短路。操作时需使用专用的塑料撬棒沿接缝均匀施力，配合加热枪对粘合处进行适度软化，严禁使用金属工具直接撬压外壳边缘，以保护外壳结构的完整性。
对于采用一体化金属机身或高强度工程塑料的设备，需特别注意散热模组与外壳的贴合情况。导热硅脂老化或散热垫压缩失效可能导致主板与外壳直接接触，在设备受到外力冲击或组装过紧时，金属外壳可能像模具一样挤压主板上的元件。拆解时需检查主板与外壳之间的绝缘泡棉、定位柱是否完好，缺失或破损的绝缘件会失去隔离作用，使高压元件直接接触接地外壳。组装前需重新确认绝缘垫片的位置与厚度，确保主板与外壳之间存在符合设计规范的气隙或缓冲层，彻底消除因机械挤压导致的接触性短接隐患。
