热界面材料的气泡成因与微观结构分析
高功耗芯片在运行过程中会产生大量热量，若散热模组与芯片表面之间存在空气间隙，空气的热导率极低，会形成严重的热阻瓶颈。导热垫作为填充介质，其核心作用是替代空气，建立从芯片到散热器的高效热传导路径。气泡和空隙的存在直接破坏了材料的连续性，导致局部热点无法有效扩散，进而引发芯片降频甚至硬件损坏。在微观层面，气泡表现为高分子材料内部的空洞，这些空洞不仅降低了有效散热面积，还会在长期热循环中因应力集中导致材料变形或分层。

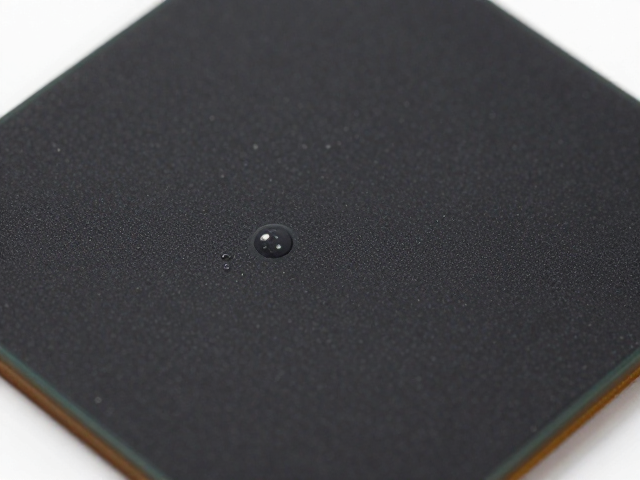

安装过程中常见的气泡来源主要包括材料本身含气、涂覆或铺设时的卷入空气，以及贴合时排气不充分。导热垫在生产过程中若固化不完全或储存环境不当，可能残留挥发性物质形成微孔。而在安装环节，如果操作者未采用正确的施压或滑动技巧，材料表面与芯片或散热器之间会像“盖章”一样瞬间封闭，将空气困在内部。对于高密度封装或大面积芯片，边缘效应尤为明显，空气容易在中心区域积聚，形成肉眼可见的宏观气泡或微观空隙，严重影响整机的热性能表现。
安装前的表面处理与材料预处理规范
确保接触面的绝对清洁是消除气泡的第一道防线。任何灰尘、油污或氧化层都会阻碍导热垫与基材的紧密贴合，形成额外的隔离层。操作时需使用无水乙醇或高纯度异丙醇配合无绒擦拭纸，对芯片封装表面及散热器底座进行单向擦拭，严禁来回摩擦以免将污垢推入缝隙。待溶剂完全挥发后，需通过强光手电侧视检查，确保表面无颗粒残留且呈现均匀哑光状态。对于经过多次拆装的老化硅脂残留，需使用专用清洁剂彻底清除，避免旧介质与新导热垫发生化学排斥或物理粘连不均。

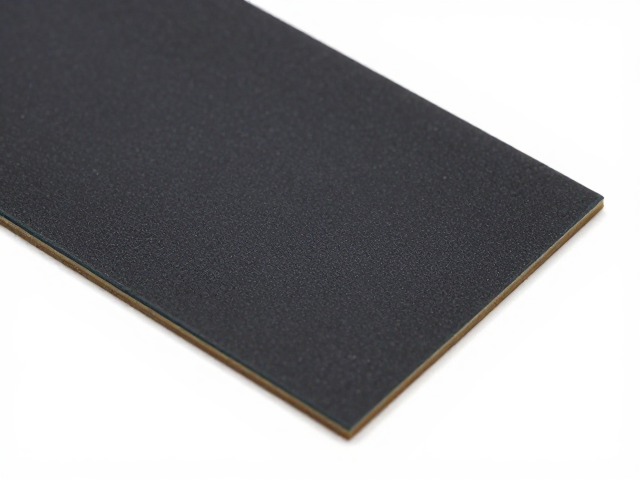

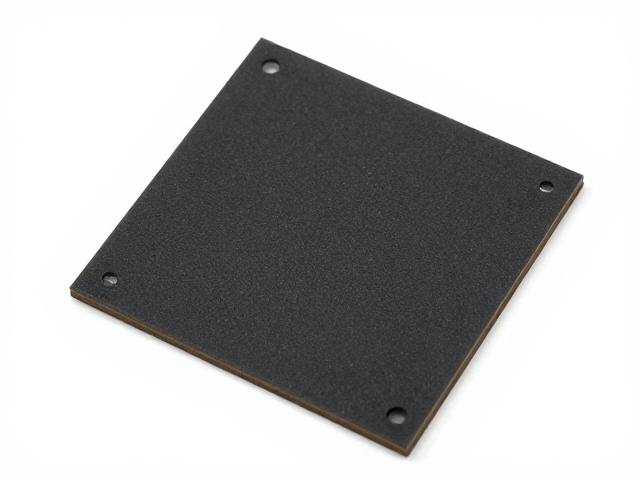

导热垫在安装前需进行适当的物理预处理以激活其粘性并释放内应力。部分高性能导热垫含有硅胶基体，在低温环境下会变硬，建议在室温（20-25℃）环境中静置至少30分钟，使其恢复最佳柔韧性。若导热垫带有离型膜，需确认双面离型膜的类型，某些高粘性产品需保留单面离型膜直至贴合前一刻。对于大面积导热垫，可轻轻揉搓表面以打破内部高分子链的僵持状态，这有助于在贴合时更好地流动并填充微观不平处。切勿使用尖锐工具切割导热垫，以免破坏材料结构或产生碎屑污染接触面。
标准化贴合手法与排气操作技巧
正确的贴合手法能最大程度减少空气卷入。推荐采用“滑动嵌入法”而非垂直按压法。将导热垫放置在芯片表面后，手持材料边缘，以约30-45度的角度轻轻滑动，使材料像“铺地毯”一样自然覆盖芯片表面，利用滑动过程中的剪切力将空气向前推挤排出。对于无法滑动的场景，可从芯片一侧边缘开始，逐步向另一侧推进，同时用手指或塑料刮板轻轻施压，引导空气从非接触侧溢出。整个过程应保持动作缓慢且连续，避免快速拍打或垂直下压，这种动作会像打气筒一样将空气压缩进材料内部形成顽固气泡。
在贴合过程中，需特别注意芯片引脚周围及边缘区域的排气。这些区域因结构限制，空气容易滞留。可使用软质塑料刮板或专用的导热垫安装工具，从中心向边缘呈放射状轻轻推压，观察气泡移动轨迹，确保其被完全挤出。对于带有保护盖板的模组，在安装盖板前，再次检查导热垫与芯片的贴合情况，如有微小气泡可用细针尖轻轻刺破并按压闭合，但需确保无异物进入。对于极高平整度要求的场景，可借助真空贴合设备或真空室进行辅助排气，通过降低环境气压使材料内部气体膨胀溢出，从而获得近乎零空隙的贴合效果。
固化压力控制与最终质量检测验证
施加适当的压力有助于导热垫分子间排列紧密，消除微观空隙。不同材质导热垫对压力的耐受度不同，硅胶基导热垫通常需施加5-10 N/cm²的均匀压力，而石墨烯或金属基复合材料则需参考具体规格书，避免过压导致材料破裂或挤出。使用扭矩螺丝固定散热器时，应遵循对角线顺序逐步拧紧，确保压力均匀分布，防止因受力不均导致导热垫一侧过薄、另一侧过厚而产生空隙。压力保持时间通常为30-60秒，待材料初步定型后再进行后续组装步骤。

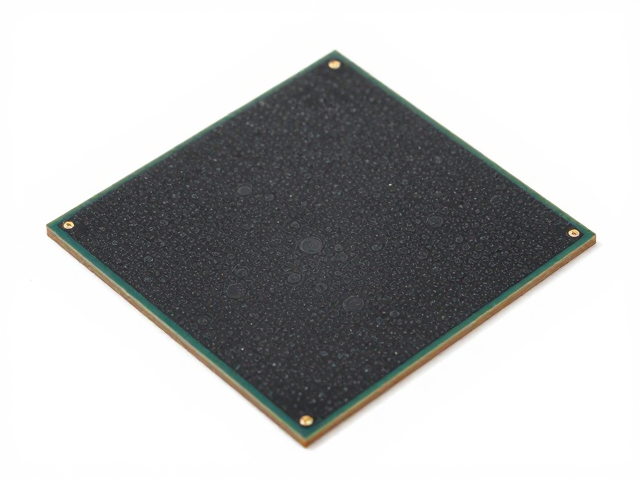

安装完成后，需通过目视与仪器检测验证贴合质量。目视检查应在背光环境下进行，观察导热垫边缘是否有材料溢出或内部是否有明显黑点（气泡）。对于高精度要求的应用，可使用红外热成像仪在低功耗状态下扫描芯片表面，若发现局部温度异常高于周围区域，可能存在气泡导致的热阻异常。在极端情况下，可使用X射线检测技术观察内部结构，确认无宏观空洞。若发现严重气泡，必须立即拆除重装，严禁在存在明显空隙的情况下强行运行高负载任务，以免因散热失效导致永久性硬件损伤。
