热界面材料的热阻瓶颈与铜基底的优势
在高性能计算设备与高功率密度电子系统中，热量积聚往往成为限制性能释放的核心瓶颈。传统的单一硅垫材料虽然具备优异的压缩性与电气绝缘特性，但其固有的导热系数上限通常难以突破 15 W/m·K 的区间，在面对芯片热点密集分布的场景时，热量难以快速横向扩散，导致局部温度骤升。引入铜片作为辅助导热结构，能够利用铜材料高达 400 W/m·K 左右的卓越导热性能，构建起高效的横向热扩散路径。这种组合并非简单的堆叠，而是通过优化热流路径，将原本集中在接触面的点状热源迅速转化为面状热源，从而显著降低整体热阻，为后续的热量导出奠定基础。
铜片与硅垫的搭配使用，本质上是对热传导机制中“纵向传导”与“横向扩散”的互补优化。硅垫负责填充芯片与散热器底座之间的微观空隙，确保接触界面的紧密贴合，减少因空气间隙产生的接触热阻；而嵌入或贴合的铜片则利用其高导热密度，将硅垫未能立即导出的热量快速向四周扩散。这种结构特别适用于那些发热密度极大、且对厚度有严格限制的应用场景。通过铜片的“热均温”效应，可以有效避免芯片表面出现因散热不均导致的局部过热死区，使得整个封装模块的温度分布更加均匀，提升了系统的稳定性与长期运行的可靠性。
界面接触优化与组装工艺的关键细节
在实际工程应用中，硅垫与铜片的结合效果高度依赖于界面的处理工艺与组装精度。铜片表面若存在氧化层或油污，会极大削弱其导热效率，因此通常需要对铜片表面进行严格的清洁或镀锡、镀镍处理，以增强与硅垫或散热器的结合力。同时，硅垫的压缩形变特性会直接影响最终的热性能表现，过大的压缩率可能导致硅垫破裂或失效，而压缩不足则无法填补微观不平。因此，在组装过程中，需要精确计算硅垫的厚度公差与铜片的平整度，确保在施加预紧力后，硅垫能保持适度的压缩率，同时铜片能与硅垫形成无气泡、无空隙的紧密贴合，避免形成额外的空气隔热层。

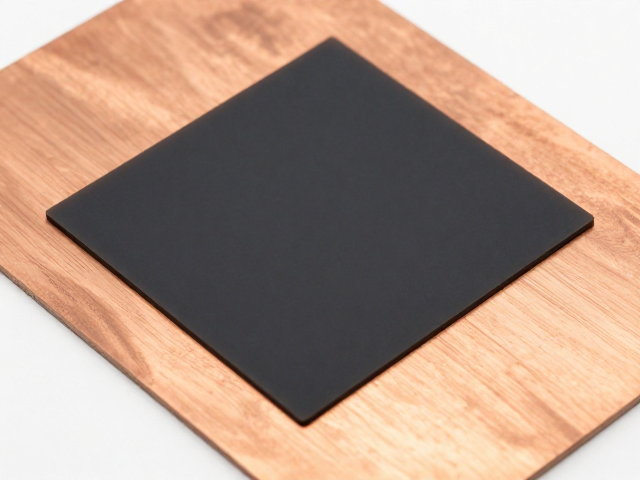

此外，铜片与硅垫的几何形状设计也是提升散热效率的关键变量。为了最大化利用铜的横向导热优势，铜片的面积通常设计得略大于芯片发热区，或者采用在硅垫内部嵌入铜箔网格的结构。这种设计使得热量在通过硅垫纵向传导的同时，能迅速通过铜结构向四周蔓延，再由散热器整体带走。在动态负载变化的场景下，这种结构能更快地响应温度波动，防止瞬时高温对敏感元器件造成冲击。组装时还需注意避免铜片边缘对硅垫造成机械切割或应力集中，以免在长期热循环中导致材料疲劳失效，确保连接界面的长期机械完整性。
典型应用场景与实测数据表现
在数据中心的高性能GPU服务器中，这种组合方案已被广泛验证其有效性。以某些主流架构的图形处理单元为例，在满载状态下，核心热点温度会迅速攀升。采用高导热硅垫（导热系数约 12-15 W/m·K）配合定制厚度的无氧铜片（厚度通常为 0.2-0.5mm）进行辅助散热，实测显示芯片表面最高温度可比纯硅垫方案降低 3-5°C。这一温差在临界温度控制中具有决定性意义，因为它直接影响了设备的降频策略触发阈值，从而提升了持续高负载下的计算吞吐量。铜片的加入使得热量分布更均匀，减少了因局部热点导致的性能波动。
除了服务器领域，工业控制设备中的大功率驱动模块也是该方案的主要应用场景。这些模块通常工作在高温、高湿且震动较大的环境中，对散热材料的机械稳定性和导热持久性要求极高。通过高导热硅垫与铜片的组合，不仅能提供优异的导热路径，硅垫本身的绝缘与缓冲特性还能保护脆弱的电子元件免受机械应力损伤。在长期老化测试中，这种组合结构表现出良好的尺寸稳定性，未出现明显的导热性能衰减或界面分层现象，证明了其在严苛工况下维持高效散热的能力，为设备在极端环境下的稳定运行提供了坚实的热管理支持。
