HDMI接口物理结构与信号完整性基础
HDMI接口内部包含19个引脚，负责传输差分数据信号、时钟信号及辅助控制信号。高频数字信号在传输过程中会受到传输线效应的影响，当信号频率超过一定阈值时，阻抗不匹配会导致信号反射和衰减。高质量的HDMI线材通常采用双绞线结构并包裹铝箔屏蔽层，以减少电磁干扰对差分对信号的破坏。接口内部的镀金触点若氧化或磨损，会增加接触电阻，导致高频信号损耗，进而引发画面闪烁或黑屏现象。
在改装或定制场景中，接口的物理对齐精度至关重要。工业级HDMI母座通常采用全金属屏蔽外壳，通过多点焊接固定于PCB板上，这种结构能有效提供接地回路，降低共模噪声。相比之下，低成本塑料外壳接口往往屏蔽效能不足，且固定方式多为点焊或卡扣，容易因机械应力导致引脚松动。信号完整性的核心在于保持差分线的等长和阻抗连续性，任何物理结构的变形或材质劣化都会破坏这一平衡，因此改装件的设计必须严格遵循原始电路板的走线规范。
导热垫选型逻辑与热阻计算
电子元件在运行时会产生热量，导热垫的作用是填补芯片与散热器之间的微观空隙，替代空气形成热传导路径。空气的热导率极低，约为0.026 W/m·K，而硅橡胶基导热垫的热导率通常在0.5至3.0 W/m·K之间。选型时需关注两个关键参数：热阻值（Thermal Resistance）和压缩率。热阻越低，散热效率越高；压缩率决定了导热垫在受压后的厚度变化，过高的压缩率可能导致安装后间隙不足，过低的压缩率则可能因接触不良导致热阻激增。
实际应用中，导热垫的厚度选择需根据散热片高度与芯片表面平整度进行精确计算。例如，若某主控芯片表面与散热片理论间隙为1.5mm，考虑到PCB焊接公差及外壳装配间隙，实际安装间隙可能波动在1.2mm至1.8mm之间。此时应选用标称厚度为1.5mm、压缩率不低于30%的导热垫，以确保在最大间隙下仍能形成有效接触。此外，导热垫的硬度（Shore 00）会影响接触压力分布，较软的材料能更好地填充不规则表面，但过软可能导致长期压缩永久变形，因此需根据具体工况选择适中硬度的材料。
改装件结构设计与信号屏蔽优化
定制改装件的核心在于通过物理结构增强信号屏蔽效果并优化机械稳定性。一种常见的改进方案是使用高导电性的金属屏蔽罩替代原有的塑料固定件。屏蔽罩需与HDMI接口的外壳形成360度紧密接触，并通过低阻抗路径连接至设备主板的地线平面。这种设计能显著抑制外部电磁干扰进入差分信号线，同时防止内部高频信号向外辐射造成对其他电路的干扰。屏蔽罩的材质通常选用镀镍铜或不锈钢，兼顾导电性与机械强度。
在结构固定方面，改装件需解决传统接口在频繁插拔中容易松动的问题。采用侧向卡扣与底部螺丝双重固定的设计，能有效分散插拔力，减少引脚受力。此外，改装件内部可增加绝缘隔离柱，防止不同电位之间的意外短路。对于高密度接口，还需注意信号引脚与屏蔽罩之间的绝缘距离，确保符合安规要求的最小爬电距离和电气间隙。合理的结构设计不仅能提升信号质量，还能延长接口的使用寿命，减少因机械故障导致的连接中断。
安装工艺与散热界面处理

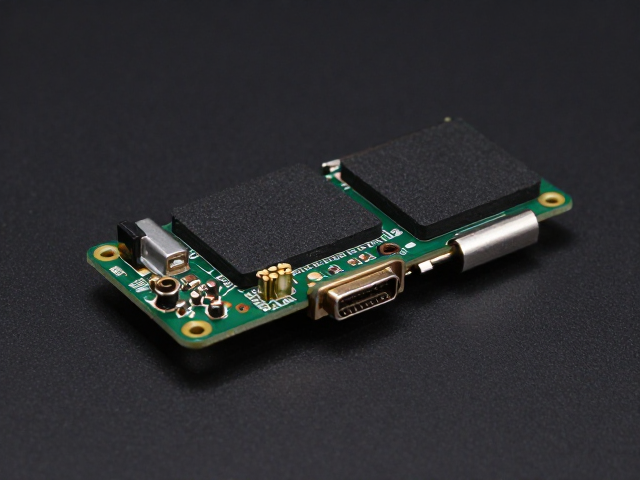

安装过程中，导热垫的贴合质量直接影响散热效果。操作前需清洁芯片表面及屏蔽罩接触面，去除氧化层、旧导热材料残留及油污。使用高纯度异丙醇配合无尘布擦拭，确保表面洁净干燥。导热垫撕去保护膜后，应一次性精准放置，避免反复调整导致材料表面沾附灰尘或产生气泡。气泡会形成绝热层，显著降低局部散热效率，因此需检查贴合状态，确保无明显空隙。
对于屏蔽罩的安装，需确保其与HDMI接口外壳及主板地线的接触面平整无异物。若使用导电导热垫作为中间介质，需精确控制厚度，避免过厚导致屏蔽罩无法完全贴合或过薄导致接触不良。固定螺丝的扭矩需适中，过紧可能导致PCB变形或屏蔽罩变形，影响信号完整性；过松则无法保证良好的电气连接。安装完成后，可通过肉眼检查屏蔽罩与接口边缘的缝隙，确保无明显错位或松动，必要时使用绝缘胶带对非信号区域进行辅助固定，防止异物侵入。
