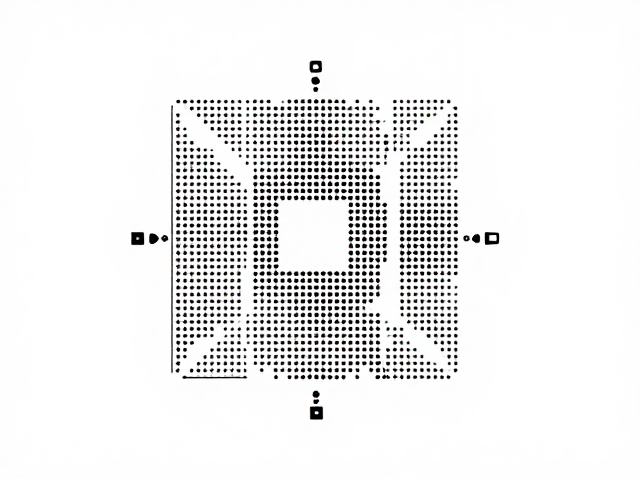

主板点位图的核心价值与读取逻辑
主板点位图是硬件维修与底层调试的底层数据源，它详细记录了电路板上每一个焊盘、测试点以及芯片引脚的电气连接关系。对于维修人员而言，点位图并非简单的线路示意图，而是带有精确坐标信息的电气地图，能够直观展示信号在PCB层间的走线路径及网络名称。通过解析这些网络名称，技术人员可以快速定位故障节点，判断是开路、短路还是信号异常，从而避免盲目测量导致的误判。
读取点位图需要结合原理图与PCB布局进行交叉验证，因为单纯的点位图往往只标注网络名和坐标，缺乏电气特性描述。在实际操作中，技术人员需识别出主控芯片、电源管理IC以及关键接口芯片的引脚定义，再对照点位图中的Trace（走线）走向，追踪信号的去向。这种基于数据驱动的分析方法，能显著缩短故障排查周期，特别是在处理多路供电或高速信号线问题时，精准的点位定位能直接决定维修方案的有效性。

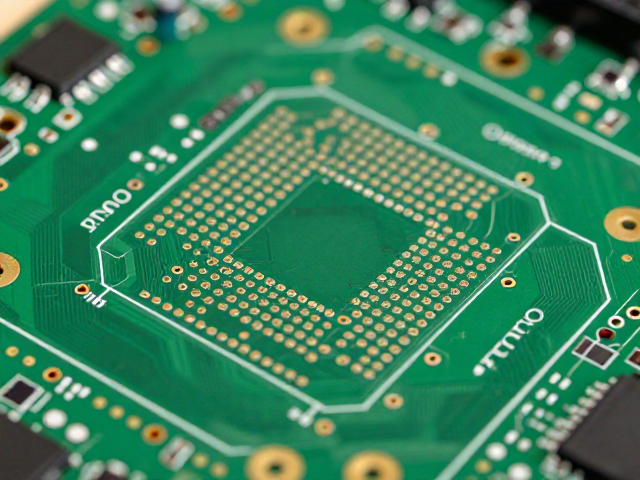

焊盘氧化处理与清洁工艺标准
焊盘表面的氧化层、助焊剂残留以及灰尘污染会直接导致焊接时的润湿性下降，进而引发虚焊或冷焊现象，影响电气连接的稳定性。清洁工作通常使用高纯度（99.9%以上）无水乙醇配合超声波清洗机或专用清洗刷进行，对于顽固污渍，可辅以稀释的弱碱性清洗剂，但必须严格控制浸泡时间，防止腐蚀PCB基材或破坏阻焊层。
清洁后的焊盘需经过显微镜检查，确保表面呈现均匀的金属光泽，无肉眼可见的水渍或颗粒残留。在重新植球或更换芯片前，若焊盘存在轻微氧化，可使用细砂纸或专用打磨条轻轻打磨至露出新鲜铜层，随后立即进行清洗和烘干。这一过程必须严格遵循防静电规范，操作人员需佩戴防静电手环，工作台铺设防静电桌垫，确保环境湿度控制在40%-60%之间，以防止静电击穿敏感元器件或吸潮导致后续焊接缺陷。

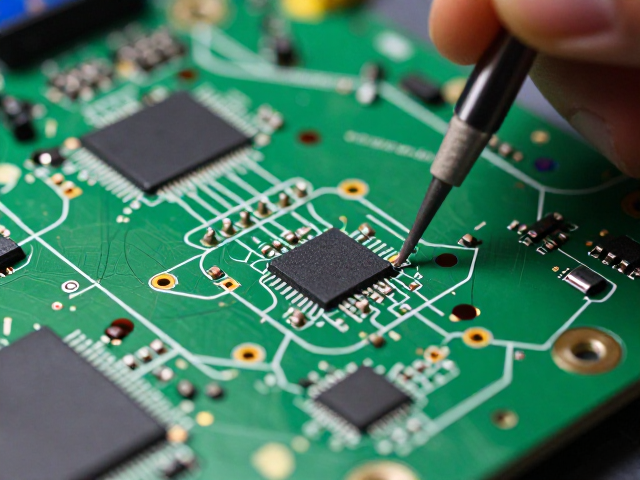

精密焊接工具选择与环境控制
精细焊接操作高度依赖工具的热性能与稳定性，热风枪需具备精准的温度与风量调节功能，通常推荐使用带有红外测温反馈或高精度PID温控系统的设备，以确保加热均匀且温度曲线可控。烙铁头应选择经过特殊涂层处理、导热效率高的型号，如等离子烙铁头或含铑合金头，以延长使用寿命并保持热传导效率，同时需配备合适尺寸的刀头或马蹄头，以匹配不同封装芯片的热容需求。
操作环境的无尘等级与温度控制对焊接质量有着决定性影响。建议在恒温恒湿的工作室中进行精密焊接，环境温度维持在20-25摄氏度，相对湿度保持在45%-55%，以减少空气对流对热场的影响。同时，工作台需配备高质量的排烟净化系统，及时排出焊锡烟雾中的有害颗粒，保护操作人员呼吸系统的同时，保持视野清晰，避免因烟雾遮挡导致的操作失误或焊点外观检查失误。
植球与BGA封装焊接技巧
BGA（球栅阵列）封装芯片的焊接是主板维修中的高难度环节，其核心在于锡球的均匀分布与焊点的共面性。在进行植球前，需使用锡膏（Solder Paste）配合钢网（Stencil）进行印刷，钢网的开口尺寸需根据锡球直径精确匹配，通常开口直径比锡球直径小10%-20%，以形成适当的锡量。印刷过程中需保持钢网与PCB的平行，刮刀角度控制在45-60度，确保锡膏填充均匀且无连锡或缺锡现象。
加热曲线的设计需严格遵循无铅或含铅焊料的标准Profile，预热阶段缓慢升温以激活助焊剂并平衡板温，活性阶段快速达到液相线温度，保温阶段则需足够的时间以消除应力。使用热风枪时，风向应垂直于PCB表面，覆盖整个芯片区域，避免局部过热导致锡球塌陷或PCB翘曲。焊接完成后，需通过X-Ray检测内部焊点的填充率及空洞情况，确保电气连接的可靠性，肉眼检查仅能作为初步判断依据。
飞线修复与断线连通操作
当PCB走线因物理损伤或腐蚀导致断路，且无法通过原路径修复时，飞线（Jumper Wire）成为恢复电路连通性的有效手段。操作时需使用直径0.1-0.2mm的漆包线或细铜丝，剥去两端绝缘层后，将一端牢固焊接至断点一侧的焊盘，另一端延伸至断点另一侧的测试点或焊盘。焊接过程中需严格控制热量，避免高温损伤周边元器件或使焊盘脱落，建议使用恒温烙铁配合细尖头进行微焊。
飞线完成后，必须进行严密的绝缘处理，防止与其他网络发生短路。通常使用热熔胶、绝缘漆或专用封装胶对飞线进行包裹固定，确保其在后续组装或使用过程中不会因震动或挤压而松动。此外，需使用万用表蜂鸣档对飞线路径进行通断测试，确认电阻值接近于零，并检查相邻网络是否存在隐性短路，确保修复后的电路逻辑符合原始设计规范，不影响整体信号完整性。
