芯片级维修前的环境与工具准备

精细焊接操作对静电防护和恒温环境有着严苛要求,维修人员需配备防静电手环、防静电桌垫以及高精度恒温热风枪,普通家用工具难以应对BGA封装芯片的热应力控制。烙铁头需选用细尖刀头或马蹄头,配合含银3%以上、熔点183℃的无铅焊锡丝,确保焊点流动性与结合力符合工业标准。

清理工作台面是避免虚焊的关键步骤,使用无水乙醇清洗主板焊盘区域,去除氧化层与陈旧助焊剂残留。准备高粘度助焊膏用于增加焊锡附着性,同时检查显微镜或放大镜的光源角度,确保在观察BGA芯片底部锡球时无阴影遮挡,这是判断焊点饱满度的基础视觉条件。

故障定位与拆焊旧芯片

游戏读取失败常由存储芯片或主控芯片内部数据损坏或引脚虚焊引起,需通过万用表检测供电电压是否稳定,排除电源管理模块故障后,锁定疑似故障的IC芯片。使用热风枪配合预热台,设定温度区间在350℃至380℃之间,均匀加热芯片表面,避免局部过热导致PCB板层剥离或周边元件受损。

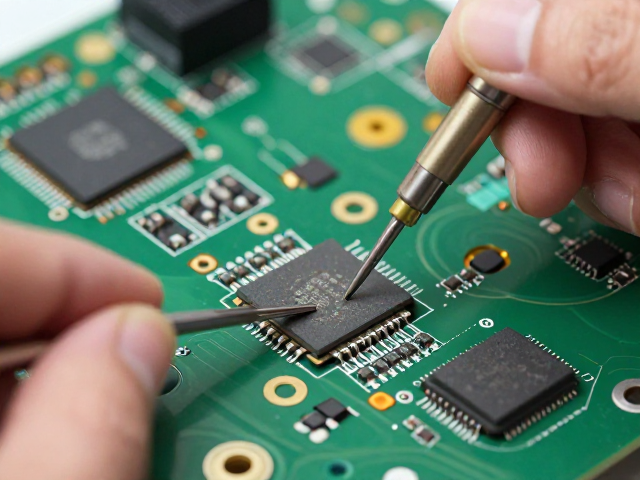

当助焊膏开始冒烟并呈现液态光泽时,轻轻用镊子试探芯片活动性,确认焊锡完全熔化后即可垂直向上取下芯片。拆下的芯片需立即放置在防静电泡沫上,使用吸锡线和细烙铁清理焊盘上的旧锡,确保焊盘平整无连锡,为后续植球或重新焊接提供洁净的接触面。

植球与预焊接处理

若芯片引脚完好但出现接触不良,需进行重新植球处理,使用植球网对准芯片焊盘,放置规定尺寸的锡珠,通常主流游戏主机存储芯片采用0.3mm至0.4mm规格的锡珠。将主板置于预热台,设定温度300℃左右,缓慢升温使锡珠熔化并与焊盘结合,冷却后使用放大镜检查锡球是否圆润、无粘连或缺失。

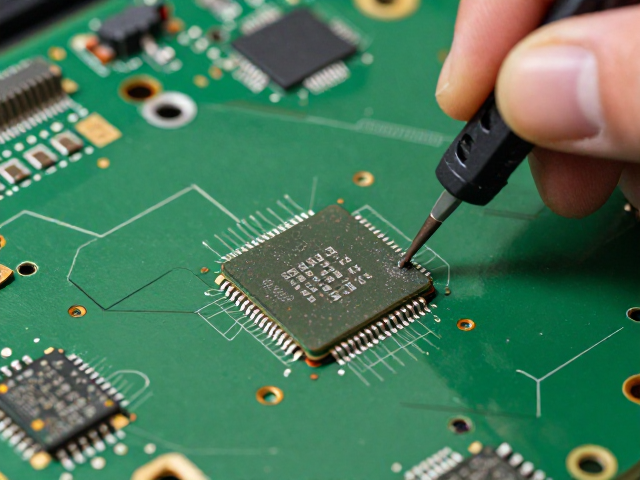

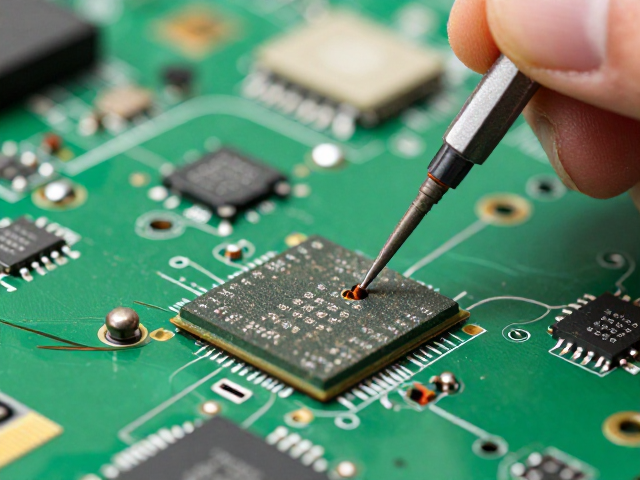

对于主控芯片,若引脚无损坏,可直接进行返修焊接。在焊盘上涂抹少量助焊膏,使用烙铁沾取微量焊锡,以“点焊”方式在每个焊盘上均匀铺锡,注意控制锡量,避免焊锡堆积导致相邻引脚短路。此步骤要求手稳眼准,锡面应呈现光滑的圆锥状,这是保证电气连接可靠性的物理基础。

芯片回焊与热风定型

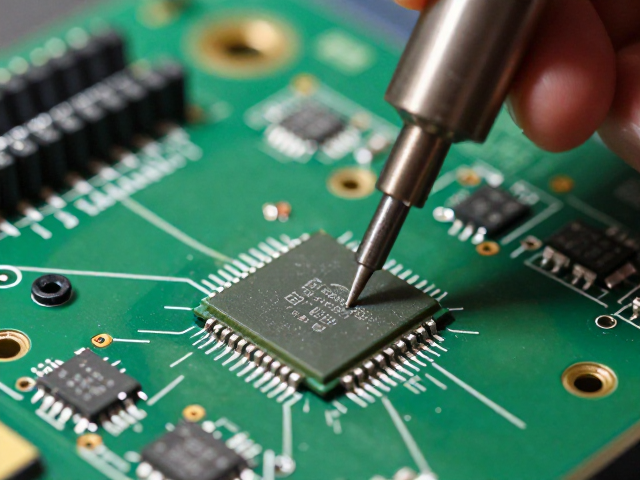

将处理好的芯片对准主板焊盘,使用镊子轻轻放置,确保芯片四角与焊盘完全对齐,偏差不得超过0.1mm。调整热风枪角度,保持枪口与芯片表面距离约1-2厘米,风速设为中低档,温度控制在350℃左右,从芯片中心向四周缓慢移动加热,观察焊锡熔化过程。

当看到焊盘上的锡珠或焊锡熔化并包裹引脚形成银亮色焊点时,保持热风枪稳定,等待约3-5秒使焊锡充分融合。随后移开热风枪,让芯片自然冷却定型,切勿在冷却过程中移动芯片,以免造成焊点断裂或冷焊。冷却后再次通过显微镜检查焊点状态,确认无虚焊、连锡或锡桥现象。

焊后检测与功能验证

焊接完成后,使用万用表蜂鸣档检测芯片各引脚对地阻值,确认无短路或开路现象,重点检查VCC与GND引脚间电阻,正常值应在数十欧姆以上,若接近零欧姆则存在短路风险。使用洗板水清理残留助焊剂,防止长期腐蚀导致主板故障,清洗后需彻底晾干。

组装主机并连接电源,观察开机自检画面,进入游戏加载界面测试读取速度。若游戏能正常加载且无报错,说明芯片焊接成功,数据读写通道畅通。多次重复加载不同大型游戏文件,验证芯片在长时间高负载下的稳定性,确保无因热胀冷缩导致的间歇性故障,完成整个维修流程。
