芯片不开机的常见前置检查与电源路径分析
当主控芯片或核心逻辑单元出现无法开机的故障时，首要步骤并非直接动手焊接，而是通过万用表对主板供电电路进行严密的静态阻值测量。需要重点检测VCC_MAIN、VDD_CORE以及各类LDO输出端对地阻值，若发现某一路阻值异常偏低甚至接近零欧姆，通常意味着该线路存在短路或芯片内部击穿。在排查过程中，需结合电路图确认每一路电源的上拉电阻、滤波电容及负载芯片，排除因外围元件漏电导致的电源保护机制触发。
电源路径的完整性验证是诊断的基础，需确认电源管理芯片（PMIC）是否已正确接收来自电池或外接电源的输入信号。检查EN_ENABLE引脚电平是否正常跳变，以及PGOOD（好电源）信号是否输出高电平。若PMIC无输出，需追溯其使能信号来源，往往问题出在按键电路、开机触发芯片或系统复位电路上。通过示波器捕捉开机瞬间的时序信号，能更直观地判断是电源未建立还是时序逻辑错误导致芯片未工作。

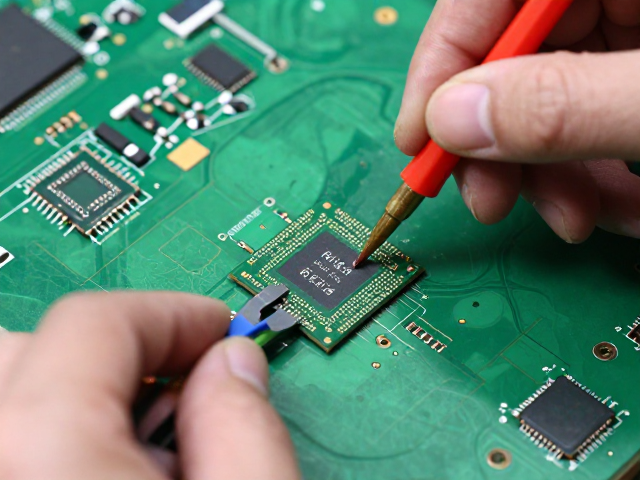

低温快焊技术在芯片更换中的操作规范
低温快焊技术主要应用于BGA封装芯片的拆卸与重植，其核心在于利用低温锡膏在较低熔点下实现金属间化合物的连接，从而减少高温对PCB多层板及周围敏感元件的热损伤。操作前需使用洗板水彻底清理芯片底部焊球残留，确保焊盘平整无氧化。预热台温度通常设定在120℃至150℃之间，使板体均匀受热，避免局部温差过大导致基板变形。
焊接过程中，烙铁头或热风枪需配合专用低温锡膏进行回流。对于芯片重植，需先在焊盘上铺设适量低温锡膏，再放置芯片，使用热风枪以特定角度吹扫，观察锡膏熔化后的平整度。冷却过程需自然降温，不可强行加速，以防焊点内部产生应力裂纹。完成焊接后，必须通过显微镜检查焊点是否有连锡、虚焊或锡球缺失现象，必要时使用X-Ray检测内部焊点填充率，确保物理连接的可靠性。
故障诊断中的信号追踪与逻辑验证
芯片正常启动依赖于时钟信号、复位信号及数据总线的协同工作。使用示波器检测晶振输出波形，确认频率与幅度是否符合规格书要求，若时钟信号缺失或畸变，芯片将无法执行指令。复位信号RST_N在开机瞬间应呈现规定的低电平脉冲后恢复高电平，若复位线一直为低或存在噪声干扰，会导致芯片处于持续复位状态。
数据总线如SPI、I2C或DDR总线在初始化阶段应有明确的握手信号。通过逻辑分析仪抓取总线数据，观察是否有异常字节或超时错误。若总线无通信，需检查上拉电阻是否开路或短路，以及芯片引脚定义是否与固件配置一致。对于复杂的主控芯片，还需验证Boot引脚配置是否正确，确保芯片从指定的存储介质加载引导代码，避免因启动源错误导致的“假死”现象。
