导热垫厚度匹配的核心逻辑与间隙计算
导热垫的选型首要原则是严格对应电子元件与散热器之间存在的物理间隙。在实际装配场景中，PCB板上的芯片高度、连接器位置以及外壳内壁的平整度差异，都会形成具体的安装空间。若导热垫过厚，会导致元件与散热器之间产生空隙，使得热量无法通过固体接触传导，此时导热垫实际上起到了隔热作用；若导热垫过薄，在组装过程中可能因受力不均或公差叠加导致无法完全填充间隙，造成局部接触不良，进而引发芯片过热降频甚至损坏。因此，精确测量并确定“最佳厚度”是确保热阻最小化的第一步，通常建议预留0.1mm至0.2mm的压缩空间，以应对长期运行中的材料蠕变和装配公差。
厚度选择的另一关键变量在于材料的压缩率与硬度。不同配方的高分子聚合物或硅胶基材料具有不同的压缩特性，高硬度材料（如邵氏硬度60-70 Shore OO）在受压后形变较小，适合间隙固定且压力较大的场景；而低硬度材料（如邵氏硬度30-40 Shore OO）柔韧性更佳，能更好地适应不规则表面或微小的高度差。在实际工程中，需参考材料供应商提供的应力-应变曲线，确保在预期的装配压力下，导热垫能保持足够的压缩形变以填充微观空隙，同时避免因过度压缩导致材料失效或对敏感元件施加过大的机械应力。
铜铝散热片的导热机制与场景适配

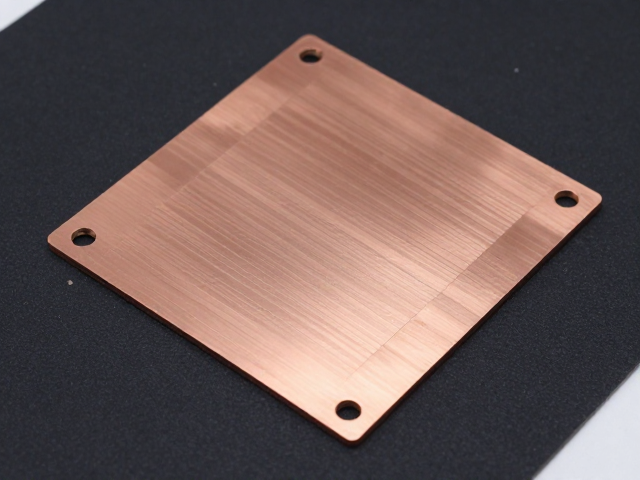

铜与铝作为主流的被动散热金属，其物理特性决定了各自的应用边界。铜的热导率通常在400 W/m·K左右，显著高于铝的约200-240 W/m·K，这意味着在同等体积和温差条件下，铜能更快速地将热量从热源处传导至远端。然而，铜的密度较大，重量约为铝的三倍，且成本相对较高。因此，在空间紧凑、对重量敏感或需要极短热传导路径的微型电子设备中，铜片往往能提供更优的瞬态热响应能力，特别是在处理高功率密度芯片的热点管理时，铜的高导热效率能有效降低局部温升。
相比之下，铝材凭借优异的加工性能、低廉的成本以及出色的重量优势，成为大规模消费电子和通用工业设备的首选。虽然铝的热导率低于铜，但通过优化鳍片结构、增加表面积以及采用阳极氧化等表面处理工艺，可以显著提升其对流散热效率。在需要大面积扩散热量、且对最终产品重量和成本控制较为严格的场景中，铝制散热片通过合理的几何设计，往往能以更低的综合成本实现满足需求的散热效果。此外，铝材在自然氧化后形成的氧化层具有一定的耐腐蚀性，便于在恶劣环境下长期稳定工作。
材料组合与热界面优化的协同效应
在高性能散热系统中，单一材料难以兼顾所有需求，铜铝复合结构逐渐成为技术主流。通过将铜层置于热源接触面，利用其高导热率快速吸纳芯片表面热量，再通过铝层的大面积鳍片进行高效对流散热，这种组合实现了热阻与成本的平衡。铜铝连接工艺的选择直接影响复合材料的整体热性能，常见的焊接、粘接或机械紧固方式中，界面接触热阻是关键控制点。高质量的界面处理能确保热量在不同金属间顺畅传递，避免因界面氧化或接触不良导致的热堆积。

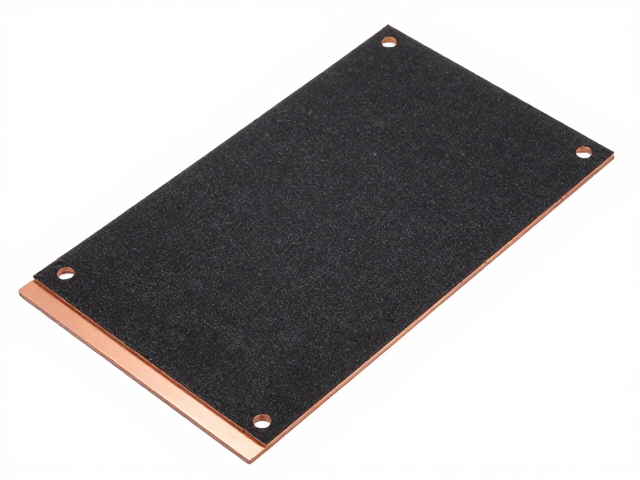

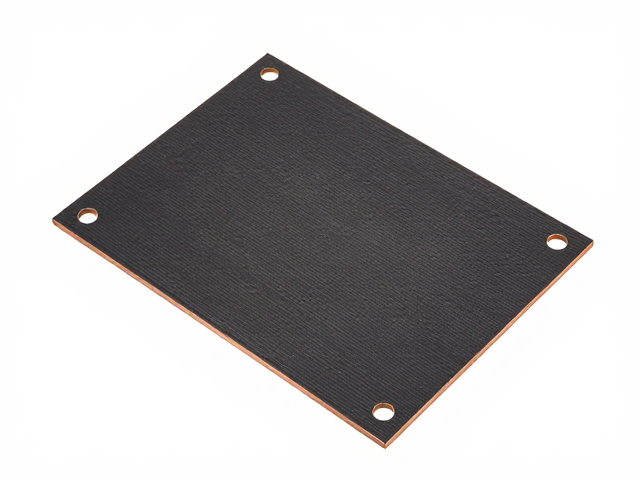

导热垫与金属散热片的协同工作还体现在表面处理和界面平整度管理上。高表面平整度的铜铝散热片能减少导热垫的局部压缩不均，确保热量均匀分布。在实际应用中，部分高端方案会在导热垫表面增加导电涂层或采用金属化处理，以应对电磁干扰屏蔽需求，但这需要额外评估绝缘性能与接地策略。此外，导热垫的长期稳定性会因温度循环和湿度影响而发生老化，选择具备良好抗老化特性的材料，并结合铜铝散热片的热容特性进行系统级热设计，是维持设备长期可靠运行的必要措施。
