芯片安装前的准备工作与防静电措施
在进行任何微型电子元件的拆装之前，工作环境与个人防护是决定成败的基础。操作台必须保持整洁、干燥且无静电积聚，建议铺设防静电垫，并佩戴标准的防静电手环，确保人体电位与工作台电位一致。工具方面，需准备高精度镊子、热风枪或专用拆焊台、高纯度助焊剂以及含铅或无铅焊锡丝，部分精密排线修复还需用到导电银胶或专用压接工具。
环境的光线条件会直接影响对微小焊点和排线引脚的辨识度，因此建议使用带有环形LED灯源的工作台灯，光照强度保持在500-1000 Lux左右，以便清晰观察焊点形态及金属氧化情况。同时，检查待安装芯片的引脚平整度，确保无弯曲、氧化或异物附着，对于BGA或QFP封装芯片，需确认封装底部锡球或引脚无缺失，避免因物理损伤导致后续安装失败或短路。
芯片拆除与焊盘清理流程
拆除旧芯片时需根据封装类型选择合适的加热方式。对于QFP或SOP封装，使用热风枪配合恒温焊台，设定温度通常在350°C至380°C之间，风嘴直径需匹配芯片尺寸，均匀加热芯片表面，待焊锡熔化后用镊子轻轻取下，避免强行撬动导致焊盘脱落。对于BGA封装芯片，需使用专业BGA返修台，通过预热板和热风区逐步升温，利用锡球熔点特性完成分离，整个过程需严格监控温度曲线，防止高温损伤PCB基板或周边元件。
芯片拆除后，焊盘表面往往残留大量旧锡和助焊剂残留，需进行彻底清理。使用吸锡线配合适量助焊剂，在加热状态下将焊盘上的旧锡吸除，再用无水乙醇或专用洗板水清洗焊盘区域，确保焊盘露出金属光泽且无氧化层。若发现焊盘有轻微翘起，可使用少量环氧树脂加固；若焊盘完全脱落，需使用飞线重新连接至相邻测试点，确保电气连接的正常，这是后续安装新芯片的关键前提。
芯片定位与焊接安装技巧
将新芯片放置在焊盘上时，需利用助焊剂的粘性进行初步固定，对于引脚密集的芯片，可使用定位胶带辅助对齐，确保引脚与焊盘精确对应。焊接过程中，使用烙铁头蘸取适量焊锡，采用拖焊方式快速通过引脚区域，保持烙铁温度在300°C左右，避免局部过热导致焊锡氧化或芯片受损。对于BGA芯片，需使用锡膏印刷或预置锡球，通过回流焊或热风枪均匀加热，利用表面张力使芯片自动对齐焊盘，形成可靠的电气连接。
焊接完成后，需立即进行外观检查，确认无连焊、虚焊、锡珠残留或引脚偏移现象。使用放大镜或显微镜观察焊点形态，理想焊点应呈圆锥状，表面光滑有光泽，与焊盘形成良好的润湿角。对于高密度封装芯片，建议使用X光检测或飞针测试验证内部连接情况，确保无隐性断路或短路。若发现焊点不良，需重新加热并使用吸锡线修正，严禁在无充分加热情况下强行调整芯片位置。
柔性排线断裂的修复与加固

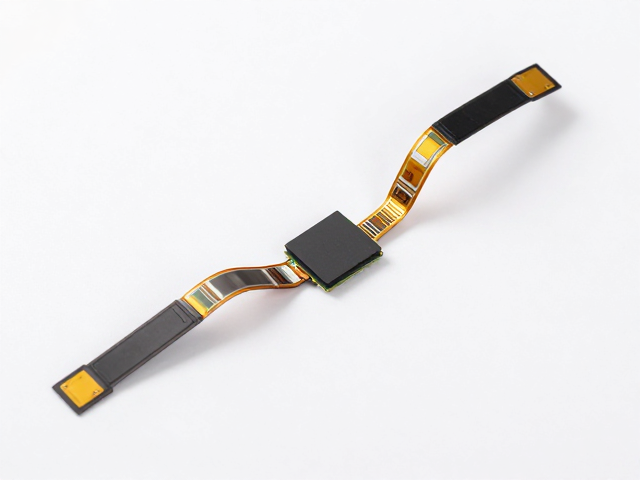

柔性排线（FPC）断裂通常发生在弯折处或连接器根部，修复前需先确认断裂位置及断线数量。若为单根或少数几根断线，可使用精密剥线钳去除绝缘层，露出铜芯，再用0.02mm直径的漆包线或专用FPC修复线进行跨接。跨接时需确保绝缘层包裹严密，避免相邻线路短路，连接点需使用导电银胶或微型焊点固定，再用热缩管或环氧树脂进行绝缘加固。
若排线断裂严重或多根断线，需采用专用FPC修复板或重新制作排线。使用显微镜定位断点，将断线两端剥离绝缘层后，通过微焊接技术连接至修复板上的对应焊盘。修复过程中需控制焊接温度和时间，避免高温损伤柔性基材。修复完成后，需使用万用表逐根测试通断情况，确认无开路或短路现象，再使用热熔胶或专用固定胶对修复区域进行加固，防止再次因弯折导致断裂。
安装后的功能测试与稳定性验证
芯片安装与排线修复完成后，需进行严密的电气性能测试。首先进行静态电阻测试，测量各引脚对地阻值，确认无短路或开路现象。随后进行通电测试，使用可编程直流电源逐步提升电压，监测电流变化，确认无异常大电流或电压跌落。对于数字芯片，需使用逻辑分析仪或示波器检测关键信号波形，确认时序符合规格要求，无畸变或干扰。
动态测试阶段需模拟实际工作场景，运行设备固件或测试程序，验证芯片功能是否正常。监控芯片温度变化，确保散热良好，无过热现象。对于涉及数据传输的排线，需进行信号完整性测试，确认数据误码率在允许范围内。若发现功能异常，需结合电路图和测试数据，排查焊点质量、排线连接或芯片本身问题，必要时重新进行拆装或修复，直至所有测试指标符合设计规范。
