供电保护改装的核心逻辑与安全隔离
在电子设备或DIY项目的电源链路中，原始供电模块往往仅能应对基础负载，当接入多路不同电压需求或高动态变化的负载时，电压跌落与纹波干扰便成为主要痛点。供电保护改装的核心在于构建严密的隔离机制，通过引入独立的稳压层级，将输入端的波动与输出端的敏感负载物理隔离。这种设计并非简单的并联扩容，而是基于拓扑结构的重构，重点在于利用线性稳压器或高性能DC-DC转换器建立稳定的电压基准，从而消除因负载突变引发的瞬态响应滞后。
安全隔离是改装过程中的首要防线，任何电压转换都必须建立在严密的过流与过压保护之上。在实际操作中，需要在输入端串联自恢复保险丝或高精度采样电阻，配合MOSFET构成的电子保险丝，实现毫秒级的过流切断。同时，输出端需配置低压差线性稳压器（LDO）或同步整流降压芯片，确保在输入电压波动范围内，输出电压始终维持在设定值。这种分层保护策略能有效防止单点故障导致的全系统崩溃，为后续的多路电压输出提供坚实的底层支撑。

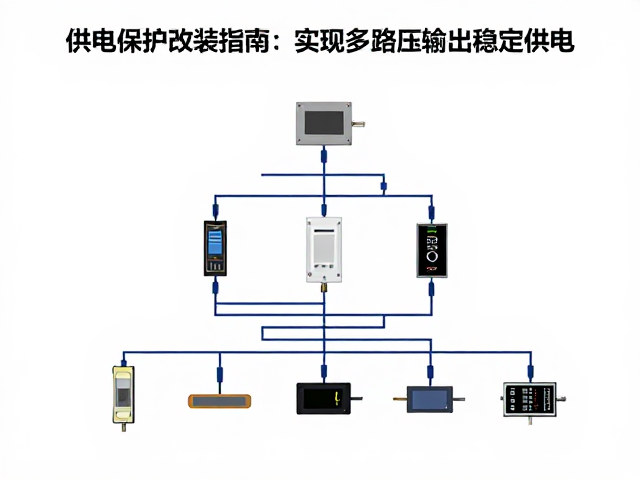

多路电压输出的拓扑设计与器件选型
实现多路电压稳定输出，需根据负载特性选择合适的拓扑结构。对于对噪声极度敏感的模拟电路或微控制器部分，线性稳压器（LDO）因其极低的输出纹波和出色的瞬态响应成为首选，尽管其效率较低，但在小电流场景下能提供纯净的直流电。而对于大电流数字负载或电机驱动部分，同步降压转换器（Buck Converter）则更为合适，其开关频率通常在数百kHz至数MHz之间，配合合适的电感与电容，能在保证效率的同时提供稳定的电压平台。
器件选型需严格依据负载电流与压差计算。以常见的12V输入转换为5V/3.3V为例，若5V负载电流为2A，3.3V负载电流为0.5A，需分别计算各支路的功耗。LDO的功耗为压差乘以电流，例如12V转5V，压差7V，2A电流下功耗高达14W，必须选用带大面积散热片的封装或强制风冷。相比之下，Buck转换效率可达90%以上，功耗大幅降低。选型时需关注芯片的静态电流、使能电压范围以及热关断特性，确保在极端工况下仍能可靠工作，避免因器件过热引发二次故障。
热管理策略与能耗优化细节
高功率密度下的热管理是供电改装中的隐性瓶颈。传统改装常忽视PCB铜箔面积与过孔的热传导作用，导致局部热点积聚。优化热管理需从器件布局与PCB设计入手，将发热元件远离对温度敏感元件，并利用大面积铺铜作为散热路径。对于高功耗LDO，建议在芯片底部增加热焊盘，并通过多层板的内层接地层进行热量扩散。此外，合理布置通风孔或利用机箱结构形成自然对流，能显著提升散热效率，降低温升。
能耗优化不仅关乎效率，更影响系统长期运行的稳定性。在静态或轻载状态下，部分DC-DC转换器会进入跳峰模式以降低损耗，但这可能增加输出电压的纹波。针对此问题，可选择具有强制连续导通模式（CCM）的芯片，或在轻载时通过外部电路切换工作模式。同时，优化滤波电容的ESL（等效串联电感）和ESR（等效串联电阻），选用低ESR的固态电容或聚合物电容，能有效抑制高频噪声，提升动态响应速度。通过精确计算纹波电压，确保其在芯片允许范围内，从而实现能效与稳定性的平衡。
测试验证与故障排查流程
改装完成后的测试是确保系统可靠性的关键环节。测试需从空载、额定负载、动态负载三种工况逐步展开。使用高精度数字万用表测量静态输出电压，误差应控制在±1%以内。随后接入电子负载，模拟阶梯式电流变化，观察电压跌落幅度与恢复时间。对于多路输出系统，还需进行交叉负载测试，即在一路满载时改变另一路负载，验证各路之间的稳压精度与隔离效果，确保无显著耦合干扰。
故障排查应遵循从电源到负载、从静态到动态的逻辑。若输出电压异常，首先检查输入电压是否稳定，确认保险丝与限流电阻状态。若存在振荡或纹波过大，需检查反馈环路补偿网络，确认电容电感参数是否匹配，并排查PCB走线是否存在高频寄生电感。对于间歇性断电，重点检查过热保护触发点，必要时使用热成像仪定位高温区域。通过严密的测试与严丝合缝的排查，确保供电系统在复杂工况下依然保持精准、稳定、安全的运行状态。
