高温环境下的绝缘材料失效机制
温控模块在长期处于高温工况时，绝缘性能的衰退是决定系统可靠性的核心变量。绝缘材料内部的高分子链在高温作用下会发生热老化，表现为分子结构断裂或交联密度降低，这直接导致材料表面电阻率和体积电阻率下降。当工作温度超过绝缘材料的耐热等级（如B级、F级、H级）时，绝缘层可能发生碳化，形成导电通道，进而引发漏电流激增甚至击穿短路。
不同材质的耐温阈值存在显著差异，聚酰亚胺（PI）薄膜通常能承受200℃以上的短时高温，而普通环氧树脂在150℃以上时介电强度会呈现非线性衰减。在实际工程应用中，绝缘失效往往不是瞬间发生的，而是随着热循环次数的增加，材料内部产生微裂纹，湿气或污染物侵入后进一步加剧绝缘性能的劣化。这种渐进式的退化过程使得高温下的绝缘稳定性成为温控系统设计中的首要考量因素。

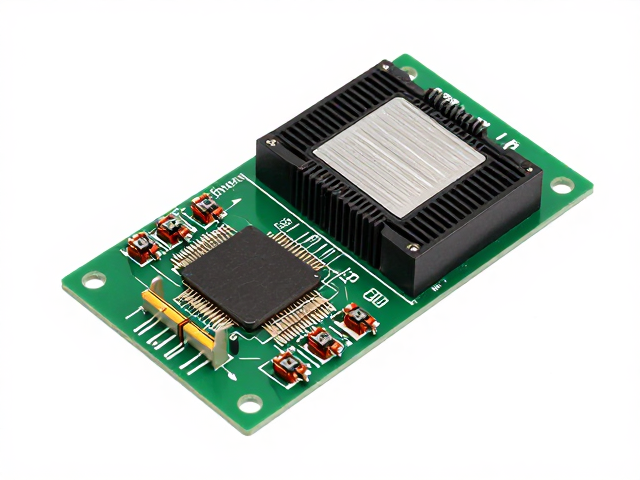

热阻管理与芯片结温控制
温控模块的散热效率直接影响着内部功率器件的结温，进而决定模块能否在高温环境下维持稳定的输出特性。热量从功率芯片（Junction）传递至散热基板（Case）的过程中，需经过焊料层、DBC（直接覆铜）陶瓷基板及绝缘涂层等多个界面，每一层界面都存在特定的热阻。若界面材料老化或封装工艺存在气隙，热阻值升高会导致热量积聚，使芯片局部温度远超环境温度。
优化热路径需要关注材料的热导率与界面接触质量。例如，氮化铝（AlN）陶瓷基板的热导率可达170-200 W/(m·K)，远高于氧化铝（Al2O3）的20-30 W/(m·K)，能更有效地将热量从热源扩散至周围结构。同时，低熔点银烧结技术替代传统锡铅焊料，可将界面热阻降低30%以上，显著提升高温工况下的热量导出能力，防止因过热导致的参数漂移或永久性损坏。
高温对电气参数的漂移影响
在高温环境中，温控模块内部的半导体器件及被动元件会表现出明显的参数漂移，这种漂移直接影响控制精度与响应速度。功率MOSFET或IGBT的导通电阻（Rds(on)）通常随温度升高而增大，高温下Rds(on)可能增加50%至100%，导致导通损耗显著上升，形成热失控的正反馈循环。此外，阈值电压（Vth）也会随温度变化发生偏移，可能引起误触发或关断不完全。
控制电路中的运算放大器和参考电压源同样受温度系数影响。精密基准源在高温下可能出现微伏级的漂移，导致采样信号失真，进而使温控算法计算出错误的加热或冷却指令。为了抑制这种漂移，设计中常采用带隙基准技术或温度补偿电路，但这些措施在高温极端条件下仍难以完全消除误差，因此需通过外部温度传感器实时反馈，动态修正控制逻辑以维持系统稳定性。

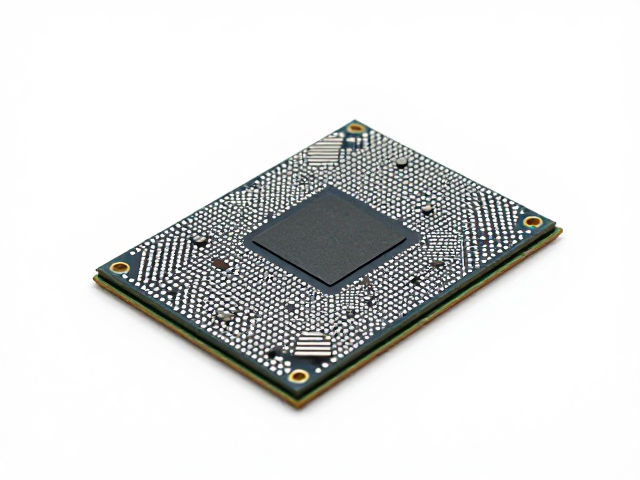

封装结构与机械应力分析
高温循环会在温控模块内部不同材料之间因热膨胀系数（CTE）不匹配而产生巨大的机械应力。硅芯片的CTE约为2.6 ppm/℃，而有机封装材料或某些陶瓷基板的CTE可能高达6-8 ppm/℃。当温度剧烈变化时，这种差异会导致焊点疲劳、分层或裂纹，最终破坏电气连接或绝缘完整性。特别是在模块从低温环境快速升温至高温工况时，瞬时应力最大，极易引发封装失效。
为了缓解热应力，现代温控模块常采用铜夹片、纳米银烧结或复合基板等封装技术，以平衡不同材料间的CTE差异。例如，使用铜夹片可以提高整体结构的机械强度，减少芯片与基板之间的相对位移。同时，优化灌封胶的弹性模量和附着力，能够有效吸收热膨胀产生的应力，防止内部结构在长期高温作用下发生永久性形变或开裂，从而保障模块在高温环境下的长期机械稳定性。
