厚度匹配的核心逻辑与压缩率计算

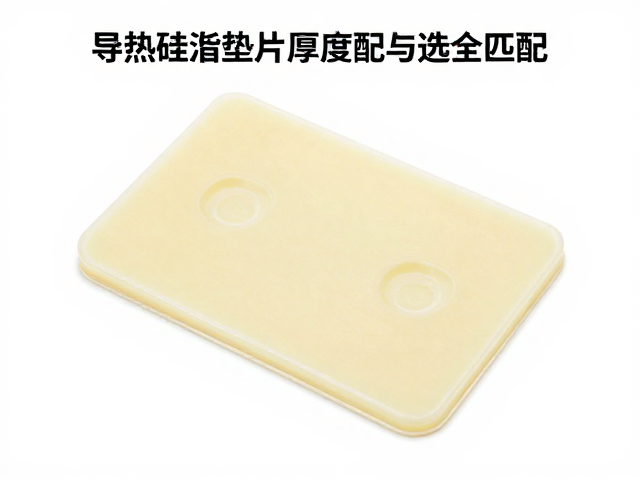

导热硅脂垫片（Thermal Pad）的选型核心在于确保其在安装后能形成有效的物理接触，同时保留一定的缓冲空间以应对组装公差。厚度匹配并非简单的“越大越好”或“越小越好”，而是需要依据散热器底座与芯片封装表面之间的实际间隙（Gap Size）来决定。通常情况下，垫片的工作厚度应略小于实际间隙，利用其自身的压缩特性来填充微观不平整。若垫片过厚，会导致组装时受力过大，可能损坏芯片或造成散热器变形；若垫片过薄，则无法完全填充空隙，残留的空气层会成为主要的热阻来源，导致严重的散热失效。
在实际工程应用中，压缩率是决定匹配效果的关键参数，大多数标准导热垫片的压缩率范围通常在10%至30%之间，具体数值取决于材料的硬度（Shore 00硬度）和配方。例如，当实测间隙为1.5mm时，选择标称厚度为1.5mm的垫片可能无法获得理想的压缩效果，因为材料需要一定的形变空间才能排出空气。此时，选择1.2mm至1.3mm的垫片，在施加标准组装压力后，垫片被压缩至1.1mm左右，既能保证填充紧密，又不会因过度压缩导致导热性能下降或机械应力过大。不同硬度等级的垫片，其最佳压缩区间也有所差异，软性垫片允许更大的压缩形变，而硬性垫片则更适合间隙较为精确且需要较高结构强度的场景。
克重换算与物理密度关系

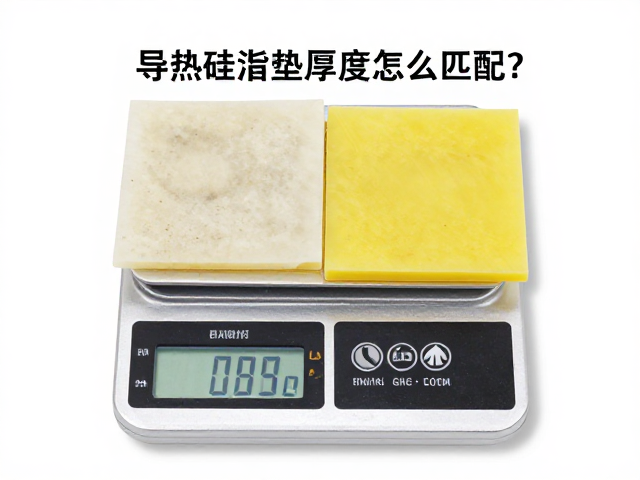

包装克重与垫片厚度之间存在严密的物理关联，这一联系主要通过材料的密度和体积计算得出。导热垫片主要由硅胶基材和导热填料（如氧化铝、氧化锌等）组成，其密度通常介于1.8 g/cm³至3.0 g/cm³之间，具体数值随填料比例和类型波动。这意味着，相同厚度和面积的垫片，如果导热系数较高，往往意味着内部含有更多的高密度导热微粒，从而导致整体克重增加。因此，不能单纯通过克重来判断厚度，必须结合密度数据进行换算。例如，一块密度为2.2 g/cm³、面积为100 cm²、厚度为1.0 mm的垫片，其理论质量约为22克。在实际采购和库存管理中，了解这一换算逻辑有助于快速估算用量，避免因包装规格不一导致的计算误差。
对于批量生产场景，克重数据的稳定性反映了材料配方的一致性。正规生产工艺中，垫片的生产精度通常控制在±0.1mm以内，同时密度波动也被严格限制在特定范围内，以确保每一片产品的热阻性能稳定。用户在面对不同包装规格时，可以通过计算单位面积的质量（g/m²）来辅助判断。如果两款标称厚度相同的垫片，单位面积克重差异巨大，这可能暗示两者在填料含量或基材配方上的显著不同，进而影响最终的导热系数和机械强度。因此，结合厚度规格与克重数据进行交叉验证，是确保材料批次间一致性的有效手段，特别是在对热性能要求严苛的电子设备中，这种细节排查能有效规避潜在的热管理风险。
选型流程与实测验证
正确的选型流程始于对装配间隙的精确测量，而非直接参考理论数据。使用塞尺或千分尺在不同位置多次测量芯片与散热器之间的距离，取最大值作为设计间隙，并预留0.1mm至0.2mm的压缩余量。在此基础上，查阅材料规格书中的应力-压缩曲线，确定在该间隙下能保持最佳导热性能且机械应力可控的标称厚度。对于不规则间隙或多芯片布局，可能需要定制非标厚度，或者通过调整垫片布局，在不同区域使用不同厚度的垫片以平衡整体压力分布。选型过程中，还需考虑垫片在长期高温环境下的老化特性，某些材料在长期受热后会发生硬化或挤出，因此需根据设备的使用寿命预期，选择具有良好长期稳定性的配方。
实测验证是确认选型是否成功的最终环节，这一过程应在组装完成后进行。通过红外热成像或热电偶监测芯片表面温度，对比理论计算值与实际运行值。如果温差过大，需检查垫片是否因过厚导致散热器未完全贴合，或因过薄导致填充不实。在实际案例中，某款高性能显卡在更换为略薄且硬度适中的垫片后，核心温度降低了3-5摄氏度，这得益于垫片在压缩后更紧密地贴合了微凸点表面。验证时需确保测试环境温度稳定，并让设备运行至热平衡状态。通过反复调整垫片厚度并记录温度变化，可以逐步逼近最优解，确保热管理系统在长期运行中保持高效与稳定。
