供电保护改装的核心逻辑与电解电容的电压降额
电源系统的稳定性往往隐藏在细节之中，尤其是在面对瞬态负载或输入电压波动时，原始的供电设计可能并未预留足够的余量。供电保护改装的核心在于构建一道严密的防线，防止过压、过流或反接对后端敏感电路造成不可逆的损伤。这一过程并非简单的元件堆砌，而是需要对电路拓扑进行严密的计算与验证。在实际操作中，许多初学者容易忽视电源路径上的阻抗匹配问题，导致保护器件在关键时刻响应滞后。通过增加瞬态电压抑制二极管（TVS）或优化保险丝规格，可以显著提升系统的鲁棒性，确保在极端工况下核心芯片依然能获得纯净且稳定的电能供应。

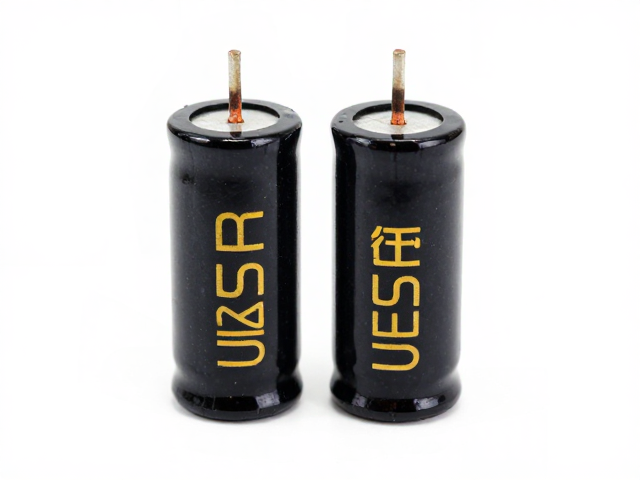

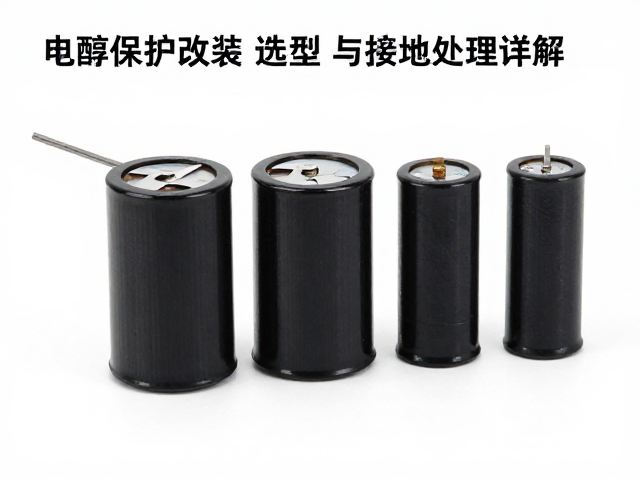

电解电容作为储能与滤波的关键元件，其选型直接决定了电源纹波抑制的效果。在高压或大电流场景下，单纯追求大容量往往会导致高频特性恶化。工程实践中，通常遵循电压降额原则，即电解电容的额定电压应至少为实际工作电压的1.5至2倍。例如，若系统工作电压为12V，选用25V耐压的电容能有效降低因电压尖峰导致的击穿风险，同时延缓电解液干涸，延长使用寿命。此外，高频纹波电流的处理需要结合电容的等效串联电阻（ESR），低ESR电容能更有效地将高频噪声转化为热能耗散，而非将其传递至负载端，这是提升电源纯净度的关键物理基础。
高频旁路与低ESR电容的协同应用
在高频开关电源或高速数字电路中，单一的大容量电解电容难以应对纳秒级的电压跌落。此时，引入小容量的陶瓷电容进行高频旁路成为必要手段。电解电容主要处理低频储能，而0.1μF或1μF的X7R或C0G材质陶瓷电容则负责滤除高频干扰。两者并联使用时，需特别注意布局，避免引线电感抵消高频去耦效果。在实际布线中，高频电容应尽量靠近芯片电源引脚放置，以最小化回路面积。这种“大电容储水，小电容排雷”的协同机制，能够构建起从直流到射频宽带的低阻抗通路，有效抑制因开关动作产生的振铃现象，确保信号完整性。
电容的寿命与温度有着严密的指数关系，阿伦尼乌斯定律指出，环境温度每升高10℃，电解电容的寿命约减半。因此，在改装过程中，必须评估电容周围的热环境。对于功率密度较高的模块，建议选用长寿命型（如105℃/10000小时规格）电解电容，并预留足够的散热空间。部分高性能应用中，还会采用固态电容替代传统液态电解电容，因其具备更低的ESR和极高的温度稳定性，尽管成本较高，但在对可靠性要求严苛的工业控制或医疗设备电源中，这种材料级的升级能显著降低因电容失效导致的系统性故障率。
接地策略与单点接地原则
接地处理是供电保护改装中极易被忽视却至关重要的环节。错误的接地方式会导致地环路电流，进而引入共模噪声，干扰模拟信号或导致数字逻辑错误。在大多数混合信号电路中，单点接地原则能有效隔离数字地与模拟地。将数字电路的地回路与模拟电路的地回路在电源入口处汇合，可以避免数字开关噪声通过地线耦合至高灵敏度模拟前端。这种拓扑结构要求设计者在PCB布局时，精确规划地线的走线路径，确保高频回流路径最短且无交叉。
多层板设计中，完整地平面是降低接地阻抗的最佳方案，但在改装或双层板设计中，需精心设计地线网络。使用宽地线或地铜箔来承载回流电流，能显著降低分布电阻和电感。对于长距离信号传输，采用星型接地结构，将所有子系统的地线汇聚至中心接地点，可有效消除不同子系统间的地电位差。此外，电源输入端的接地处理需结合屏蔽措施，将外壳接地与信号地适当隔离，仅在一点通过高阻抗元件连接，以抑制低频干扰，同时在高频段通过电容实现等电位，从而构建起完整的电磁兼容防护体系。
保护器件的时序配合与故障隔离
供电保护改装不仅仅是增加元件，更是构建严密的时序逻辑。当检测到过压或过流时，保护电路必须在微秒级时间内切断或限流，以保护后端负载。快速恢复二极管或肖特基二极管常用于防止反接，其正向压降低、反向恢复时间快的特性，能在电源极性接反瞬间迅速导通或截止，避免大电流冲击。然而，单纯的二极管保护缺乏自恢复能力，常需配合自恢复保险丝（Polyfuse）使用。自恢复保险丝在过流时阻值急剧上升，限制电流，故障排除后自动恢复低阻态，这种特性使其成为便携式设备电源入口的理想选择。
在复杂系统中，故障隔离机制能防止局部短路引发系统性崩溃。使用负载开关芯片替代传统机械继电器，可实现精确的电流限制和时序控制。负载开关具备打嗝模式（Hiccup Mode），在检测到持续过流时定期断开输出，既保护了电路，又提供了故障指示。此外，TVS管的选择需匹配脉冲功率密度，确保在雷击或静电放电（ESD）事件中，TVS能将电压钳位在安全范围内。实际应用中，TVS的钳位电压必须低于后端芯片的绝对最大额定值，同时其峰值功率需大于预期浪涌能量，这种严密的参数匹配是确保供电链路在恶劣电磁环境下依然坚如磐石的基础。
