液态金属特性与温控场景适配逻辑
液态金属通常指镓基合金，其室温下呈液态，具备远超传统硅脂的导热系数，通常在10-50 W/(m·K)之间，能显著降低高功率密度芯片的结温。在高性能计算、服务器CPU/GPU以及部分高端显卡中，液态金属因优异的流动性和导热性能，常被用于填充芯片与散热器底座间的微观空隙，以替代传统的固态相变导热材料。然而，其高导电性和腐蚀性特性要求封装工艺必须极其精密，一旦发生漏液，极易导致主板短路或腐蚀电路，因此应用场景多局限于具备严格封装保护措施的模组或经过特殊处理的消费级硬件。
温控模块中引入液态金属并非简单的涂抹，而是涉及严密的封装边界控制。传统导热硅脂依靠固化形成保护层，而液态金属需要依靠物理阻隔或表面氧化层来防止扩散。在实际工程应用中，部分方案采用纳米陶瓷涂层或特殊聚合物薄膜作为隔离层，以隔离液态金属与周围电子元件。这种设计逻辑决定了温控模块的刮刀选型不能仅考虑刮除效率，更需关注刮刀材质对液态金属的兼容性，避免刮刀表面粗糙导致液态金属残留或吸附杂质，进而引发长期使用的可靠性问题。
刮刀材质选择与表面处理工艺

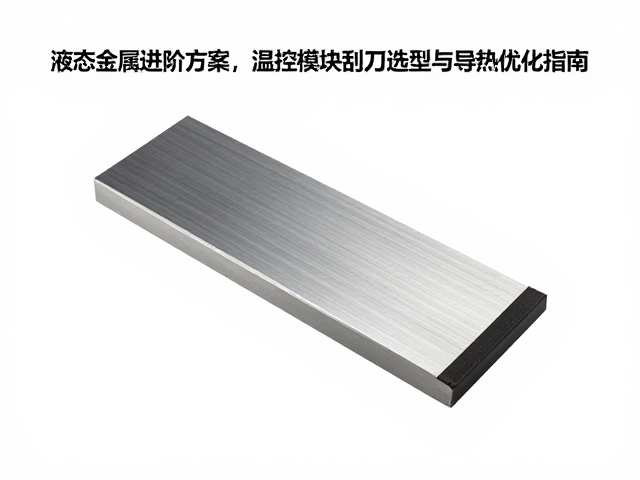

刮刀的材质直接决定了液态金属在温控模块表面的铺展均匀度与厚度一致性。不锈钢材质因其硬度高、耐磨且不易与镓基合金发生反应，成为主流选择，但需经过精密抛光处理，表面粗糙度通常需控制在Ra0.1μm以内，以减少液态金属在刮刀表面的挂留现象。部分高端制程中采用陶瓷涂层刮刀，利用其惰性特性进一步降低化学反应风险，同时陶瓷表面的微纳结构可通过表面张力辅助液态金属形成更平整的液膜，这对于需要极高平整度的微凸点互联结构至关重要。
刮刀的刃口几何形状与边缘处理是影响涂覆质量的关键变量。直角刃口适用于大面积均匀涂布，而经过特殊倒角或圆弧处理的刃口能更好地应对非完全平面或带有微小起伏的温控模块表面。在实际操作中，刮刀的刚度需经过严格计算，过软的刮刀在高压下易变形导致涂层不均，过硬则可能损伤模块表面的精密结构。因此，工业级刮刀常采用中空或阶梯式结构设计，以平衡刚性与柔性，确保在施加恒定压力时，刮刀底部能始终与基材保持理论上的平行接触，从而实现微米级的厚度控制。
涂覆厚度控制与流变学优化
液态金属的粘度较低，流动性极强，这既是优势也是挑战。在温控模块应用中，理想的涂覆厚度通常在5-20微米之间，过厚会增加热阻并增加漏液风险，过薄则无法填补微观不平度。刮刀行程速度与施加压力需根据液态金属的流变特性进行匹配。高粘度液态金属合金需要更大的刮刀压力和较慢的速度以克服流动阻力，而低粘度配方则对刮刀表面的清洁度要求更高，防止因流速过快导致局部堆积。
为了优化导热界面，涂覆过程中的排气与铺展机制至关重要。液态金属在刮刀作用下形成动态液膜，需确保液膜中无气泡残留。某些方案采用先预涂后刮平的两步法，先通过点胶形成近似体积，再通过刮刀进行精密修整。在此过程中，刮刀的运动轨迹需经过算法优化，采用往复或螺旋路径以消除因刮刀运动产生的波浪纹。此外，环境温度对液态金属粘度影响显著，通常在20-25°C的环境下进行涂覆作业，能获得最稳定的流变表现，确保每一批次温控模块的导热界面一致性。
界面热阻管理与长期稳定性验证

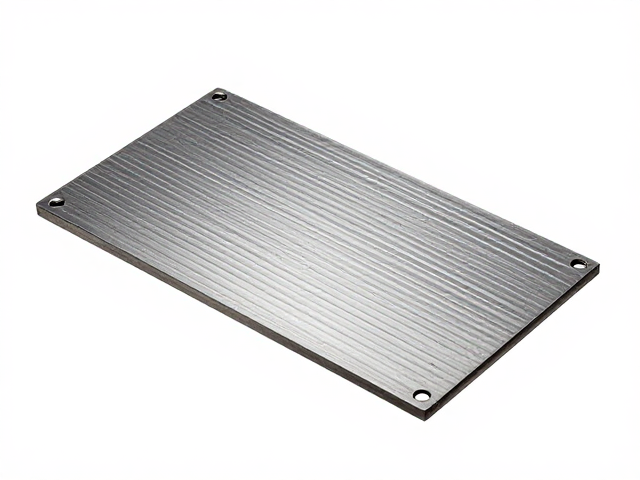

温控模块的最终性能取决于界面热阻，液态金属虽导热系数高，但若界面存在空隙或氧化，热阻将急剧上升。刮刀选型需配合表面处理技术，如在金属表面进行微纹理化处理，以增加液态金属的附着力和接触面积。通过控制刮刀角度和速度，使液态金属充分填充微纹理谷底，形成有效的机械互锁和热传导路径。这种微观结构的优化能显著提升长期使用下的热稳定性，防止因热循环导致的液态金属迁移或团聚。
长期稳定性涉及液态金属在热应力下的行为表现。在反复加热和冷却过程中，液态金属可能发生微小位移，刮刀涂覆形成的初始平整度决定了其抵抗位移的能力。高平整度的涂覆层能减少局部热点，降低热应力集中。此外，需关注刮刀材质在长期接触液态金属后的磨损情况，磨损产生的微粒可能污染导热界面，因此刮刀的使用寿命管理至关重要。通过定期检测涂覆厚度的均匀性标准差，可间接评估刮刀状态，确保温控模块在整个生命周期内维持预期的导热效能，避免因界面退化导致的性能衰减。
