拆解设备与电源模块初步观察
在深入探究供电保护改装的效果之前，对设备内部结构的物理拆解是必经的第一步。操作时需先断开所有外部连接，确保设备处于完全断电状态，随后使用合适的螺丝刀松开外壳固定件，小心分离上下盖板，避免损坏卡扣或排线。重点聚焦于电源输入区域，这里通常承载着整流桥、滤波电容以及主供电芯片等核心元件。通过目视检查，可以确认改装后的保护电路元件（如TVS管、自恢复保险丝或专用保护IC）是否已严格贴合于PCB板的指定焊点，焊点是否饱满无虚焊，且周围没有因高温导致的焊锡流淌或基板变色现象。这种物理层面的稳固连接是后续电气测试能够顺利进行的基础前提，任何肉眼可见的松动或错位都预示着潜在的接触不良风险。
为了更清晰地识别改装细节，需借助放大镜或显微镜观察电源区域的微观状态。重点核对保护元件的极性标记是否与电路设计图纸一致，特别是对于电解电容和极性敏感的半导体器件，反向安装会导致严重的短路或失效。同时，检查改装部分的走线是否经过了严密的绝缘处理，防止不同电位之间的意外搭接。若改装涉及增加额外的限流电阻或采样电阻，需确认其阻值标识清晰，且封装功率满足实际工作场景下的散热需求。这一阶段的细致排查，旨在从物理层面排除因安装工艺不当引发的硬性故障，为后续使用仪器进行动态数据验证提供可靠的硬件环境。
万用表静态电压与通断测试

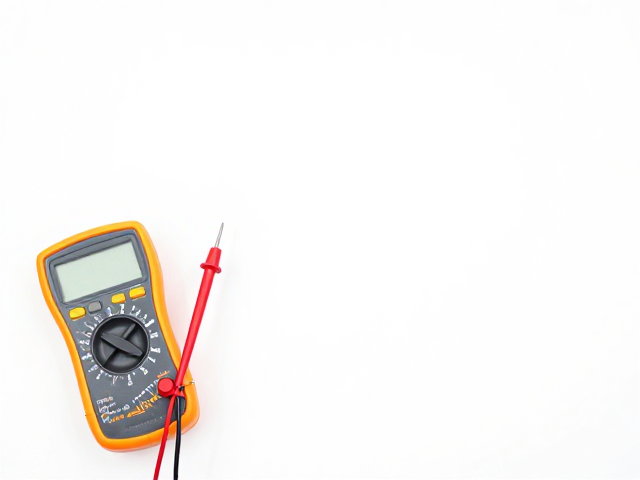

在确认物理连接无误后，接入数字万用表进行静态参数的测量。将万用表调至直流电压档，黑表笔连接设备外壳或电源地线参考点，红表笔依次接触电源模块的输出端测试点。记录空载状态下的电压读数，对比改装前的基准数据，观察电压是否稳定在标称范围内，无明显的跌落或波动。接着，切换至电阻档或蜂鸣档，对保护电路的关键节点进行通断测试。例如，检测过压保护路径在正常状态下是否呈现高阻态，而在模拟触发条件下（需谨慎操作，避免损坏元件）是否能迅速响应。这一过程旨在验证保护电路在未通电状态下是否具备预期的电气隔离特性，以及供电回路是否存在因改装而引入的额外阻抗，从而确保正常供电不受干扰。
进一步测试需关注保护元件的漏电流与静态功耗表现。将万用表串联入电源输入回路，测量待机电流。若改装引入了低功耗保护器件，理论上待机电流应保持在微安级或毫安级的极低水平，过大的静态电流可能暗示着保护电路本身存在漏电或选型不当的问题。同时，检查各测试点对地的电压分布是否合理，确保没有异常的电位差存在。通过多点位、多模式的静态测试，能够全面评估改装后电源区域的电气健康状态，为动态负载下的性能表现提供严密的逻辑支撑，确保供电系统在静止状态下已具备极高的安全性与稳定性。
动态负载与保护触发验证
在静态测试通过后，需引入可变负载进行动态压力测试。通过电子负载仪或高精度电阻箱，模拟设备在不同工作阶段下的电流需求变化。观察在负载骤增或骤减的瞬间，电源输出电压的瞬态响应情况。重点记录电压跌落深度及恢复时间，判断改装后的保护电路是否能在毫秒级时间内对异常工况做出反应，同时不引起主供电系统的崩溃。若改装包含过流保护功能，需逐步增加负载电流直至触发阈值，监测保护元件的动作行为，确认此时电源输出是否按预期切断或限流，以保护后端敏感电路免受过大电流冲击。
此外，还需模拟输入端电压波动场景，验证电源区域的抗干扰与稳压能力。使用可编程直流电源模拟电网波动，从标称电压的80%逐步提升至120%，观察电源输出端的稳定性。重点检查保护电路在输入电压异常升高时，是否能有效钳位或切断输入，防止高压窜入损坏内部元件。通过这种极端工况下的动态验证，能够真实还原设备在实际使用环境中可能遇到的复杂电力环境，全面评估供电保护改装在应对突发电气应力时的可靠性与有效性，确保其在关键时刻能发挥应有的防护作用。
