过量涂抹硅脂的物理阻碍机制 导热硅脂的核心功能并非直接产生冷气，而是填充CPU或GPU散热鳍片与芯片表面微观存在的粗糙缝隙，替代空气这一热阻极大的介质。空气的热导率极低，通常低于0.026 W/(m·K)，而优质硅脂的热导率多在1.0至15 W/(m·K)之间。当涂抹过量时，硅脂层厚度增加，根据热阻公式 $R = d / (k \times A)$（其中d为厚度，k为热导率，A为接触面积），厚度
过量涂抹硅脂的物理阻碍机制
导热硅脂的核心功能并非直接产生冷气，而是填充CPU或GPU散热鳍片与芯片表面微观存在的粗糙缝隙，替代空气这一热阻极大的介质。空气的热导率极低，通常低于0.026 W/(m·K)，而优质硅脂的热导率多在1.0至15 W/(m·K)之间。当涂抹过量时，硅脂层厚度增加，根据热阻公式 $R = d / (k \times A)$（其中d为厚度，k为热导率，A为接触面积），厚度d的增加会直接导致热阻R上升。过厚的硅脂像是一块隔热层，阻碍热量从芯片快速传导至散热器底座，反而造成积热。
此外，液态硅脂具有流动性，过量涂抹会在安装散热器压扣时产生挤压力，导致硅脂向四周过度溢出。这不仅无法增加有效接触面积，反而可能在芯片边缘形成空洞或气泡，形成局部热点。工业级的导热界面材料应用中，通常追求的是“薄而匀”的接触状态，而非覆盖式的堆积。过量的材料无法被有效压缩，使得实际有效导热路径变长，系统整体热阻增加，最终导致核心温度无法通过预期方式下降。
刮刀与十字法的精准控温逻辑

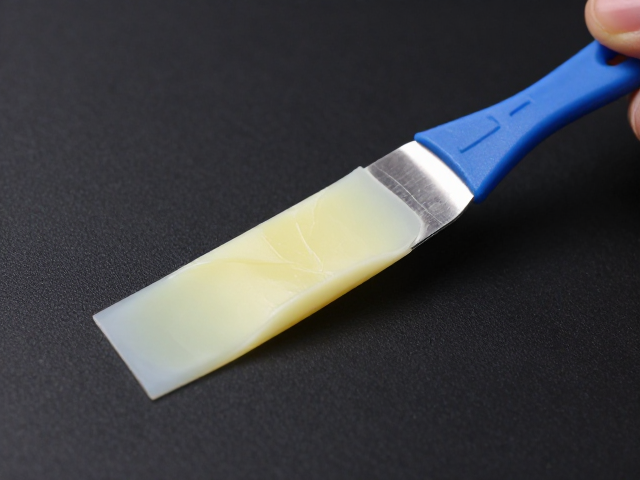

使用刮刀或银行卡等硬质薄片进行涂抹，是确保硅脂层厚度控制在微米级别的有效手段。操作时，将适量硅脂置于芯片中央，利用刮刀以一定角度均匀推平，形成厚度一致的矩形或圆形薄层。这种物理刮平的方式能够直观地控制硅脂的堆积量，避免依靠挤压散热器时因压力不均导致的分布不均。相比传统的“五点法”或“单点法”，刮刀法能更精确地覆盖芯片核心区域，同时减少边缘无效溢出，确保每一部分硅脂都参与热传导。
在涂抹过程中，刮刀的角度和力度需要保持稳定，避免在芯片表面留下划痕或导致硅脂层出现断层。理想的涂抹状态是硅脂填满所有微观凹凸，同时没有明显的隆起。对于大面积的服务器主板或大型显卡芯片，刮刀法能更好地处理边缘与中心的热分布一致性。通过控制硅脂的体积和分布均匀度，可以最大化利用硅脂的热导率优势，将接触热阻降至最低，从而提升整体系统的稳定性。
常见误区与实际操作细节
许多用户误以为硅脂越多越凉快，这种观念源于对导热原理的片面理解。实际上，硅脂的导热效率远低于金属散热器本身，它仅作为中间介质。过量的硅脂不仅增加热阻，还可能带来清洁难题。硅脂干燥后会变硬，清理时容易残留在芯片表面或主板元件缝隙中，影响后续维护。此外，部分廉价硅脂含有金属颗粒或高流动性基底，过量涂抹可能导致短路风险，尤其是在结构紧凑的设备中，溢出的硅脂可能渗入周边电容或接口，引发硬件故障。
操作时需注意环境温度与硅脂的粘度关系。低温环境下硅脂流动性降低，刮刀涂抹可能不够顺滑，可适当预热或选择低温型产品。涂抹前必须确保芯片表面清洁无油污，任何杂质都会破坏硅脂与芯片的紧密贴合。刮刀使用后应及时清理，避免残留硅脂干结后影响后续使用。正确的涂抹手法应追求均匀覆盖核心区域，边缘处无需过度延伸，保持整洁的操作环境有助于建立可靠的热接触界面，确保硬件在长期运行中维持稳定的温度表现。
