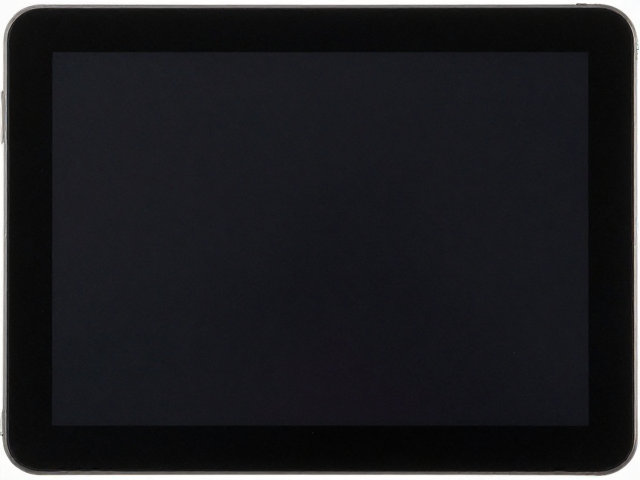

触摸屏黑屏的常见成因与初步判断
触摸屏出现黑屏现象通常由多种硬件或软件因素共同导致，其中背光系统故障占据了绝大多数维修案例的比例。当屏幕完全无显示但触摸功能依然正常时，问题核心往往集中在背光供电电路或背光模组本身。用户在使用设备过程中，若发现屏幕亮度无法调节、出现局部暗斑或完全熄灭，需优先排除软件设置导致的休眠锁定，通过长按电源键或连接电脑查看是否有底层响应来区分是系统层故障还是物理硬件损坏。
背光模组作为液晶面板的光源组件，其内部结构包含导光板、扩散片、反射片以及提供光源的LED灯条或OLED有机发光层。一旦这些组件中的任何一部分出现物理断裂、氧化腐蚀或驱动芯片失效，都会直接导致屏幕无法成像。在维修实践中，区分是屏幕玻璃破损还是背光故障至关重要，因为前者涉及整屏更换，而后者可能仅需更换局部组件，两者的维修成本和时间成本存在显著差异。
背光灯板与背光模组的结构解析

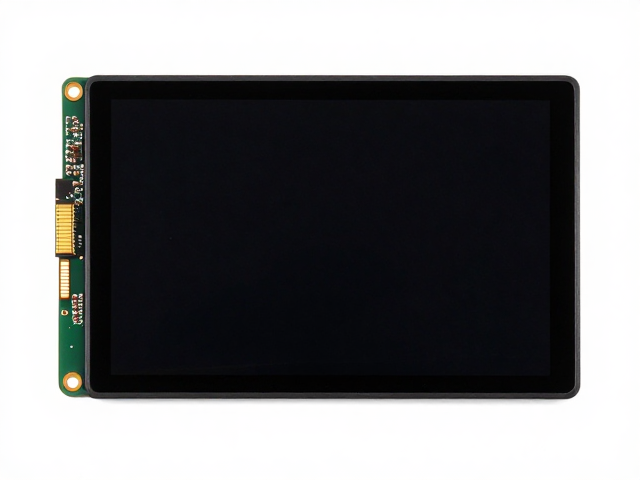

背光灯板是负责产生并均匀分布光线的核心部件，常见于LCD屏幕结构中，主要由PCBA电路板、LED灯珠、恒流驱动IC以及散热介质组成。LED灯珠通过串联或并联方式排列，由驱动IC提供稳定的电流以维持发光状态。若驱动IC输出电压异常或LED灯珠因过热、老化出现开路或短路，背光系统便会停止工作。现代设备中，背光电路常集成在主板上或作为独立小板存在，通过FPC排线与屏幕模组连接，接口处的氧化或松动也是常见的故障点。
背光模组则是一个多层复合结构，位于液晶面板下方，负责将点光源转化为均匀的面光源。其核心组件包括LED灯条、导光板、光学膜片（如增亮膜、扩散膜）以及边框支架。导光板利用光学原理将LED发出的光线传导至屏幕各个角落，任何杂质、气泡或物理损伤都会造成漏光或暗区。随着技术演进，Mini-LED和OLED技术正在改变传统背光模组的形态，OLED屏幕自发光特性使其无需独立背光模组，因此在诊断时需根据屏幕类型（LCD或OLED）采取不同的排查路径。
专业排查步骤与工具准备

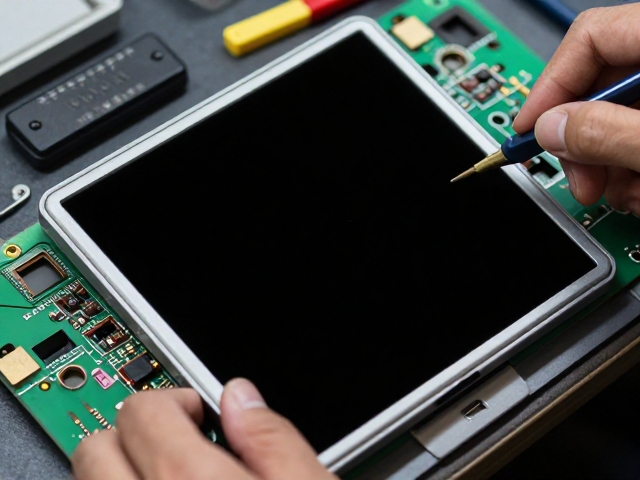

进行背光故障排查前，需准备万用表、放大镜、热风枪、撬片以及同型号好的屏幕总成作为对照测试。第一步是拆解设备，小心移除后盖及内部屏蔽罩，暴露出屏幕排线接口。使用万用表测量背光供电接口（通常标记为VBACK或BL_VIN）的电压，正常值通常在3.5V至20V之间，具体数值取决于屏幕规格。若电压正常但屏幕不亮，问题可能位于背光驱动芯片或屏幕模组内部；若无电压，则需追溯主板上的背光升压电路或电源管理芯片。
第二步是检查背光驱动信号。使用示波器或逻辑笔检测背光使能信号（BL_EN）和亮度调节信号（PWM或ADIM）是否正常输出。若主板输出正常信号但背光未亮，可尝试短接背光测试点（需谨慎操作，避免短路）以绕过保护电路。若短接后屏幕亮起，说明主板驱动部分存在保护性切断，需检查限流电阻或滤波电容是否损坏。若短接后仍无反应，则高度疑似背光模组内部LED灯条断路或驱动IC损坏。
故障定位与修复方案
当确认背光模组故障时，若屏幕显示无黑点、线条等瑕疵，仅是不发光，可尝试单独更换LED灯条。操作时需使用热风枪均匀加热屏幕边缘，软化双面胶后小心分离玻璃与模组，注意保护液晶面板不受挤压。更换灯条时需严格匹配尺寸、波长及电流参数，焊接过程需控制温度，避免高温损伤周围光学膜片。修复后需重新组装并测试亮度调节功能，确保无频闪或暗区。
若背光模组存在严重物理损伤、进水腐蚀或光学膜片老化发黄，单独更换灯条可能无法解决漏光或显示不均问题，此时需更换整个背光模组或整屏。在更换过程中，需清理残胶，确保新模组安装平整，避免气泡产生影响显示效果。对于集成度较高的OLED屏幕，黑屏问题更多指向屏幕面板本身或主板GPU故障，此类情况通常建议更换整屏，因为OLED像素点不可单独替换，且维修风险较高。
