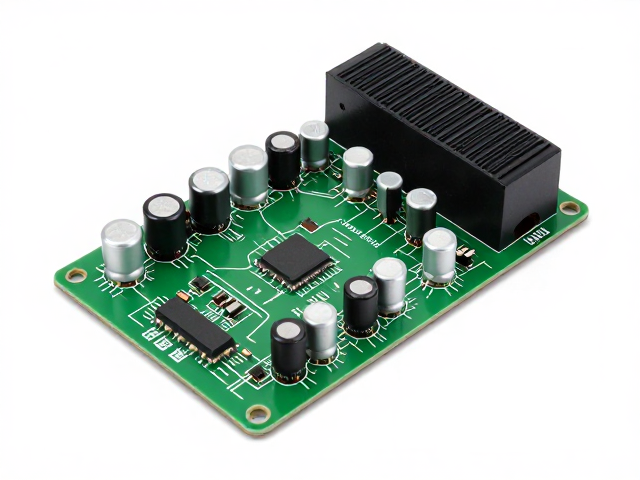

电源模块稳压原理与常见故障分析
世嘉（Sega）经典主机如MD或SS在长期运行中，电源模块常因电解电容老化或稳压芯片性能衰减导致输出电压波动。这种波动会引发画面闪烁、死机甚至无法开机等问题。电源板上的主要稳压元件通常采用7805或LM7812等线性稳压IC，其核心任务是将输入的不稳定直流电转换为稳定的5V或12V逻辑电压。当内部滤波电容容量下降或ESL（等效串联电感）增加时，纹波系数会显著上升，直接干扰CPU和主芯片的数据处理稳定性。
维修此类故障的核心在于识别“软故障”，即主机能通电但工作不稳定。许多用户误以为是主板其他芯片损坏，实则电源输出端的纯净度不足。通过示波器观察VCC引脚，若发现纹波超过50mV-100mV，即可判定电源模块需要维护。这种基于物理特性的诊断方式，避免了盲目更换整个主板，是精准维修的第一步。

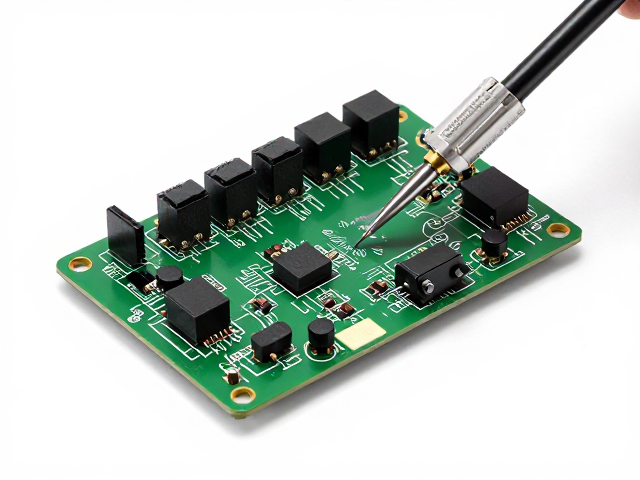

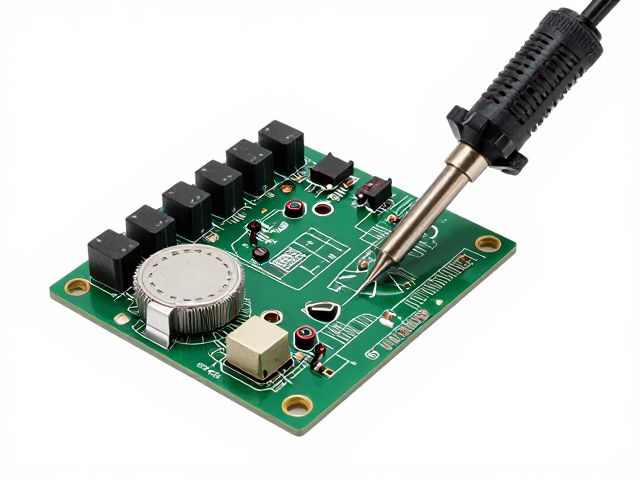

恒温焊台的操作规范与温度设定
恒温焊台是处理精密SOP封装稳压芯片的关键工具，其温度控制精度直接影响焊点质量。对于世嘉电源板上的双列直插或SOP封装芯片，推荐设定烙铁头温度为330°C至350°C。这一温度区间既能保证锡丝迅速熔化形成良好润湿，又能避免高温长时间停留导致PCB铜箔剥离或芯片内部硅片受损。使用前需确保烙铁头镀锡层完整，形成良好的导热介质，这是热传导效率的基础。
操作过程中，采用“两点接触法”进行拆焊：先固定芯片一侧引脚，待焊锡熔化后，迅速处理另一侧。加热时间应控制在3-5秒内，避免热量积聚。对于多层板，热量易向地层扩散，需配合热风枪对局部预热，但热风温度需低于300°C，以防破坏周边贴片元件。焊后清理残留焊锡时，使用吸锡带而非反复刮擦，以保护焊盘完整性，这是确保后续安装新元件电气连接可靠的关键步骤。

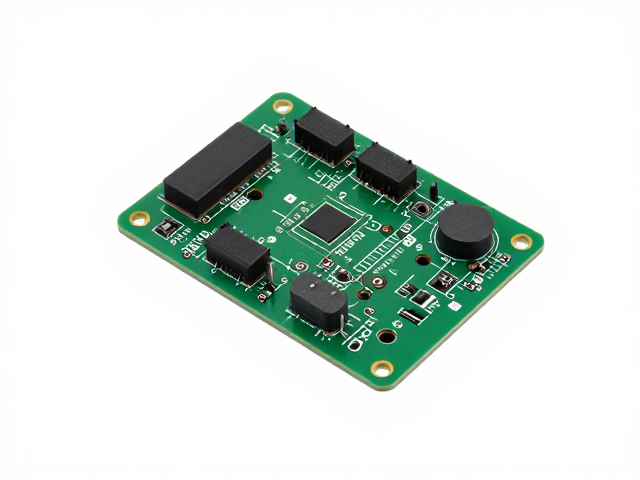

稳压芯片替换与电容选型策略
替换故障稳压芯片时，需严格核对原始型号参数。世嘉MD电源模块常用电源管理芯片为7805（5V输出）或12V稳压管，替换品必须为原厂或高规格替代品，如ST、ON Semiconductor等品牌，确保其最大输出电流和散热性能符合原厂规格。新芯片引脚需经过清洁处理，确保无氧化层。安装时，注意引脚对齐，避免虚焊或连锡，必要时使用放大镜辅助定位。
电容选型是提升稳压效果的核心环节。原机使用的电解电容多为1000μF/25V或450μF/25V规格，长期使用后容量衰减严重。建议更换为低ESR（等效串联电阻）的固态电容或高品质铝电解电容，如Rubycon、Nichicon等品牌的工业级产品。输入端和输出端均需并联0.1μF的陶瓷电容，用于滤除高频噪声。这种组合能显著降低输出纹波，提升电源在动态负载下的响应速度，是修复后主机长期稳定运行的保障。
维修后的负载测试与稳定性验证
完成硬件更换后，必须进行严密的负载测试。使用直流稳压电源模拟输入，调节至标准电压（通常为9V-12V AC经整流后的DC值），测量输出端电压稳定性。空载状态下，电压应严格保持在5.00V±0.05V或12.00V±0.1V范围内。随后接入主机主板，监测开机瞬间的电流冲击，正常启动电流应在200mA-500mA之间波动，无剧烈跳变。
长时间老化测试是验证维修质量的必要环节。将主机连续运行视频输出或游戏画面超过2小时，定期使用万用表监测电压变化。若电压漂移超过0.1V，需检查散热片接触情况或重新评估电容选型。同时，观察主机是否有异常发热现象，稳压芯片表面温度应保持在60°C以下。只有经过多维度数据验证，确认无隐性故障，方可视为维修完成，确保主机恢复至最佳工作状态。
