相变导热垫的热力学特性与过量填充的物理悖论

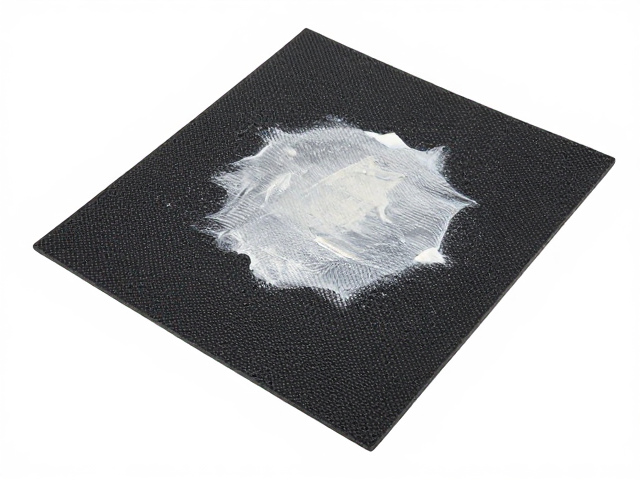

相变导热材料（PCM）在发挥作用时，需要吸收足够的热量达到其相变温度，从而通过固液相变过程中的潜热吸收来维持芯片表面的低温状态。这种材料通常具有较低的导热系数，其核心优势在于利用相变过程中的等温特性来平抑热点，而非像高导热硅脂那样主要依靠传导效率。当涂抹或铺设的导热垫过厚时，材料内部形成了巨大的热阻路径。根据热传导基本定律，热阻与材料厚度成正比，过量的材料意味着热量需要穿越更长的距离才能从热源传递至散热器，这直接导致了界面温度的升高。
在实际的硬件组装场景中，许多用户误以为增加导热垫的厚度能更好地填补缝隙或增加接触面积，从而提升散热效果。然而，物理规律表明，过厚的相变材料会导致热量积聚在材料内部，无法及时传导至散热模组。相变材料需要在达到相变点后迅速将热量“转移”出去，如果材料过厚，热量在材料内部扩散所需的时间增加，导致材料整体温度升高，反而削弱了其作为“热缓冲器”的功能。这种现象在高性能处理器或高发热密度设备中尤为明显，过量的材料使得相变过程变得迟缓，无法有效应对瞬间的高负载热量。
精确计算间隙与材料厚度的匹配逻辑
正确选用导热垫的核心在于精确测量热源与散热器之间的间隙，确保材料厚度与间隙高度高度匹配。理想的填充状态是导热垫在受到安装压力后，能够完全贴合接触面，既没有因过薄导致的接触不良，也没有因过厚导致的无效堆叠。通常情况下，导热垫的压缩率需要控制在合理范围内，以确保材料内部结构稳定且接触紧密。如果间隙为1.5毫米，却使用2.5毫米的导热垫，多余的材料会在压力下发生形变，形成冗余的热阻层，不仅无法增加接触面积，反而会因为材料内部的微观结构变化降低整体导热效率。
在实际应用中，工程师通常会建议预留0.1至0.2毫米的压缩余量，以应对安装过程中的微小误差和长期使用的老化收缩。对于相变导热材料而言，由于其在工作初期需要像固体一样保持形状，过厚的材料在受力不均时容易产生偏移或褶皱，导致局部接触不良，形成空气间隙。空气的导热系数极低，这些微小的空气泡会成为热阻的主要来源，严重阻碍热量传递。因此，选择导热垫时必须依据主板或芯片规格书中的推荐厚度，严格遵循原始设计规范，避免凭感觉随意叠加多层材料。
安装工艺对散热效能的关键影响
即使选择了厚度适宜的相变导热材料，错误的安装方式依然会导致严重的性能损失。相变材料通常需要在一定的压力下才能形成良好的界面接触，安装时需确保散热器螺丝以对角线顺序均匀拧紧，使压力均匀分布在整个芯片表面。如果安装过程中压力不均，导热垫会出现局部过压或欠压，欠压区域会导致接触不充分，而过压区域则可能因材料过度压缩而降低其相变效率。此外，在安装前必须确保接触表面清洁无尘，任何颗粒状污染物都会在界面处形成额外的热阻点。
对于相变导热垫，部分产品要求在安装前进行预热或在安装后通过系统负载进行激活，以使其达到最佳的相变状态。如果材料过厚，激活所需的热量和时间会增加，可能导致在关键负载下材料未能完全进入高导热状态。同时，过厚的导热垫可能会改变硬件内部的风道结构，阻碍气流通过，导致局部积热。在组装过程中，应避免对导热垫施加过度的机械应力，防止材料破损或移位，确保其在整个使用寿命周期内保持稳定的物理形态和热学性能。
