硬件基础与排线结构解析
PSP屏幕模组内部包含两条核心连接部件：一条负责传输图像数据的视频排线，另一条则是提供供电与亮度控制信号的背光排线。原厂设计中，这两条排线通过脆弱的柔性电路板连接至主板，改装亮度通常涉及对背光电路的电压或电流进行调整，而这一操作极易在拆解过程中因受力不当导致排线金手指断裂或内部线路断路。视频排线断裂会导致屏幕出现黑屏、花屏或线条，而背光排线受损则直接表现为屏幕完全不亮或亮度异常，因此理解其物理结构是避免维修失败的前提。
在动手之前，必须确认PSP的具体型号，常见的如PSP-1000、PSP-2000和PSP-3000在屏幕排线接口定义上存在细微差异，尤其是背光供电引脚的布局。部分早期型号采用简单的电阻限流方式控制亮度，而后期型号则通过主板IC进行PWM调光。改装的核心逻辑并非替换整个屏幕，而是通过修改背光供电回路中的关键元件，在不改变屏幕面板本身的情况下提升最大亮度输出。这种针对性修改能有效规避因强行更换高亮屏可能带来的色差或分辨率不匹配问题，确保显示效果与原生驱动兼容。
安全拆解与风险规避策略
拆解过程需严格遵循防静电与轻力原则，使用专用的塑料撬棒而非金属工具打开屏幕外壳，以防止刮伤液晶面板或挤压内部组件。重点在于分离屏幕排线接口时，需先找到并断开主板上的电源连接，再轻轻抬起排线卡扣，切勿直接拉扯排线线材。许多用户失败的原因在于在未解锁卡扣的情况下强行拔插，导致排线根部应力过大而断裂。建议在操作区域铺设防静电垫，并使用放大镜观察接口状态，确保每一次接触都精准无误，减少因视觉误差导致的物理损伤。
针对排线断裂这一高风险点，最有效的规避方式是在改装前对排线脆弱部位进行加固处理。使用极薄的Kapton胶带对排线弯折处进行包裹固定，增加其抗拉伸能力。在拆卸旧排线或安装新线路时，保持排线处于自然舒展状态，避免出现死折或扭曲。若发现排线已有轻微老化痕迹，应立即停止操作并进行修复或更换，因为老化后的柔性电路板在通电后极易因发热导致断裂。这种预防性措施能大幅降低因硬件物理损伤导致的维修成本，是提升改装成功率的关键步骤。
亮度提升的具体电路修改
提升亮度的核心在于优化背光LED的驱动电流。对于大多数PSP型号，背光电路中串联有一个限流电阻，通过减小该电阻的阻值，可以增加流经LED灯珠的电流，从而提升亮度。常见的修改方案是将原厂的100欧姆电阻替换为47欧姆或更小的阻值，具体数值需根据LED灯珠的额定参数谨慎选择，过大的电流可能导致LED寿命缩短或过热。操作时需使用热风枪或恒温烙铁精准移除旧电阻，并焊接上高功率密度的新电阻，确保焊点牢固且无虚焊现象。
另一种更为稳定的方案是引入专用的恒流驱动模块或调整主板上的背光IC参数。这种方式不直接改动被动元件，而是通过增加一个小型的DC-DC升压电路或调整反馈电阻网络，使背光电压更加稳定且高于原厂设定值。此方法能有效解决低电量下屏幕变暗的问题，同时减少因电压波动导致的闪烁。实施时需仔细查阅对应型号的电路图，找到背光供电测试点，使用万用表监测电压变化，确保修改后的电压在LED灯珠的安全工作范围内，避免因过压导致屏幕永久性损坏。
组装测试与长期稳定性验证

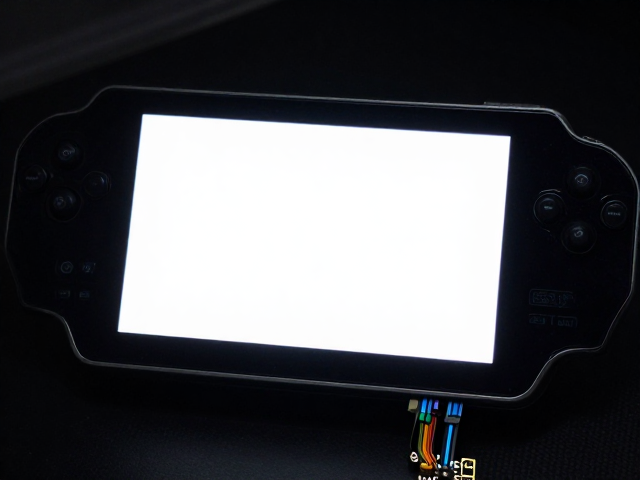

改装完成后，在重新组装屏幕前必须进行初步的功能测试。将屏幕排线重新连接至主板，接通电源，观察屏幕背光点亮情况及亮度表现。此时需检查屏幕是否有局部发暗、闪烁或色彩偏差现象，这些细节能直观反映电路修改的效果。若亮度显著提升且画面稳定，方可进行后续组装。测试过程中需注意散热，长时间高亮度运行会产生热量，确保屏幕模组内部有足够的空隙或散热措施，防止高温积聚影响液晶材料性能。
最终组装阶段，需仔细清理屏幕内侧灰尘，确保无异物残留，然后按原样扣合屏幕外壳，注意排线走向，避免被外壳挤压。安装完毕后，进行长时间开机测试，观察在不同亮度设置及长时间使用下的稳定性。记录改装后的亮度表现，对比修改前后的数据，评估电路修改的合理性。若发现亮度提升后伴随色温偏移，可通过软件设置微调白平衡进行补偿，确保视觉效果自然且舒适，完成整个改装流程。
