断电环境下的主板拆解前置准备
在进行主板硬件修复前，彻底切断电源是确保操作安全与器件完整的核心前提。许多维修场景中，设备因内部短路或电容击穿导致无法通电，此时强行上电检测极易扩大故障范围。对于带有锂电池或大容量储能电容的设备，必须先通过物理隔离方式断开主电源路径。使用绝缘镊子或专用放电工具，对主供电节点进行短接放电，消除残余电荷对精密芯片的潜在击穿风险。这一步骤能避免在后续拆机过程中因静电或余电导致二次损坏，为精细操作奠定安全基础。

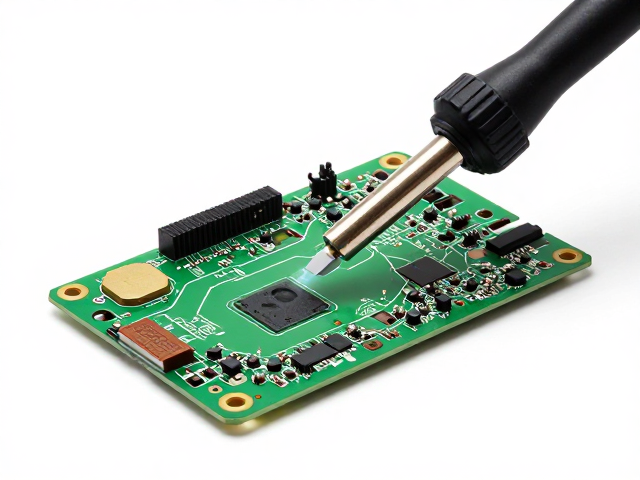

拆解过程中，工具的选择直接决定了主板组件的完好率。高精度防静电螺丝刀套装是基础配置，需根据主板螺丝规格（通常为PH00或PH000型号）进行匹配，避免滑丝造成主板断裂。对于贴片元件密集的区域，建议配备恒温热风枪与高精度吸锡线。热风枪的温度设定需严格遵循器件耐受范围，通常锡铅合金焊料的熔化温度在183℃左右，而无铅焊料则需达到217℃以上。通过精准控温，可以在分离焊点时减少热应力对PCB走线和元器件封装的影响，确保主板基材不因过热而分层或变形。
LED补光灯在微细结构下的视觉增强应用

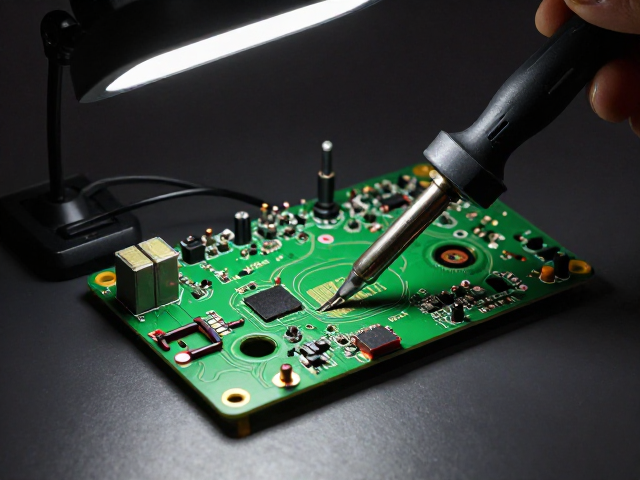

主板上的微型元件和细微走线在常规光源下极易产生视觉盲区，尤其是当焊点氧化发黑或元件表面反光强烈时。高显色指数（CRI>95）的LED补光灯能提供均匀且高对比度的照明环境，有效消除阴影干扰。在实际操作中，将LED灯管调整至与主板表面呈45-60度夹角，利用侧光原理凸显焊点轮廓与元件边缘。这种布光方式能清晰呈现虚焊、连锡或脱焊的微观特征，使维修人员能准确识别故障点，避免因视觉误判导致的误操作。
补光灯的色温选择同样会影响判断的准确性。冷白光（5000K-6000K）能提供更清晰的边缘定义，适合用于观察细微裂纹和氧化痕迹；而暖白光（3000K-4000K）则有助于分辨不同材质的老化程度。在实际维修案例中，某款常见型号的手机主板因充电IC虚焊导致无法开机，在普通桌面灯光下难以察觉焊点异常，改用高亮LED侧光后，清晰发现IC引脚与焊盘间的细微空隙。通过视觉增强，维修人员能更精准地定位问题核心，提升修复的针对性和效率，减少无效拆解带来的时间成本。
热管理与拆机手法对主板的保护策略

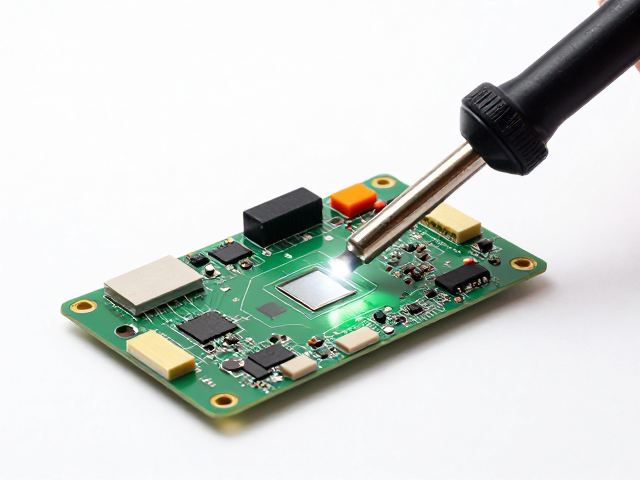

拆机过程中的热控制是防止主板受损的关键环节。使用热风枪进行拆件时，需采用“预热-升温-冷却”的三段式手法。预热阶段使用中低温（约200℃）对目标区域整体加热，使焊锡达到临界软化状态；升温阶段快速提升温度至焊料熔点以上，同时配合吸锡工具清理熔融焊锡；冷却阶段需自然散热或使用辅助散热夹，避免温差过大导致PCB内应力集中而开裂。对于多层主板，过快的温度变化可能导致层间分离，因此需严格监控加热时间和温度曲线，确保热影响区控制在最小范围。
机械操作需严格遵循“先易后难、先外围后核心”的原则。在拆卸排线接口时，应使用塑料撬棒轻轻撬开卡扣，严禁使用金属工具直接撬动，以防划伤接口镀金层或损坏锁紧结构。对于高密度BGA封装芯片，拆离后需立即清理焊盘残留锡膏，使用无水乙醇配合超声波清洗或专用洗板水，确保焊盘平整度符合重植要求。实际操作中，若发现焊盘翘起，应立即停止加热，使用铜箔胶带辅助固定，再进行后续处理。这种精细化的操作流程能最大程度保留主板原有结构完整性，为后续元件更换或线路修复提供良好基础。
