拆机撬棒的材质选择与物理特性
拆解精密电子设备时，撬棒的首要任务是分离卡扣与粘合部件，因此材质决定了工具的耐用度与安全性。金属撬棒虽然硬度高，但极易在塑料外壳或屏幕边框上留下永久性压痕或划痕，尤其对于玻璃背板的机型，金属边缘的微小缺口可能在受力瞬间造成玻璃崩裂。相比之下，工程塑料或聚碳酸酯材质的撬棒完全避免了导电风险，能有效防止短路，且其弹性模量适中，能通过形变吸收部分冲击力，降低脆性材料破裂的概率。
不同厚度的撬片对应不同的拆解场景。薄款（0.5-1mm）通常用于深入屏幕模组与中框的缝隙，利用楔形原理逐步松动粘合剂；厚款（2-3mm）则适用于电池仓盖或较硬的塑料卡扣，提供更大的杠杆力。选择时需关注边缘的打磨工艺，经过精细倒角处理的边缘能像刀片一样切入顽固胶层，而粗糙毛边的工具不仅难以操作，还容易因应力集中损坏内部元器件。
短路检测仪的探针精度与接触稳定性

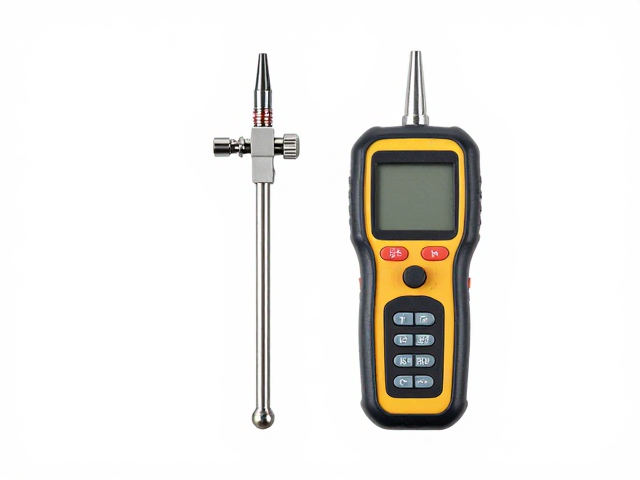

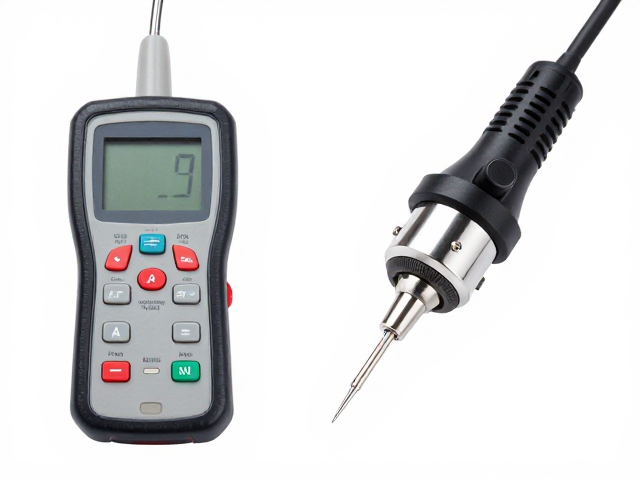

在主板级维修中，短路检测仪的核心价值在于快速定位故障元件，其探针的设计直接影响检测结果的准确性。传统针式探针在接触BGA封装芯片或密集排线的焊点时，容易因接触面积过小导致虚接，引发误判。高精度的短路仪常采用弹簧加载式探针，这种结构能保证探针以恒定压力接触焊盘，即便在主板表面存在轻微不平或焊锡氧化层的情况下，也能通过机械压力穿透氧化层，建立可靠的电气连接。
检测逻辑依赖于对电源管理芯片（PMIC）供电轨的分析，因此检测仪的输出稳定性至关重要。优质的设备通常配备高精度的电压采样模块，能实时监测各VCORE、VDDIO等供电线路的电流突变。当探针接触短路点时，仪器需能迅速响应微安级甚至毫安级的电流变化，并通过声光或数值反馈指示故障位置。对于多层主板，探针需具备足够的绝缘护套，防止在测试过程中因误触相邻线路引发新的短路或损坏芯片内部电路。
显微焊接镜头的光学参数与视野匹配

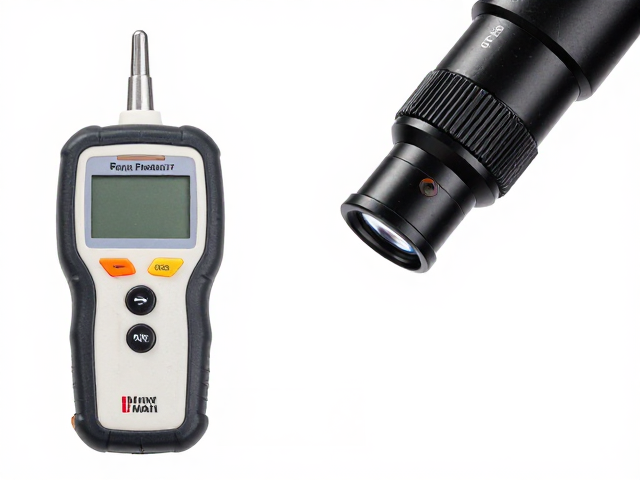

显微焊接作业对光学系统的分辨率与景深有着严苛要求，镜头的光圈大小直接决定了观察细节的能力。大光圈镜头（如F0.75-F1.4）能收集更多光线，使微细的焊点和氧化痕迹在低亮度环境下依然清晰可见，这对于识别01005或008005规格的小尺寸元件至关重要。然而，光圈越大，景深越浅，若镜头焦距设计不合理，焊接时的热气流干扰可能导致画面频繁失焦，影响操作精度。
工业级显微镜头通常采用高倍率变焦设计，覆盖从5倍到40倍的变焦范围，以应对不同封装类型的焊接需求。在焊接BGA或QFN封装时，需要高倍率观察焊锡润湿状态和连锡情况，而处理大型连接器或电容时，则需降低倍率以获取更广阔的视野，便于对齐引脚。此外，镜头的畸变控制也是关键指标，低畸变镜头能确保画面边缘不发生拉伸或扭曲，使操作者能准确判断焊点的中心位置，避免因视觉误差导致的偏焊或冷焊。
工具组合的协同效应与操作流
将撬棒、短路仪与显微镜头结合使用，能构建从外观拆解到内部修复的完整工作流。在拆解阶段，使用塑料撬棒无损分离外壳后，若需进一步排查主板故障，立即接入短路仪进行静态测试，此时显微镜头可辅助定位短路点所在的区域。这种顺序避免了先焊接后拆解可能造成的工具污染或误触风险，提高了维修效率。
实际操作中，工具间的物理兼容性会影响操作的流畅度。例如，显微镜头的安装支架需具备足够的稳定性，防止在手持短路仪探针进行多点测试时发生晃动。同时，撬棒的工作空间需与显微镜的目镜距离相匹配，过大的撬棒手柄可能遮挡视线或阻碍探针接入特定测试点。因此，选择小巧紧凑的微型撬棒和探针，能更好地适应显微镜下方的狭小空间，确保在放大视野内完成精细的电气检测与机械拆解动作。
